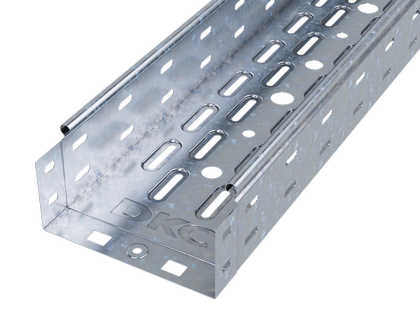

Лоток перфорированный 80х80х3000х0,7мм | 35301 DKC ДКС

Лоток перфорированный 80х80х3000х0,7мм сталь от DKC (ДКС) - это прочный, легкий и удобный элемент кабельной трассы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35301 из серии S5 Combitech сочетает высокую механическую надежность с возможностью быстрого монтажа и доступа к кабелям.

Назначение и область применения

Лоток перфорированный 80х80х3000х0,7мм сталь используется для прокладки кабелей в системах распределения электроэнергии и связи. Подходит для установки внутри зданий, в производственных цехах, на объектах энергетики, транспорта и ЖКХ. Также допускается использование на открытом воздухе благодаря защищенному покрытию и климатическому исполнению УХЛ2. Применяется там, где требуется частый доступ к кабелям - например, для модификаций, ремонта или диагностики.

Технические характеристики

• Габариты: 80×80×3000 мм (высота × ширина × длина)
• Толщина материала: 0,7 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Полезное сечение: 6200 мм2
• Покрытие: холодногнутая оцинковка, обеспечивающая долговечную коррозионную стойкость
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Перфорация: наличие отверстий диаметром 11 мм, 17 мм и 21 мм для вывода кабелей
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый
• Исполнение: без разъема, с монтажной перфорацией и перфорированной боковой стенкой

Совместимость и монтаж

Лоток перфорированный 80х80х3000х0,7мм сталь совместим с другими элементами системы S5 Combitech от DKC. Соединение осуществляется по принципу «мама–папа» - без дополнительных фиксаторов, что снижает время сборки. Монтажная перфорация позволяет крепить лоток к стенам, потолкам или опорам стандартными болтовыми креплениями. Боковая перфорация обеспечивает гибкость при выходе кабелей - можно вывести провода в любом месте без резки или сверления. Для герметизации рекомендуется использовать крышки, входящие в комплект системы - тогда степень защиты повышается до IP10.

Безопасность и стандарты

Лоток изготовлен из негорючего материала и соответствует нормам пожарной безопасности. Оцинкование по методу Сендзимира гарантирует равномерное и плотное покрытие, исключающее отслоение. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150 для работы в условиях повышенной влажности и колебаний температуры. Наличие перфорации снижает риск перегрева кабелей за счет естественной вентиляции.

Преимущества

• Высокая несущая способность - благодаря формованному профилю жесткости нагрузка возрастает на 54% по сравнению с плоскими аналогами
• Снижение массы конструкции за счет перфорации - легче транспортировать и монтировать
• Защита кабелей от повреждений - закругленные края и гладкая поверхность не травмируют изоляцию
• Быстрая сборка - система «мама–папа» исключает необходимость в дополнительных деталях
• Доступ к кабелям - перфорация позволяет легко заменять или добавлять провода без демонтажа участка

Ограничения применения

Не предназначен для прямого контакта с химически активными средами - кислотами, щелочами или растворителями. Без крышек не обеспечивает защиту от попадания воды или крупного мусора - для таких условий требуются дополнительные крышки или корпуса. Не следует использовать в местах с постоянным воздействием прямых струй воды или подземной прокладкой - для этого нужны герметичные каналы. Температурный диапазон ограничен значением УХЛ2 - ниже −40C эксплуатация не рекомендуется.

Примеры использования

• Прокладка кабелей управления на заводе - лоток крепится к металлоконструкциям, кабели выводятся через перфорацию к датчикам и клапанам
• Электроснабжение офисного здания - трасса проходит вдоль потолка, кабели подключаются к розеткам через отверстия 17 мм
• Наружная трассировка на производственной площадке - лоток установлен на столбах, крышка защищает от осадков
• Аудио- и видеосистемы в театре - частые изменения сценариев требуют свободного доступа к кабелям, который обеспечивает перфорация

Практические советы

• При выборе длины учтите, что 3 метра - максимальная стандартная длина; при необходимости соединяйте несколько лотков по системе «мама–папа»
• Для крепления используйте анкерные болты или хомуты, подходящие под монтажную перфорацию - шаг отверстий рассчитан под типовые крепежи
• Если нужна герметизация - всегда устанавливайте крышку, особенно при наружном монтаже
• При прокладке нескольких лотков параллельно соблюдайте минимальный зазор 50 мм между ними для теплоотвода
• Проверьте перед монтажом целостность оцинкованного слоя - при повреждении покрытия обработайте место антикоррозийным составом
