Лоток перфорированный 100х50х3000 - CLP10-050-100-3 IEK

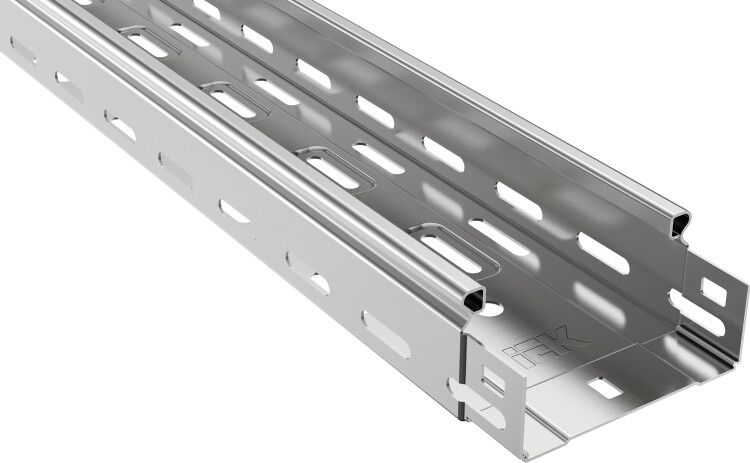

Лоток перфорированный листовой 100х50х3000 сталь 0.7 мм от IEK - это элемент кабельной системы для упорядоченной прокладки силовых и слаботочных проводов в промышленных и коммерческих объектах. Артикул clp10-050-100-3 выполнен из оцинкованной стали с перфорацией и оснащен интегрированным соединительным разъёмом, что ускоряет сборку трасс.

Назначение и область применения

Лоток перфорированный листовой 100х50х3000 сталь 0.7 мм используется для прокладки кабелей в условиях, где важны доступ к проводам, вентиляция и легкая модификация трассы. Подходит для внутренней установки в офисах, производственных цехах, торговых комплексах, а также для наружного монтажа под навесом или в местах с повышенной влажностью. Благодаря оцинкованному покрытию и классу исполнения УХЛ2, он выдерживает колебания температур и влажности. Крышка продается отдельно - её можно установить для усиленной защиты от пыли и механических повреждений.

Технические характеристики

• Форма: прямоугольный листовой лоток
• Размеры: ширина 100 мм, высота 50 мм, длина 3000 мм
• Материал: холоднокатаная сталь толщиной 0,7 мм
• Покрытие: горячеоцинкованное (по ГОСТ 9.307 или конвейерным способом по ГОСТ 14918-80)
• Цвет: серый
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Перфорация: есть на дне и боковых стенках - позволяет фиксировать кабели хомутами и обеспечивать естественную вентиляцию
• Исполнение: с интегрированным соединительным разъёмом - упрощает стыковку между секциями без дополнительных деталей
• Огнестойкость: да - материал не распространяет пламя и сохраняет целостность при нагреве

Совместимость и монтаж

Лоток perforirovannyy lystovoy 100x50x3000 stal' 0.7 mm от IEK совместим с другими элементами серии ESCA: углы, переходники, кронштейны и крышки. Интегрированный разъём позволяет легко состыковывать несколько лотков друг с другом - достаточно совместить замки и зафиксировать болтовым соединением. Монтаж выполняют на кронштейнах, потолочные или настенные опоры. Перфорация позволяет закреплять кабели через хомуты или специальные крепежи без сверления. Для герметичной защиты рекомендуется использовать крышку (продается отдельно).

Безопасность и стандарты

• Произведён согласно ГОСТ 14918-80 и ТУ 27.33.13-002-83135016-2017
• Соответствует ТР ТС 004/2011 (безопасность оборудования низкого напряжения)
• Соответствует ГОСТ Р 52868-2021 (системы кабеленесущие для электроустановок)
• Не содержит материалов, запрещённых в ЕАЭС

Преимущества

• Высокая прочность благодаря толщине стали 0,7 мм и однородной структуре проката
• Запатентованная система соединения снижает время монтажа на 30–40%
• Перфорация делает возможным быстрый доступ к кабелям для обслуживания
• Оцинкование предотвращает коррозию даже в средах с повышенной влажностью
• Подходит для любых типов кабелей - от силовых до сетевых и сигнальных

Ограничения применения

• Не предназначена для постоянного погружения в воду - требуется крышка и правильный угол уклона для отвода влаги
• Не следует использовать в агрессивных химических средах (например, в кислотных производствах)
• При монтаже в местах с частыми вибрациями необходимо дополнительно фиксировать лоток антивибрационными креплениями
• Крышка не включена в комплект - её нужно заказывать отдельно, если нужна полная герметизация

Примеры использования

• Прокладка кабелей питания и управления на конвейерах в пищевой промышленности
• Обустройство кабельных трасс в серверных помещениях и распределительных щитах
• Монтаж слаботочных систем (LAN, CCTV, телефонии) в административных зданиях
• Укладка силовых кабелей на открытых площадках под навесом - например, возле автостоянок или складских терминалов

Практические советы

• При проектировании учтите посадочный размер - ширина лотка 100 мм требует минимум 120 мм свободного места для установки кронштейнов
• Частые изгибы трассы лучше выполнять с помощью заводских углов, а не резки лотка - это сохраняет целостность перфорации и покрытия
• Для длинных участков (>15 м) предусмотрите компенсационные зазоры между секциями - металл расширяется при нагреве
• Если используются тяжёлые кабели (более 10 кг/м), проверьте нагрузку на один метр лотка - она должна быть ниже допустимой по нормам ГОСТ Р 52868
• Проверяйте соответствие артикула clp10-050-100-3 перед заказом - другие модели серии ESCA имеют отличающиеся ширину и глубину
