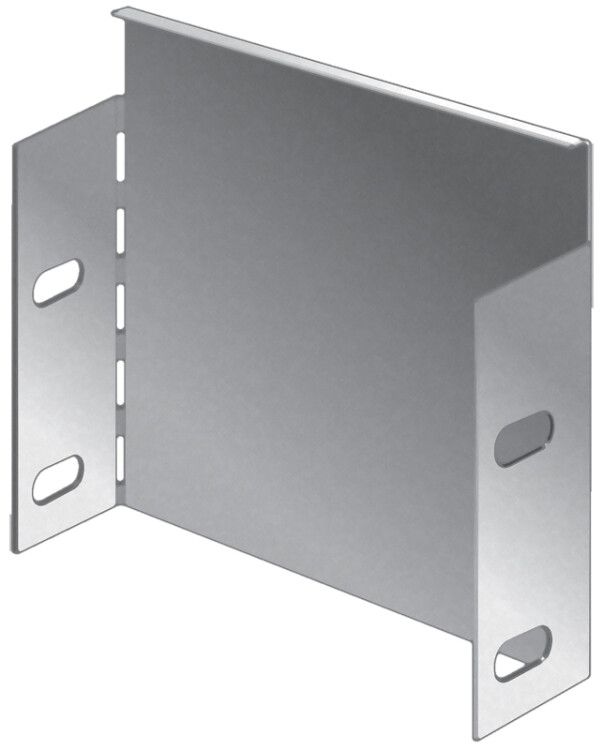

Заглушка для кабельного лотка CLP H50x100, 50x100 мм IEK CLP1Z-50-100

Заглушка для кабельного лотка H50х100 от IEK (ИЭК), артикул clp1z-50-100, предназначена для герметичного закрытия торцов кабельных лотков в завершающих участках трассы. Изготовлена из оцинкованной стали с долговечным покрытием, обеспечивает надёжную механическую защиту и соответствие нормативам.

Назначение и область применения

Заглушка для кабельного лотка H50х100 устанавливается на конце кабельного лотка там, где трасса заканчивается - например, у стен, оборудования или переходов. Предотвращает попадание пыли, влаги и мелкого мусора внутрь лотка, защищает кабели от внешних воздействий и снижает риск повреждений. Применяется в промышленных объектах, на производствах, в энергообъектах, где используются металлические кабельные лотки серии CLP от IEK.

Технические характеристики

• Высота: 100 мм - соответствует высоте лотка, чтобы плотно перекрывать вертикальное сечение;
• Ширина: 50 мм - совпадает с шириной лотка, обеспечивает точную посадку;
• Материал: сталь оцинкованная - прочная, устойчивая к деформациям;
• Покрытие: горячее цинкование - защитный слой цинка 10–20 мкм, согласно технологии Сендзимира; предотвращает коррозию даже в агрессивных средах;
• Толщина материала: 0,8 мм - достаточна для жесткости, но не создаёт лишнего веса;
• Диапазон рабочих температур: от –60 до +60 C - работает в условиях холодных складов и нагреваемых помещений;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Нормативный документ: ГОСТ 14918-80 - соответствует требованиям к металлическим кабельным системам;
• Тип соединения: болтовое - фиксируется с помощью болтов к боковым стенкам лотка;
• Рекомендованный проектный ассортимент: да - рекомендовано использовать в проектировании вместе с другими элементами серии CLP.

Совместимость и монтаж

Заглушка для кабельного лотка H50х100 совместима исключительно с лотками того же габарита - 50×100 мм - из серии CLP от IEK. Установка выполняется на открытый торец лотка: через предварительно просверленные отверстия в стенках лотка и заглушки фиксируются болтами M6 или аналогичными. Не требует сварки. Для удобства монтажа можно использовать шестигранники или отвертки с насадкой. Перед установкой проверьте, что края лотка не имеют дефектов - искривления или зазубрин могут нарушить герметичность.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным системам. Горячее цинкование обеспечивает электроизоляцию и снижает риск возникновения блуждающих токов. Материал не поддерживает горение, не выделяет токсичных веществ при повышенных температурах. Подходит для использования в помещениях с повышенной влажностью и на открытом воздухе при условии защиты от прямого контакта с химически активными жидкостями.

Преимущества

• Устойчивость к коррозии благодаря толстому слою цинка - срок службы вдвое выше, чем у некачественных аналогов;
• Жесткая конструкция из стали 0,8 мм - не прогибается под нагрузкой и сохраняет форму при монтаже;
• Болтовое крепление - позволяет легко демонтировать и заменить заглушку без повреждения лотка;
• Совместимость с сериями CLP - гарантирует единый стиль и надёжное соединение с другими комплектующими IEK;
• Работает в экстремальных температурах - подходит для холодильных камер и тепловых пунктов.

Ограничения применения

• Не применяется для лотков других размеров - несовместима с H25x50, H100x200 и т.п.;
• Не предназначена для герметизации под давлением - не используется в трубопроводах или подводных системах;
• Не рекомендуется для постоянного контакта с кислотами, щелочами или растворителями - цинковое покрытие может разрушаться;
• Не является взрывозащитным элементом - не подходит для зон класса Ex.

Примеры использования

• Закрытие конца лотка у распределительного щита в цеху;
• Финишная заглушка на трассе, ведущей к станку с ЧПУ;
• Завершение маршрута кабелей в холодильном модуле;
• Переход от лотка к стеновой нише - предотвращает доступ пыли в труднодоступные места.

Практические советы

• При заказе всегда указывайте полное название - Заглушка для кабельного лотка H50х100 - и артикул clp1z-50-100, чтобы избежать путаницы с другими типами;
• Проверяйте посадочные поверхности лотка перед установкой - они должны быть плоскими и без заусенцев;
• Для длительной эксплуатации в сыром климате используйте антикоррозийные спреи на болты - это продлит срок службы крепления;
• Если лоток установлен вертикально, заглушка должна находиться внизу - так она лучше задерживает осадки и грязь;
• Не используйте саморезы вместо болтов - они не обеспечивают нужной силы затяжки и могут порвать материал.
