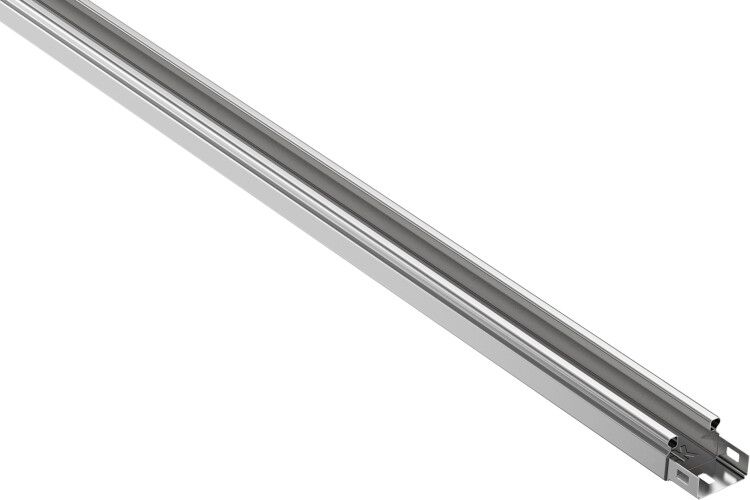

Лоток неперфорированный ESCA 35х100х3000, 0.7 мм IEK (ИЭК) CLN10-035-100-070-3

Лоток листовой неперфорированный 100х35х3000, 0,7мм от бренда IEK - это прочный металлический кабеленесущий элемент, предназначенный для укладки и защиты силовых и слаботочных кабелей в промышленных и коммерческих объектах. Артикул cln10-035-100-070-3 выполнен из оцинкованной стали с интегрированными соединителями и совместим с крышкой (продается отдельно), что делает его надежным решением для длительного использования в условиях повышенной влажности и на открытом воздухе.

Назначение и область применения

Лоток листовой неперфорированный 100х35х3000, 0,7мм используется для прокладки кабельных трасс в зданиях и на открытых площадках. Подходит для группового размещения силовых, управления, связи и других типов кабелей. Благодаря герметичному исполнению с крышкой защищает провода от механических повреждений, пыли, влаги и химических воздействий. Применяется в производственных цехах, офисах, торговых центрах, на транспортных терминалах и под навесами на улице.

Технические характеристики

• Размеры: ширина 100 мм, высота 35 мм, длина 3000 мм
• Материал: холоднокатаная сталь
• Толщина стенки: 0,7 мм
• Защитное покрытие: горячая оцинковка по ГОСТ 9.307 (конвейерный способ)
• Цвет: серый
• Огнестойкость: да - выдерживает температурные нагрузки без распространения пламени
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C и влажности до 98%
• Соединение: интегрированные замки - позволяют легко состыковывать лотки без дополнительных фиксаторов
• Наличие NATO-отверстий: да - обеспечивают возможность крепления к опорам и несущим конструкциям стандартными болтами M6–M8
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ТР ТС 004/2011, ГОСТ Р 52868-2021

Совместимость и монтаж

Лоток листовой неперфорированный 100х35х3000, 0,7мм совместим с другими элементами системы ESCA от IEK: углами, переходниками, крестовинами и крышками. Крышка продается отдельно - её необходимо заказывать дополнительно для создания закрытой кабельной трассы. Монтаж осуществляется на кронштейны, подвесы или крепится напрямую к стенам и потолкам через NATO-отверстия. Интегрированные соединители позволяют быстро стыковать лотки друг с другом - достаточно совместить края и защелкнуть. Для резки применяется ножницы по металлу или диск на болгарке - после резки рекомендуется обработать кромки для предотвращения порезов.

Безопасность и стандарты

Изделие соответствует требованиям технического регламента ТР ТС 004/2011 (безопасность оборудования низкого напряжения) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость подтверждена испытаниями - материал не поддерживает горение и не выделяет токсичных веществ при нагреве. Цинковое покрытие препятствует коррозии даже при постоянном контакте с влагой, что снижает риск аварийных ситуаций.

Преимущества

• Высокая жесткость благодаря толщине 0,7 мм - не деформируется под весом кабелей
• Оцинковка обеспечивает долговечность в агрессивных средах - особенно важно для помещений с высокой влажностью
• Интегрированные соединители исключают необходимость в дополнительных деталях при сборке
• NATO-отверстия ускоряют установку и стандартизируют крепление
• Серый цвет не требует окраски - сразу готов к монтажу
• Совместимость с широкой линейкой аксессуаров IEK ESCA - позволяет строить любые маршруты трасс

Ограничения применения

• Не предназначен для прокладки в местах с постоянным погружением в воду - требуется дополнительная герметизация или использование других типов кабеленесущих систем
• Без крышки не обеспечивает полную защиту от пыли и влаги - в условиях сильного запыления или осадков обязательно использовать крышку
• Не рассчитан на механические удары или давление свыше нормированной нагрузки - не следует использовать как несущую платформу для тяжелого оборудования
• Запрещено применять в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Прокладка кабелей питания и управления на конвейерах в пищевой промышленности
• Кабельные трассы в административных зданиях - от этажных щитов до рабочих мест
• Подключение светильников и сигнализации в торговых залах с высокой проходимостью
• Наружные кабельные пути под навесом на парковках, АЗС, логистических комплексах
• Обвязка оборудования в серверных и телекоммуникационных помещениях

Практические советы

• Перед монтажом проверьте, чтобы внутренняя поверхность лотка была чистой - остатки цинка или масла могут затруднять укладку кабелей
• При необходимости удлинения лотка используйте только оригинальные соединители IEK - самодельные стыки нарушают целостность трассы
• Для длинных участков (>15 м) предусмотрите компенсационные зазоры - металл расширяется при перепадах температур
• При работе в сырых помещениях всегда устанавливайте крышку - она увеличивает степень защиты до IP54
• Артикул cln10-035-100-070-3 подходит для кабелей с суммарным диаметром до 40 мм - перед выбором просчитайте заполнение лотка по правилам ГОСТ Р 52868
• Храните лотки в сухом месте - даже оцинкованная сталь может начать ржаветь при длительном контакте с конденсатом
