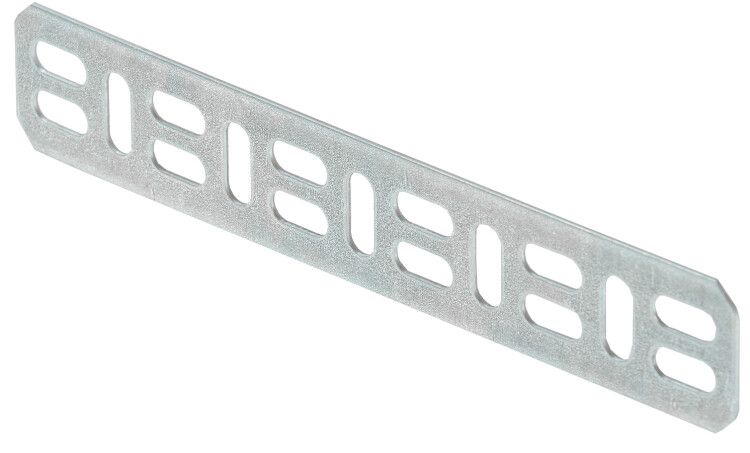

Пластина соединительная h=35 | CLP1S-035-1 IEK

Пластина соединительная высота 35 мм от IEK (ИЭК), артикул clp1s-035-1, предназначена для надёжного болтового соединения металлических кабельных лотков и аксессуаров. Изготовлена из оцинкованной стали, выдерживает экстремальные температуры и соответствует ГОСТ 14918-80.

Назначение и область применения

Пластина соединительная высота 35 мм используется для соединения секций кабельных лотков вдоль их оси - то есть для удлинения трассы. Применяется в системах прокладки кабелей на объектах с повышенными требованиями к прочности и долговечности: промышленных предприятиях, энергообъектах, транспортной инфраструктуре, логистических комплексах. Подходит для соединения как прямых участков лотков, так и элементов с другими аксессуарами - поворотами, переходниками, крышками.

Технические характеристики

• Высота: 35 мм - обеспечивает совместимость с лотками стандартной глубины;
• Ширина: от 100 до 600 мм - позволяет использовать пластину с лотками различных габаритов;
• Толщина материала: 1,5 мм - гарантирует жёсткость и устойчивость к деформациям;
• Материал: сталь оцинкованная, покрытие - горячее цинкование по методу Сендзимира (слой цинка 10–20 мкм);
• Тип соединения: болтовое - фиксация через предварительно просверленные отверстия;
• Диапазон рабочих температур: от –60 C до +60 C - работает в условиях сурового климата;
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при воздействии открытого пламени;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Нормативный документ: ГОСТ 14918-80 - соответствие государственным стандартам на металлические кабельные системы.

Совместимость и монтаж

Пластина соединительная высота 35 мм совместима со всеми лотками и аксессуарами IEK серии CLP, имеющими аналогичную высоту и шаг крепёжных отверстий. Устанавливается на торцевые поверхности двух смежных лотков. Для монтажа требуются болты M8 или M10 (не входят в комплект). Рекомендуется затягивать болты моментом 10–12 Нм - недостаточная затяжка снижает контакт, избыточная - риск деформации пластины. Монтаж выполняется после сборки основной трассы, перед установкой крышек.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным системам. Горячее цинкование по методу Сендзимира обеспечивает антикоррозийную защиту даже при механических повреждениях покрытия. Огнестойкость подтверждает безопасность применения в помещениях с высокой пожарной нагрузкой. Температурный диапазон позволяет применять пластину в холодильных камерах, на открытом воздухе и в неотапливаемых зонах.

Преимущества

• Увеличенная толщина материала (1,5 мм) противостоит прогибу при нагрузках;
• Цинкование по методу Сендзимира - более равномерный и плотный слой, чем при электроосаждении;
• Поддержка широкого спектра ширины лотков (100–600 мм) - одна пластина заменяет несколько типоразмеров;
• Срок службы 20 лет снижает потребность в обслуживании и замене;
• Совместимость с продукцией IEK серии CLP - возможность создания единой, стандартизированной системы.

Ограничения применения

• Не предназначен для соединения лотков с разной высотой - например, 35 мм с 50 мм;
• Не рекомендуется использовать в средах с постоянным контактом с кислотами, щелочами или соляными растворами - цинк может разрушаться;
• Требуется точное совпадение отверстий на лотках; при использовании сторонних изделий проверяйте геометрию крепёжных отверстий;
• Не применяется как несущий элемент - не воспринимает вес всей трассы, только передаёт усилия от одного лотка к другому.

Примеры использования

• Соединение двух участков лотка на производственной линии, где требуется удлинить трассу без перерыва;
• Фиксация лотков в холодильном цехе при температуре –40 C;
• Обустройство кабельной трассы на элеваторе или терминале, где важна долговечность и устойчивость к вибрациям;
• Замена повреждённого участка лотка в существующей системе - пластина позволяет оперативно восстановить целостность.

Практические советы

• Перед монтажом проверьте, что ширина лотков совпадает с шириной пластины - допуск +-2 мм;
• Используйте болты с гроверами или контргайками - вибрации на оборудовании могут ослабить крепление;
• При работе в сыром помещении дополнительно обработайте места соединений герметиком на основе силикона;
• Не используйте сварку для усиления соединения - это нарушает защитное цинковое покрытие;
• Пластина clp1s-035-1 от IEK совместима с лотками шириной 100, 150, 200, 300, 400, 500 и 600 мм - выбирайте нужный размер заранее.
