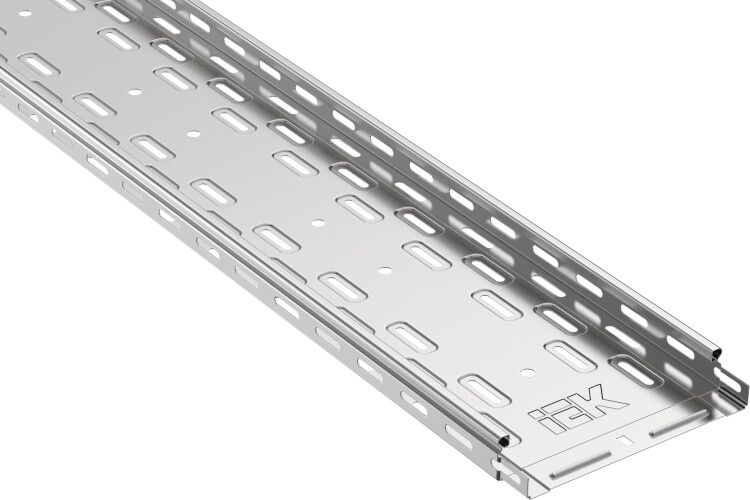

Лоток перфорированный 200х 35х3000х0,7мм | CLP10-035-200-070-3 IEK

Лоток перфорированный стальной 35х200х3000, толщина 0.7мм от IEK - это надежный элемент кабельной системы для прокладки силовых и слаботочных проводов в промышленных, коммерческих и outdoor-объектах. Артикул clp10-035-200-070-3 выполнен из оцинкованной стали с перфорацией и интегрированным соединителем, что упрощает сборку и повышает долговечность.

Назначение и область применения

Лоток перфорированный стальной 35х200х3000, толщина 0.7мм используется для прокладки кабелей в кабельных трассах. Подходит для внутренней и наружной установки - в том числе под навесом, в помещениях с высокой влажностью и на открытых площадках. Благодаря перфорации и возможности установки крышки, обеспечивается удобство доступа к кабелям и защита от пыли, влаги и механических повреждений. Применяется в производственных цехах, офисах, торговых центрах, на транспорте и в энергообъектах.

Технические характеристики

• Материал: сталь, оцинкованная конвейерным способом (соответствие ГОСТ 14918-80)
• Толщина стенки: 0,7 мм
• Габариты: 35×200×3000 мм (высота × ширина × длина)
• Покрытие: горячее цинкование - защищает от коррозии даже в агрессивной среде
• Перфорация: да - боковые стенки perforated, позволяют фиксировать кабели хомутами и обеспечивают вентиляцию
• Исполнение: с интегрированным соединителем - упрощает стыковку без дополнительных деталей
• Огнестойкость: да - материал не поддерживает горение, соответствует ТР ТС 004/2011
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Цвет: серый

Совместимость и монтаж

Лоток перфорированный стальной 35х200х3000, толщина 0.7мм совместим с другими элементами системы ESCA от IEK: углами, переходниками, крышками и кронштейнами. Интегрированный соединитель позволяет легко состыковывать лотки друг с другом - достаточно совместить замки и зафиксировать болтами. Монтаж осуществляется на кронштейны, потолочные или настенные опоры. Для крепления используются саморезы или анкеры в зависимости от основания. Перфорация позволяет дополнительно закреплять кабели хомутами без сверления.

Безопасность и стандарты

• Соответствует ГОСТ 14918-80 - норматив для металлических кабельных лотков
• Соответствует ГОСТ Р 52868-2021 - требования к кабельным системам в зданиях
• Соответствует ТР ТС 004/2011 - безопасность оборудования низкого напряжения
• Произведено по ТУ 27.33.13-002-83135016-2017
• Не выделяет токсичных веществ при нагреве - безопасен для жилых и общественных помещений

Преимущества

• Оцинкованное покрытие предотвращает ржавчину - особенно важно во влажных и агрессивных средах
• Перфорация снижает вес и улучшает теплоотвод, уменьшая риск перегрева кабелей
• Интегрированный соединитель исключает необходимость в отдельных муфтах - экономит время и материалы
• Высокая прочность при минимальной толщине - 0,7 мм достаточны для нагрузок в типовых условиях
• Поддерживает комплектацию крышкой - можно полностью герметизировать трассу
• Серый цвет не требует окраски - сразу готов к монтажу

Ограничения применения

• Не предназначена для постоянного погружения в воду - хотя оцинковка устойчива к влаге, не является IP68-решением
• Не рекомендуется использовать в местах с частыми ударными нагрузками - например, рядом с движущимся оборудованием без дополнительной защиты
• При температурах ниже −40C возможна хрупкость покрытия - требуется проверка условий согласно UHL2
• Не подходит для прокладки взрывоопасных кабелей без специальных решений (например, экранированных лотков)

Примеры использования

• Прокладка силовых кабелей в цехе на заводе - лоток крепится к колоннам и проходит через участки с вибрациями
• Слаботочные сети в торговом центре - кабели Ethernet, CCTV, сигнализации прокладываются вдоль потолка
• Наружная трасса под навесом на автостоянке - устойчив к перепадам температур и осадкам
• Аварийное освещение в больнице - благодаря огнестойкости и перфорации обеспечивается быстрый доступ при обслуживании

Практические советы

• При заказе учитывайте длину 3 метра - для длинных трасс потребуется несколько лотков, стыкуемых через интегрированный соединитель
• Для вертикальных участков используйте кронштейны с шагом не более 1,5 м - чтобы избежать прогиба
• Перфорация позволяет крепить кабели хомутами прямо в лотке - не нужно сверлить дополнительные отверстия
• Если нужна полная герметизация - обязательно дополняйте лоток крышкой (совместима с артикулом clp10-035-200-070-3)
• Проверьте посадочный диаметр крепежа - стандартные отверстия перфорации подходят под M4–M6
• При работе в агрессивной среде (химические производства) убедитесь, что уровень влажности и агрессивности не превышает класс УХЛ2
