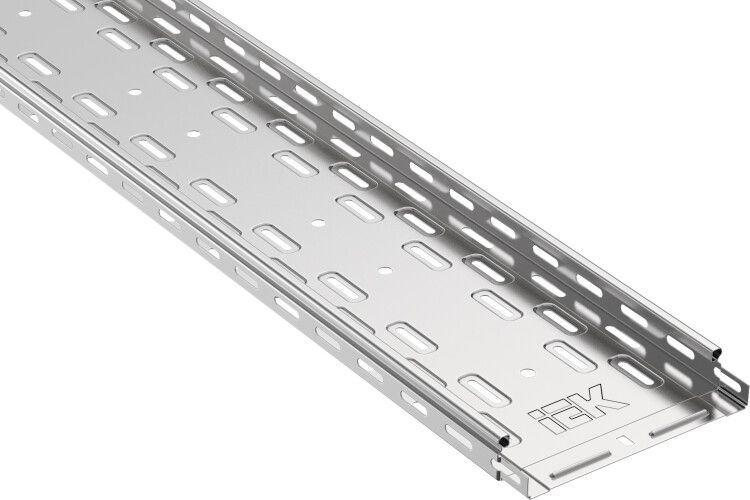

Лоток перфорированный 150х35 L3000 сталь 0.7мм ИЭК CLP10-035-150-070-3 IEK

Лоток перфорированный 150х35х3000х0,7мм сталь от IEK - это надежный элемент кабельной системы для прокладки силовых и слаботочных проводов в помещениях и на улице под навесом. Благодаря оцинкованной стали, перфорации и встроенному соединителю, этот лоток сочетает прочность, удобство монтажа и долгий срок службы - до 20 лет.

Назначение и область применения

Лоток перфорированный 150х35х3000х0,7мм сталь используется для прокладки кабелей в кабельных трассах. Подходит для внутренней и наружной установки: в производственных цехах, офисах, торговых центрах, на объектах ЖКХ и транспорта. Установка возможна как в сухих помещениях, так и в условиях повышенной влажности. Благодаря защищённому исполнению и наличию крышки, лоток можно использовать под навесом на открытом воздухе. Применяется для групповой прокладки силовых, сигнальных, управляющих и коммуникационных кабелей.

Технические характеристики

• Габариты: ширина 150 мм, высота 35 мм, длина 3000 мм
• Толщина стенки: 0,7 мм - достаточна для механической нагрузки при монтаже на кронштейнах
• Материал: сталь холоднокатаная, оцинкованная по ГОСТ 14918-80 или ГОСТ 9.307
• Покрытие: горячее цинкование - устойчиво к коррозии, особенно важно при эксплуатации во влажной среде
• Исполнение: с интегрированным соединителем - позволяет легко состыковывать лотки без дополнительных деталей
• Перфорация: есть на дне и боковых стенках - обеспечивает вентиляцию, снижает вес, упрощает фиксацию кабелей хомутами
• Крышка: в комплекте - защищает от пыли, влаги, механических повреждений и случайного доступа
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ2 - рассчитан на работу при температуре от −40C до +40C, в условиях умеренного и холодного климата
• Цвет: серый - стандартный цвет оцинкованной стали, не требует окраски
• Срок службы: 20 лет - при соблюдении условий эксплуатации и правильном монтаже

Совместимость и монтаж

Лоток перфорированный 150х35х3000х0,7мм сталь совместим с другими элементами системы ESCA от IEK. Интегрированный соединитель позволяет стыковать лотки друг с другом без болтов - достаточно просто вставить один лоток в другой. Для крепления используются кронштейны, подвесы или крепления к стене через перфорацию. Крышка фиксируется на защелках - её можно открывать без инструментов для обслуживания кабелей. Монтаж допускается на вертикальных и горизонтальных участках трассы. Перфорация позволяет закрепить кабели хомутами прямо на лотке - экономит время и исключает необходимость в дополнительных крепёжных планках.

Безопасность и стандарты

• Соответствует ТР ТС 004/2011 (безопасность оборудования низкого напряжения)
• Соответствует ГОСТ Р 52868-2021 (системы кабельных каналов и лотков)
• Произведено по ТУ 27.33.13-002-83135016-2017
• Не выделяет токсичных веществ при нагреве - безопасен для жилых и общественных зданий

Преимущества

• Оцинкованная сталь - устойчивость к ржавчине даже в сыром воздухе
• Интегрированный соединитель - быстрый и герметичный монтаж без лишних деталей
• Перфорация на боковых стенках - улучшает теплоотвод и упрощает крепление кабелей
• Крышка в комплекте - обеспечивает полную защиту кабелей без необходимости докупать аксессуары
• Высокая огнестойкость - соответствие нормам пожарной безопасности
• Долгий срок службы - 20 лет без замены при правильной эксплуатации

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP-класс не указан, хотя оцинковка защищает от влаги, но не от гидростатического давления
• Не рекомендован для прокладки в местах с частыми ударными нагрузками - толщина 0,7 мм достаточна для обычных условий, но недостаточна для экстремальной механической нагрузки
• Не подходит для прокладки в зонах с агрессивными химическими средами - оцинковка не защищает от кислот и щелочей
• Длина 3 метра - при длинных трассах требуется больше соединителей; не стоит использовать без опор каждые 1–1,5 м

Примеры использования

• Прокладка кабелей питания и управления на конвейерах в пищевой промышленности
• Кабельные трассы в административных зданиях - от этажных щитов до рабочих мест
• Наружные кабельные пути под навесом на автозаправках или парковках
• Обслуживание слаботочных систем (LAN, CCTV, телефония) в многоквартирных домах
• Подключение оборудования в серверных и телекоммуникационных шкафах

Практические советы

• При монтаже на потолке используйте кронштейны с шагом не более 1,5 м - прогиб при нагрузке может увеличиться
• Перед сборкой проверьте, что все лотки одного типа - совместимость гарантируется только в рамках серии ESCA
• Для кабелей большего диаметра убедитесь, что суммарный объем не превышает 40% от внутреннего объёма лотка - это сохраняет вентиляцию
• При работе в условиях низких температур (менее −20C) избегайте резких ударов - сталь становится менее пластичной
• Артикул clp10-035-150-070-3 - это точный идентификатор для заказа запасных частей и крышек
• Лоток перфорированный 150х35х3000х0,7мм сталь от IEK - идеальный выбор, когда нужна баланс между стоимостью, прочностью и скоростью монтажа
