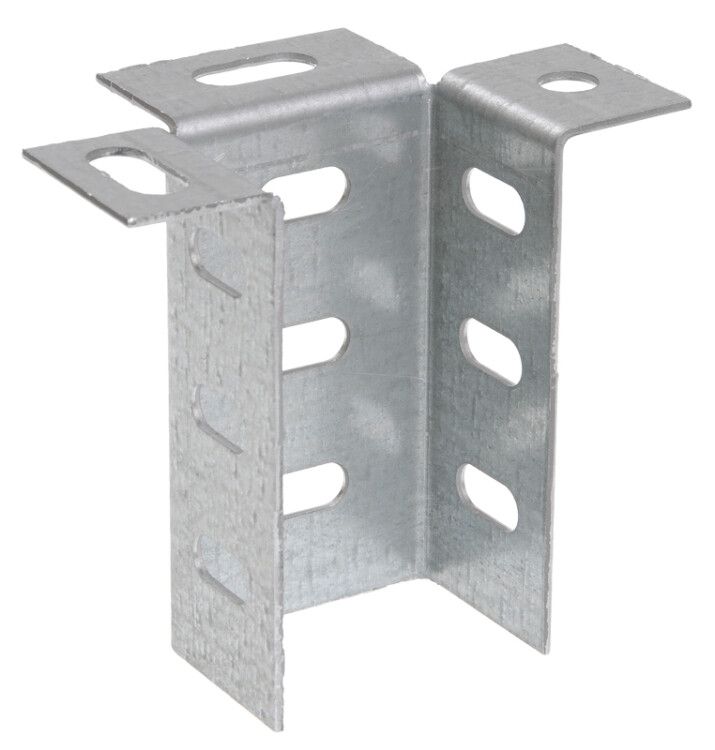

Кронштейн потолочный SSU сталь IEK CLW10-SSU

Кронштейн потолочный SSU сталь от IEK (артикул clw10-ssu) предназначен для надёжного крепления кабельных трасс к потолку. Изготовлен из оцинкованной стали толщиной 2 мм, обеспечивает долгий срок службы - до 20 лет - и устойчивость к агрессивным средам.

Назначение и область применения

Кронштейн потолочный SSU сталь используется для вертикального (ортогонального) подвешивания кабельных трасс - металлических лотков прокатных или проволочных - к потолочным конструкциям. Применяется в помещениях с высокими требованиями к организации кабельных путей: производственные цеха, складские комплексы, объекты ЖКХ, энергообъекты. Также допускается использование в настенной и напольной сборках трасс, где требуется жёсткая фиксация с опорой сверху.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - защищает от коррозии, повышает долговечность;
• Толщина стенки: 2 мм - обеспечивает достаточную жесткость при нагрузках на кабельные трассы;
• Способ монтажа: потолочный - крепится к бетонному, металлическому или деревянному перекрытию;
• Тип соединения: винтовое - позволяет использовать болты и гайки стандартных размеров;
• Цвет: серый - соответствует цветовой гамме промышленных систем кабельного монтажа;
• Диапазон рабочих температур: от -60 C до +60 C - подходит для холодных и нагреваемых помещений, включая неотапливаемые зоны;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений;
• Соответствие нормативам: ГОСТ 14918-80 - гарантирует соответствие требованиям к метизам для строительных конструкций.

Совместимость и монтаж

Кронштейн potolochyj SSU сталь совместим с большинством типов металлических лотков, в том числе прокатными и проволочными, используемыми в системах CLW от IEK. Для установки требуются анкерные болты или дюбели подходящего диаметра - рекомендуется проверить посадочные отверстия перед монтажом. Крепление выполняется через предварительно просверленные отверстия в основании кронштейна. Установка возможна на бетон, кирпич, металл и древесину. Не применяйте для крепления к гипсокартонным или другим хрупким перегородкам без усиления.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 14918-80, который регламентирует требования к метизам для строительных конструкций. Оцинкованная поверхность снижает риск электрохимической коррозии, что важно при работе в условиях повышенной влажности. Температурный диапазон (-60…+60 C) позволяет применять изделие в регионах с суровым климатом и в технологических зонах с локальным нагревом.

Преимущества

• Высокая прочность благодаря толщине стали 2 мм - выдерживает значительные весовые нагрузки от заполненных лотков;
• Устойчивость к коррозии - оцинковка продлевает жизнь кронштейну даже в сырых или пыльных помещениях;
• Простота монтажа - универсальное винтовое соединение не требует специальных инструментов;
• Совместимость с серией CLW - легко интегрируется в готовые системы кабельного монтажа IEK;
• Долгий срок службы - 20 лет - снижает затраты на обслуживание и замену.

Ограничения применения

• Не предназначен для крепления к легким перегородкам (например, гипсокартону) без дополнительного укрепления;
• Не рассчитан на динамические или ударные нагрузки - не следует использовать там, где есть вибрации оборудования без демпферов;
• Не подходит для внешней установки без защиты от прямого воздействия осадков - хотя оцинковка устойчива, длительное намокание может снизить срок службы;
• Не является изолятором - не применяется для крепления токоведущих частей без дополнительной изоляции.

Примеры использования

• Фиксация металлического лотка в цехе по производству деталей - для прокладки силовых и сигнальных кабелей;
• Обустройство кабельной трассы в распределительной подстанции - подвес к потолку для удобства доступа и безопасности;
• Монтаж в логистическом комплексе - организация трассы вдоль проходов с сохранением свободного пространства;
• Использование в качестве опоры для настенного лотка - когда необходимо закрепить лоток на стене, но с поддержкой сверху.

Практические советы

• Перед монтажом проверьте шаг между точками крепления - согласно нормам, максимальное расстояние между кронштейнами для лотков не должно превышать 1,5–2 м;
• Используйте болты M8–M10 в зависимости от массы трассы - слишком маленький крепёж может деформироваться;
• При установке в местах с высокой влажностью дополнительно обработайте места крепления антикоррозийной смазкой;
• Кронштейн clw10-ssu от IEK лучше сочетать с другими элементами серии CLW - так достигается единая система и гарантированная совместимость;
• Не забудьте предусмотреть запас по грузоподъёмности - суммарный вес кабелей, лотка и крепежа не должен превышать 80 % от расчетной нагрузки кронштейна.
