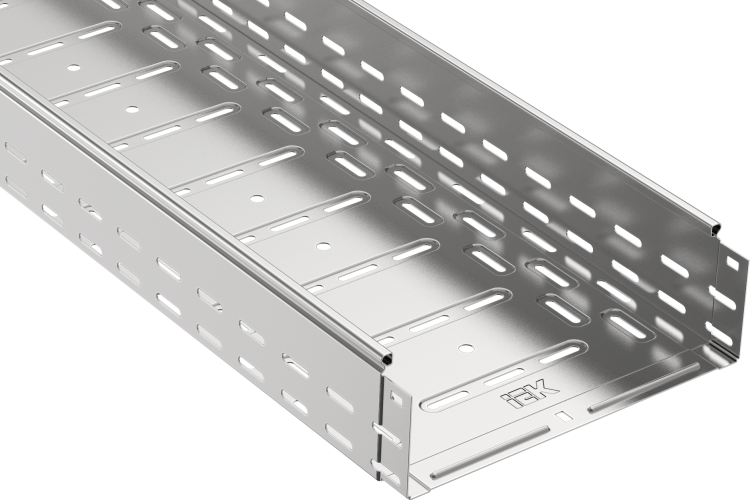

Лоток перфорированный 200х100х3000х0,8мм | CLP10-100-200-3 IEK

Лоток перфорированный листовой 100х200х3000 сталь 0.8 мм от IEK - это элемент кабеленесущей системы для прокладки силовых и слаботочных кабелей в промышленных, коммерческих и наружных условиях. Благодаря оцинкованной стали и перфорации, он сочетает прочность, доступность монтажа и долговечность - идеально подходит для систем, где важна вентиляция и быстрая фиксация кабелей.

Назначение и область применения

Лоток перфорированный листовой 100х200х3000 сталь 0.8 мм используется для прокладки кабелей в кабельных трассах. Подходит для внутренней и наружной установки - под навесом, в помещениях с высокой влажностью, на производствах, в офисах, торговых центрах и на объектах ЖКХ. Перфорация позволяет легко крепить кабели хомутами, проводить обслуживание и модернизацию трассы без демонтажа. Лоток IEK можно использовать как часть комплексной системы с крышками и аксессуарами для повышения степени защиты.

Технические характеристики

• Формат: листовой лоток 100×200×3000 мм - ширина 100 мм, глубина 200 мм, длина 3 метра;
• Материал: холоднокатаная сталь толщиной 0,8 мм;
• Покрытие: горячее цинкование - устойчиво к коррозии, соответствует ГОСТ 9.307 и ГОСТ 14918-80;
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, в условиях повышенной влажности;
• Перфорация: есть на дне и боковых стенках - для крепления кабелей и вентиляции;
• Огнестойкость: да - материал не поддерживает горение;
• Срок службы: до 20 лет при соблюдении условий эксплуатации;
• Цвет: серый (естественный цвет оцинкованного покрытия);
• Исполнение: с интегрированным соединительным разъёмом - упрощает сборку смежных участков;
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ТР ТС 004/2011, ГОСТ Р 52868-2021.

Совместимость и монтаж

Лоток IEK совместим с другими элементами системы ESCA: углы, переходники, крепления, крышки и соединители того же формата. Интегрированный разъём позволяет соединять лотки без дополнительных деталей - просто вставьте один лоток в другой и зафиксируйте. Монтаж выполняется на кронштейны, подвесы или крепёжные профили. Для фиксации кабелей используйте пластиковые или металлические хомуты через перфорационные отверстия. Крышка продается отдельно - её рекомендуется устанавливать при необходимости защиты от пыли, влаги или механических воздействий.

Безопасность и стандарты

Лоток перфорированный листовой 100х200х3000 сталь 0.8 мм соответствует требованиям ТР ТС 004/2011 (безопасность электрооборудования) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкий материал не распространяет пламя. Цинковое покрытие предотвращает образование ржавчины даже при контакте с влагой. Продукт сертифицирован и допущен к применению в объектах гражданского и промышленного назначения.

Преимущества

• Высокая жёсткость благодаря толщине 0,8 мм - выдерживает нагрузку от кабелей без прогиба;
• Перфорация снижает вес и улучшает теплоотвод - кабели меньше нагреваются;
• Оцинкованное покрытие исключает необходимость антикоррозийной обработки после монтажа;
• Интегрированный разъём ускоряет сборку трассы - минимизирует количество крепёжа и времени работ;
• Совместимость с широким спектром аксессуаров ESCA - возможность создания любой конфигурации трассы.

Ограничения применения

• Не предназначена для постоянного погружения в воду - хотя оцинкована, не имеет IP-защиты;
• Не подходит для мест с агрессивными химическими средами (кислоты, щёлочи, солевые растворы);
• Крышка не входит в комплект - требуется докупать отдельно для герметичной защиты;
• При монтаже на вертикальных поверхностях требуются дополнительные крепления каждые 1–1,5 м - сам по себе лоток не удерживается без фиксации.

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах;
• Силовые кабели в административных зданиях и торговых центрах;
• Слаботочные сети (LAN, CCTV, телефония) в серверных и телекоммуникационных шкафах;
• Наружные трассы под навесом - например, освещение парковок, входные зоны;
• Обновление старых кабельных каналов - замена на более надёжную и вентилируемую систему.

Практические советы

• При заказе учтите, что длина лотка - 3 метра; для длинных трасс потребуется несколько единиц и соединителей;
• Для крепления к потолку или стене используйте кронштейны с шагом не более 1,5 м - особенно при заполнении лотка кабелями;
• Если нужна герметизация - обязательно закажите крышку (артикул зависит от модели, проверяйте совместимость);
• При резке лотка - используйте болгарку с диском по металлу, края зачистите от заусенцев - они могут повредить изоляцию кабелей;
• Проверяйте посадочный диаметр крепёжных элементов - перфорация рассчитана под стандартные хомуты 6–10 мм.
