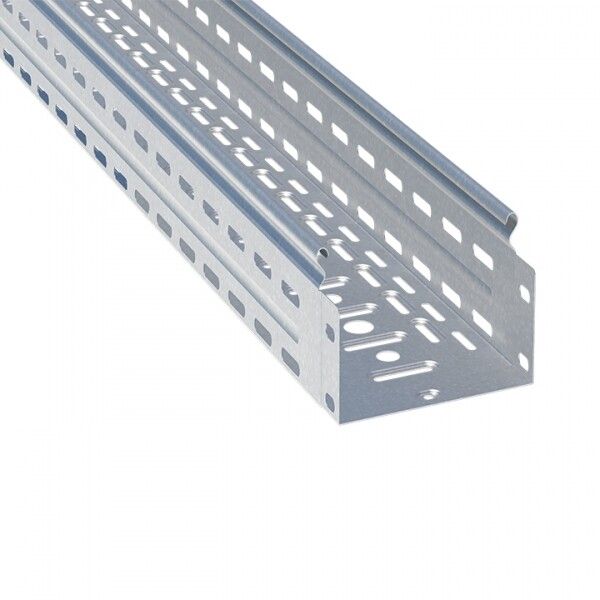

Лоток перфорированный металлический 100х200х3000-0,8мм (12м) HDZ EKF | L10020001-HDZ

Лоток перфорированный металлический 100х200х3000-0,8мм (12м) HDZ EKF - это прочный, защищённый от коррозии элемент кабельной трассы, подходящий для прокладки силовых и слаботочных кабелей в промышленных, офисных и жилых зданиях. Благодаря горячему цинкованию и перфорации, он сочетает долговечность, удобство монтажа и совместимость с широкой линейкой аксессуаров EKF-Line.

Назначение и область применения

Лоток перфорированный металлический 100х200х3000-0,8мм (12м) HDZ EKF предназначен для открытой прокладки кабелей на вертикальных, горизонтальных и наклонных поверхностях. Подходит для промышленных предприятий, торговых центров, жилых комплексов, больниц и других объектов, где требуется надёжная, доступная и легко модифицируемая кабельная трасса. Применяется для силовых, управляющих, телекоммуникационных и сигнализационных сетей.

Технические характеристики

• Размеры: 100×200×3000 мм (высота × ширина × длина)
• Толщина стали: 0,8 мм
• Полезное сечение: 9800 мм2 - площадь внутреннего пространства для прокладки кабелей
• Материал: сталь с покрытием горячим цинком (HDZ)
• Цвет: серый
• Перфорация: боковые стенки и дно имеют отверстия для фиксации кабелей и крепления к кронштейнам
• Длина одного участка: 3 метра; в упаковке - 12 метров (4 шт.)
• Гарантия: 7 лет (84 месяца)

Совместимость и монтаж

Лоток перфорированный металлический 100х200х3000-0,8мм (12м) HDZ EKF не имеет встроенного соединительного элемента - для сборки трассы используются отдельные комплектующие из серии EKF-Line: переходники, углы, ответвители, крепёж. Перфорация в основании и боковых стенках позволяет крепить лоток к стенам, потолкам и опорам с помощью болтов, хомутов или подвесов. Монтаж возможен как на прямые участки, так и на поворотах - благодаря гибкости системы можно собрать трассу любой формы. Для герметизации и защиты от внешних воздействий рекомендуется использовать крышки EKF-Line (совместимы по размеру).

Безопасность и стандарты

Произведено по требованиям ГОСТ Р 50571 и соответствует нормам безопасности для кабельных систем. Горячее цинкование обеспечивает антикоррозийную защиту в условиях повышенной влажности и агрессивной среды. Сертифицировано для использования в помещениях с классом опасности до P-IIa (по ГОСТ 12.1.004).

Преимущества

• Высокая механическая прочность благодаря толщине стали 0,8 мм
• Устойчивость к коррозии - горячее цинкование гарантирует долгую службу даже в сырых помещениях
• Перфорация позволяет легко фиксировать кабели, провода и крепёж без сверления
• Совместимость с полным спектром аксессуаров EKF-Line - возможность создания сложных маршрутов
• Длинные участки (3 м) снижают количество стыков и ускоряют монтаж

Ограничения применения

Не предназначен для прокладки в местах с постоянным контактом с открытым пламенем, высокими температурами (>+70C) или агрессивными химическими веществами. Не используется как несущая конструкция для тяжёлого оборудования. Отсутствие крышки требует дополнительной защиты в пыльных или влажных средах - рекомендуется применять крышки EKF-Line. Не подходит для подземной прокладки или прямого бетонирования.

Примеры использования

• Прокладка кабелей управления в цехах с конвейерами
• Сборка трассы для слаботочных систем (LAN, CCTV, IP-телефония) в офисном здании
• Монтаж силовой сети на этажах многоквартирного дома
• Обустройство кабельных каналов в подвалах и технических помещениях с высокой влажностью

Практические советы

• При выборе длины трассы учтите, что один лоток - 3 м, а упаковка содержит 4 штуки (12 м). Это удобно для крупных проектов.
• Для крепления используйте анкерные болты или специальные кронштейны EKF - они обеспечивают равномерную нагрузку и предотвращают деформацию.
• Если нужна герметичность - всегда дополняйте лоток крышкой. Без неё перфорация не защищает от попадания пыли и влаги.
• Проверьте посадочные размеры перед заказом аксессуаров - все детали серии EKF-Line рассчитаны на точное соответствие 100×200 мм.
• При резке лотка используйте ножницы по металлу - после реза края остаются острыми, поэтому рекомендуется обработать их напильником.
