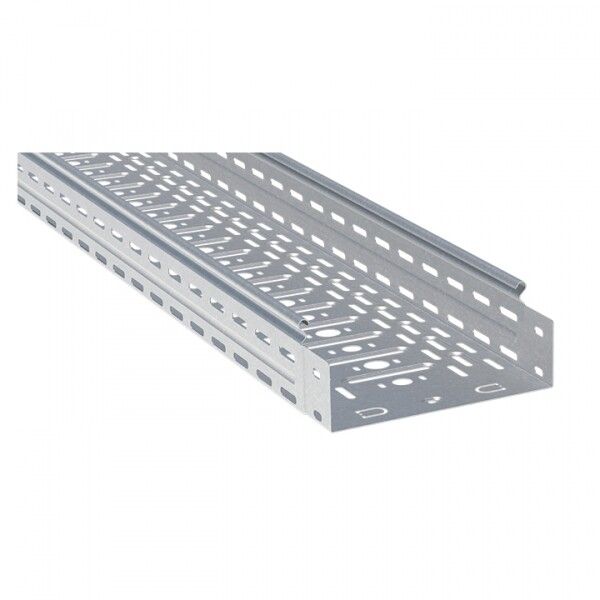

Лоток перфорированный металлический 80х200х3000-0,8мм (12м) HDZ EKF | L8020001-HDZ

Лоток перфорированный металлический 80х200х3000-0,8мм горячеоцинкованный (12м) HDZ от EKF предназначен для открытой прокладки кабелей в промышленных, коммерческих и жилых зданиях. Благодаря горячего цинкованию и перфорированной конструкции, этот лоток сочетает прочность, долговечность и удобство монтажа - идеально подходит для силовых и слаботочных сетей.

Назначение и область применения

Лоток перфорированный металлический 80х200х3000-0,8мм горячеоцинкованный (12м) HDZ используется для прокладки кабелей в открытом виде - на стенах, потолках, полу и наклонных поверхностях. Подходит для промышленных предприятий, офисов, торговых центров, школ, больниц и других объектов, где требуется доступ к кабелям для обслуживания и модернизации. Применяется для силовых, управляющих, телекоммуникационных и сигнализационных систем.

Технические характеристики

• Размеры: 80×200×3000 мм (высота × ширина × длина)
• Толщина стали: 0,8 мм
• Покрытие: горячее цинкование - защищает от коррозии даже в агрессивной среде
• Полезное сечение: 9800 мм2 - позволяет разместить значительный объем кабелей
• Перфорация: есть на боковых стенках и в основании - обеспечивает вентиляцию и фиксацию кабелей хомутиками
• Цвет: серый
• Длина одного лотка: 3 метра; в упаковке - 12 метров (4 шт.)
• Гарантия: 7 лет (84 месяца)
• Материал: сталь
• Исполнение: без соединительного элемента - требует самостоятельного подбора креплений

Совместимость и монтаж

Лоток перфорированный металлический 80х200х3000-0,8мм горячеоцинкованный (12м) HDZ совместим с аксессуарами серии EKF-Line: углы, переходники, крестовины, подвесы и крышки. Для сборки трассы используются самонарезающие болты, заклепки или хомуты через перфорацию. Монтировать можно на стены, потолки и опоры с шагом до 1,5 м. Учитывайте посадочные размеры: высота 80 мм требует минимум 100–120 мм свободного пространства сверху для установки крышек или крепления подвесов. Соединение между лотками выполняется встык - дополнительно рекомендуется использовать перемычки для выравнивания потенциалов.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ. Горячее цинкование соответствует ISO 1461. Нет открытых острых кромок - снижает риск повреждения изоляции кабелей. Сертифицирован для работы в помещениях с повышенной влажностью и промышленными зонами. IP-класс защиты не указан - не предназначен для наружной установки без дополнительной защиты.

Преимущества

• Высокая механическая прочность благодаря толщине 0,8 мм и стальной основе
• Долговечность: горячее цинкование предотвращает ржавчину на протяжении всего срока службы
• Перфорация упрощает крепление кабелей, провода и труб - не нужен дополнительный профиль
• Вентилируемая конструкция снижает нагрев кабелей при длительной нагрузке
• Совместимость с широким спектром аксессуаров EKF-Line - легко собрать любую конфигурацию трассы
• Гарантия 7 лет - один из самых длинных сроков в классе аналогичных решений

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или высокими температурами (>+70C)
• Не рассчитан на наружную установку без защиты от осадков - при использовании на улице необходима крышка и герметизация стыков
• Отсутствие встроенного соединительного элемента требует дополнительного приобретения крепежа
• Недоступен для монтажа в условиях постоянного воздействия кислот, щелочей или солевых растворов - для таких сред нужны лотки из нержавеющей стали
• Запрещено использовать как несущую конструкцию для оборудования весом более 10 кг на 1 м длины

Примеры использования

• Прокладка кабелей питания и управления на заводе - вдоль конвейерной линии
• Система связи и CCTV в торговом центре - по потолкам и стенам коридоров
• Распределение слаботочных кабелей в многоквартирном доме - в техническом коридоре этажа
• Обустройство серверной комнаты - для группировки Ethernet, UPS и коаксиальных кабелей
• Аудио- и видеооборудование в театре - по периметру сцены и в подвесных конструкциях

Практические советы

• При прокладке на вертикальных участках используйте кронштейны с шагом не более 1 м - особенно при большой массе кабелей
• Для защиты от пыли и влаги в помещении применяйте пластиковые крышки EKF-Line - они подходят по габаритам
• Перед монтажом проверьте соответствие диаметра кабелей полезному сечению 9800 мм2 - не перегружайте лоток
• При необходимости удлинения лотка - стыкуйте точно вплотную, чтобы не образовалось препятствий для прокладки кабелей
• При работе в местах с частыми вибрациями (например, рядом с насосами) используйте виброгасящие подвесы
• Храните лоток в сухом месте - хотя он оцинкован, длительный контакт с влагой может вызвать белые пятна на поверхности (не влияют на функциональность)
