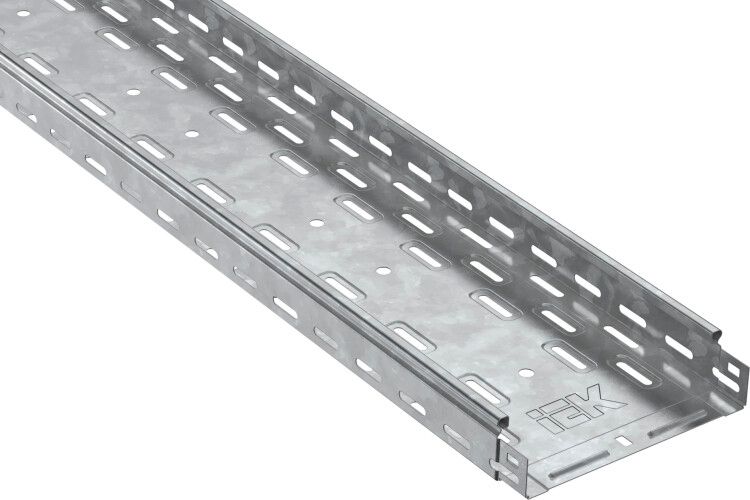

Лоток перфорированный 200х 50х3000х0,7мм горячеоцинкованный | CLP10-050-200-3-M-HDZ IEK

Лоток перфорированный 50х200х3000мм горячеоцинкованный HDZ от IEK - это прочный и долговечный элемент кабельной системы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Благодаря горячему цинкованию и перфорации, он сочетает защиту от коррозии с удобством монтажа и вентиляции. Артикул clp10-050-200-3-m-hdz входит в серию ESCA и соответствует российским нормативам.

Назначение и область применения

Лоток перфорированный 50х200х3000мм горячеоцинкованный HDZ используется для организации кабельных трасс в промышленных, коммерческих и жилых зданиях. Подходит для прокладки кабелей питания, управления, связи и автоматизации. Применяется как внутри помещений, так и на открытых участках под навесом - например, на фасадах, в тоннелях, на эстакадах. Также допускается использование в условиях повышенной влажности, таких как подвалы, насосные станции, тепловые пункты. При установке крышки обеспечивается дополнительная защита от пыли, влаги и механических повреждений.

Технические характеристики

• Форма: прямоугольный профиль, размеры 50×200×3000 мм
• Материал: сталь холоднокатаная, толщиной 0,7 мм
• Покрытие: горячее цинкование (HDZ) по ГОСТ 9.307 - равномерный слой цинка, защищающий от коррозии даже при порезах и царапинах
• Перфорация: наличие монтажных отверстий по всей длине боковой стенки - позволяет крепить лоток к стенам, потолкам и опорам без сверления
• Исполнение: с интегрированным соединителем - упрощает сборку смежных секций без дополнительных деталей
• Огнестойкость: материал не поддерживает горение, соответствует требованиям ГОСТ Р 52868-2021
• Цвет: серый, матовый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ТР ТС 004/2011

Совместимость и монтаж

Лоток перфорированный 50х200х3000мм горячеоцинкованный HDZ совместим с другими элементами системы ESCA от IEK: углами, переходниками, крышками и крепежом. Интегрированный соединитель позволяет легко состыковывать два лотка - достаточно совместить торцы и закрепить саморезами через перфорацию. Крепление осуществляется на кронштейнах, анкерных болтах или хомутах через перфорированные отверстия. Для вертикального монтажа рекомендуется использовать шаг крепления не более 1,5 метра. Максимальная нагрузка на один лоток - до 15 кг/м при равномерном распределении веса кабелей.

Безопасность и стандарты

Изделие соответствует требованиям технического регламента ТР ТС 004/2011 (безопасность низковольтного оборудования) и ГОСТ Р 52868-2021 (электроустановки зданий). Огнестойкость подтверждена испытаниями - материал не распространяет пламя и не выделяет токсичных веществ при нагреве. Горячее цинкование исключает риск образования острых кромок и снижает вероятность электрохимической коррозии при контакте с другими металлами.

Преимущества

• Высокая устойчивость к коррозии благодаря глубокому слою цинка - особенно важно для влажных и агрессивных сред
• Перфорация ускоряет монтаж: не требуется предварительное сверление, можно крепить в любом месте
• Интегрированный соединитель минимизирует количество комплектующих и время сборки
• Воздушный зазор между кабелями и стенками лотка способствует естественному охлаждению
• Совместимость с крышками и аксессуарами ESCA позволяет создавать герметичные и незащищённые трассы по необходимости

Ограничения применения

Не применяется в местах постоянного прямого контакта с открытым огнем, высокими температурами выше +70C или в агрессивных химических средах (например, кислоты, щелочи, растворители). Не рекомендован для погружения в воду - хотя цинкование защищает от влаги, лоток не является водоупорным устройством. Недопустимо использование в качестве несущего элемента для тяжелых механизмов или трубопроводов. Учитывайте минимальный радиус изгиба при использовании с угловыми элементами - прямые лотки нельзя гнуть вручную.

Примеры использования

• Прокладка кабелей в цехах заводов - для питания станков, датчиков и приводов
• Кабельные трассы в торговых центрах - для освещения, видеонаблюдения и POS-терминалов
• Наружные маршруты под навесом - для передачи сигнала от камер наблюдения или Wi-Fi точек
• Подземные технические коридоры - где нужна вентиляция и быстрый доступ к кабелям
• Объекты ЖКХ - в котельных, насосных и распределительных пунктах

Практические советы

• При заказе учитывайте длину лотка - 3 метра - и рассчитывайте необходимое число соединителей для длинных трасс
• Для вертикальных участков используйте дополнительные крепления каждые 1–1,2 м, чтобы избежать провисания
• Если лоток будет установлен рядом с медными кабелями - проверьте, что другие металлы не вызывают гальваническую коррозию; при необходимости используйте изоляционные прокладки
• При резке лотка ножницами по металлу - сразу обработайте срез антикоррозийным спреем, чтобы сохранить защиту
• Артикул clp10-050-200-3-m-hdz совместим с крышкой IEK clc10-050-200-3-m-hdz - они продаются отдельно, но должны комплектоваться вместе для защиты от пыли
