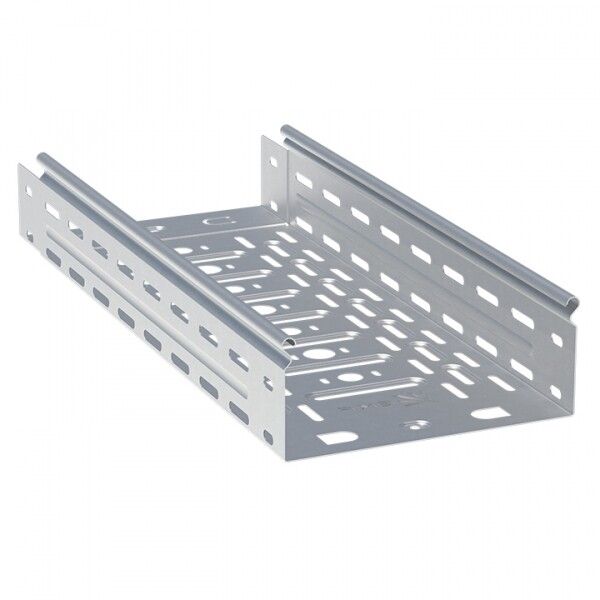

Лоток перфорированный металлический -Line PROxima 50х200х2000-0,7мм EKF L5020001x2

Лоток перфорированный металлический 50х200х2000-0,7мм от EKF - это надежный элемент для открытой прокладки кабелей в промышленных, коммерческих и жилых зданиях. Изделие выполнено из оцинкованной стали, имеет перфорацию для вентиляции и фиксации, и совместимо с другими компонентами системы EKF-Line.

Назначение и область применения

Лоток перфорированный металлический 50х200х2000-0,7мм предназначен для прокладки силовых и слаботочных кабелей в условиях, где требуется доступ к проводам для обслуживания, модификации или диагностики. Подходит для установки на стенах, потолках, полу и наклонных поверхностях. Применяется в цехах, офисах, торговых центрах, школах, больницах и других объектах с высокой плотностью кабельных трасс.

Технические характеристики

• Размеры: 50×200×2000 мм (высота × ширина × длина)
• Толщина материала: 0,7 мм
• Материал: сталь
• Покрытие: оцинковано по методу Сендзимира - равномерное антикоррозийное покрытие повышенной прочности
• Полезное сечение: 9800 мм2 - площадь внутреннего пространства для укладки кабелей
• Исполнение: без соединительного элемента - требует самостоятельного крепления к другим элементам трассы
• Перфорация: есть на боковых стенках и в основании - для крепления хомутов, кронштейнов и вентиляции
• Цвет: светло-серый
• Гарантия: 36 месяцев

Совместимость и монтаж

Лоток перфорированный металлический 50х200х2000-0,7мм совместим с аксессуарами серии EKF-Line: углы, переходники, крышки, крепежи и подвесы. Монтаж осуществляется через перфорацию в основании - можно использовать саморезы, анкеры или крепежные планки. Боковые перфорации позволяют фиксировать кабели хомутами без демонтажа лотка. Для соединения между собой используются специальные болтовые соединители (приобретаются отдельно). Установка возможна как на горизонтальной, так и на вертикальной поверхности.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ. Оцинкование по методу Сендзимира обеспечивает долговечную защиту от коррозии даже в помещениях с повышенной влажностью. Наличие перфорации снижает риск перегрева кабелей за счет естественной вентиляции.

Преимущества

• Высокая механическая прочность благодаря толщине 0,7 мм и качественному оцинкованию
• Удобство обслуживания - кабели легко осматривать, заменять и дополнять
• Гибкость сборки - возможность создания трасс любой формы с помощью аксессуаров EKF-Line
• Долгий срок службы - гарантия 3 года, реальный срок эксплуатации до 15–20 лет в типовых условиях
• Экономия времени на монтаже - перфорация исключает необходимость сверления отверстий

Ограничения применения

• Не предназначен для прокладки в средах с агрессивными химическими веществами - оцинковка не выдерживает кислот и щелочей
• Без крышки - не защищает от внешних воздействий (пыли, воды, механических повреждений); для таких условий рекомендуется использовать лоток с крышкой
• Не используется в качестве несущего элемента для тяжелых трубопроводов или оборудования
• Требуется точный расчет нагрузки - максимальная масса кабелей не должна превышать 40 кг/м при равномерном распределении

Примеры использования

• Прокладка кабелей питания и управления в производственных цехах
• Организация слаботочных сетей (LAN, CCTV, телефония) в офисных зданиях
• Кабельные трассы в подвалах, технических этажах и на чердачных перекрытиях
• Обустройство электроснабжения в торговых комплексах и медицинских учреждениях

Практические советы

• При проектировании трассы учитывайте посадочные размеры - ширина 200 мм позволяет уложить до 15–20 кабелей диаметром до 10 мм
• Для длинных участков (>5 м) используйте опорные кронштейны с шагом не более 1,5 м
• Чтобы избежать перегрузки, не заполняйте лоток более чем на 40% от полезного сечения (9800 мм2)
• При монтаже на потолке применяйте подвесы с регулируемой длиной - это упрощает выравнивание трассы
• Для защиты от пыли и влаги в неотапливаемых помещениях сочетайте этот лоток с крышкой EKF-Line (совместима по размеру)
