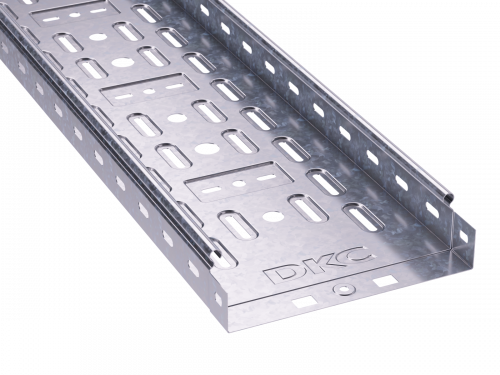

Лоток перфорированный 200х50х2000х0,8мм | 35254 DKC ДКС

Лоток перфорированный 200х50х2000х0,8мм сталь от DKC (ДКС) - это прочный, легкий и удобный элемент кабельной трассы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35254 соответствует серии S5 Combitech Сендзимир и обеспечивает надежную работу даже в условиях повышенной влажности.

Назначение и область применения

Лоток перфорированный 200х50х2000х0,8мм сталь используется для прокладки кабелей в системах электроснабжения и автоматизации. Подходит для установки внутри зданий, в производственных цехах, на объектах энергетики, транспорта и связи. Благодаря оцинкованному покрытию и классу защиты УХЛ2, лоток можно использовать на открытых площадках, в том числе под навесами и в неотапливаемых помещениях. Применяется в системах с требованием к вентиляции кабелей и быстрому доступу к проводам.

Технические характеристики

• Габариты: ширина 200 мм, высота 50 мм, длина 2000 мм
• Толщина материала: 0,8 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Полезное сечение: 9800 мм2
• Покрытие: холоднокатаная оцинкованная сталь с равномерным слоем цинка
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Огнестойкость: да - материал не поддерживает горение
• Цвет: серый
• Перфорация: боковые стенки perforated, отверстия диаметрами 11 мм, 17 мм, 21 мм для вывода кабелей
• Монтажная перфорация: есть - позволяет крепить лоток к стенам и потолкам через отверстия
• Исполнение: без разъема - требуется использование фитингов для соединений

Совместимость и монтаж

Лоток перфорированный 200х50х2000х0,8мм сталь совместим с комплектующими серии S5 Combitech: углы, переходники, заглушки и крышки. Соединение между лотками осуществляется по принципу “мама-папа” - защелкивающиеся края обеспечивают плотное и быстрое соединение без сварки. Крепление выполняется через монтажную перфорацию с помощью хомутов, кронштейнов или анкеров. Для герметичности рекомендуется использовать крышки - тогда степень защиты достигает IP10. Нельзя использовать лоток как самостоятельную несущую конструкцию - он предназначен для крепления к опорам.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и не выделяет токсичных веществ при нагреве. Оцинкование по методу Сендзимира гарантирует долговечность и соответствие ГОСТ 14918. Класс защиты УХЛ2 подтверждает работоспособность в условиях умеренного и холодного климата. Отсутствие острых кромок и гладкая поверхность исключают повреждение изоляции кабелей при прокладке.

Преимущества

• Высокая несущая способность благодаря формованной подформовке - усиление конструкции повышает нагрузочную способность на 54%
• Сниженный вес за счет перфорации - проще транспортировать и монтировать
• Вентилируемая конструкция - снижает риск перегрева кабелей
• Быстрый монтаж - система “мама-папа” исключает необходимость болтовых соединений
• Защита от коррозии - оцинковка Сендзимира устойчива к механическим повреждениям и влажности
• Доступ к кабелям - отверстия позволяют легко выводить и заменять провода без демонтажа лотка

Ограничения применения

Не следует использовать лоток в средах с постоянным контактом с агрессивными жидкостями (кислоты, щелочи, растворители) - оцинкованная сталь не устойчива к таким воздействиям. Без крышек степень защиты составляет IP10 - недостаточно для мест с прямым попаданием воды. Не допускается перегрузка лотка сверх расчетной нагрузки - максимальная масса кабелей должна соответствовать техническим нормам для данного сечения. Не подходит для прокладки в взрывоопасных зонах без дополнительной защиты.

Примеры использования

• Прокладка кабелей управления на заводе - лоток крепится к металлическим конструкциям вдоль конвейеров
• Электрощитовые комнаты - для организации распределения слаботочных сетей
• Наружные кабельные трассы - например, вдоль забора промзоны с использованием крышек
• Объекты ЖКХ - прокладка кабелей в подвальных этажах и на чердачных перекрытиях
• Аварийные осветительные сети - где важны быстрый доступ и вентиляция

Практические советы

• При заказе учитывайте посадочные размеры: ширина 200 мм требует минимум 210–220 мм свободного места для монтажа
• Для длинных участков используйте компенсационные элементы - тепловое расширение может вызвать деформацию
• Закрепляйте лоток каждые 1,5–2 метра - особенно при большой заполненности кабелями
• Если нужна герметизация - всегда устанавливайте крышки, они входят в комплект системы S5 Combitech
• При резке лотка - используйте ножницы по металлу, чтобы сохранить целостность оцинкованного слоя
• Проверьте наличие отверстий для вывода кабелей перед монтажом - они расположены на боковых стенках с шагом 100 мм
