Крышка на угол CD-45 вертикальный внешний 45 градусов основание 200мм - 38264 ДКС

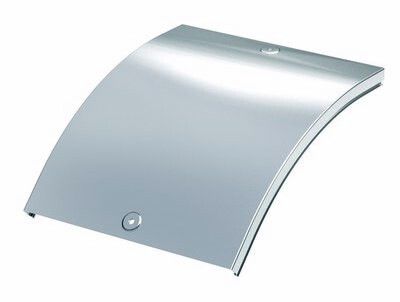

Крышка CD 45 для угла вертикального внешнего 45 градусов основание 200мм - элемент защиты кабельной трассы из системы S5 Combitech от DKC. Предназначена для закрывания внешних угловых соединений лотков под углом 45°, обеспечивая герметичность и безопасность проложенных проводов. Артикул 38264 соответствует серийному решению S5 Combitech.

Назначение и область применения

Крышка CD 45 для угла вертикального внешнего 45 градусов основание 200мм используется для перекрытия внешних вертикальных углов между двумя участками кабельного лотка, соединёнными под углом 45°. Применяется в системах S5 Combitech от DKC для предотвращения попадания пыли, влаги и сторонних предметов внутрь трассы. Подходит для установки в помещениях с повышенной запылённостью, на производствах, в тоннелях, на объектах ЖКХ и промышленной автоматизации.

Технические характеристики

• Угол поворота: 45° - оптимальна для перехода между лотками под острым углом
• Основание: 200 мм - ширина поверхности, которая плотно прилегает к лоткам
• Длина: 221 мм - обеспечивает полноценное перекрытие угла
• Материал: сталь оцинкованная - прочная, устойчивая к механическим нагрузкам
• Толщина материала: 0,6 мм - баланс между жёсткостью и весом
• Защитное покрытие: оцинковка горячим способом, непрерывное холодное цинкование - защищает от коррозии даже при повреждении поверхности
• Цвет: серый - совпадает с цветовой гаммой всей серии S5 Combitech
• Климатическое исполнение: УХЛ2 - допущено к использованию в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Тип крепления: защелкивание - быстрый монтаж без инструментов
• Шарнирное крепление: да - позволяет открывать крышку без демонтажа всего модуля
• Совместимость с лотками: да - точно адаптирована под профили системы S5 Combitech

Совместимость и монтаж

Крышка CD 45 для угла вертикального внешнего 45 градусов основание 200мм совместима исключительно с лотками серии S5 Combitech от DKC. Монтаж осуществляется путём защелкивания на подготовленный угол - достаточно совместить кромки и слегка надавить до щелчка. Шарнирное устройство позволяет открывать крышку для обслуживания кабелей без снятия всей детали. Не требует сверления, болтов или саморезов. После установки проверьте плотность прилегания - зазоры недопустимы, иначе снижается уровень защиты IP44.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкости стали и отсутствию горючих компонентов. Защита от пыли и воды - IP44, что гарантирует защиту от капель воды, брызг и частиц размером более 1 мм. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150. Сертификаты на продукцию DKC доступны в технической документации производителя.

Преимущества

• Быстрая установка и снятие - экономия времени при монтаже и сервисном обслуживании
• Высокая долговечность - оцинковка по методу Сендзимира увеличивает срок службы в агрессивных средах
• Герметичность - сохраняет защиту IP44 при правильной сборке
• Совместимость с другими элементами S5 Combitech - единая система без необходимости замены комплектующих
• Не требует специальных инструментов - удобна для работы в труднодоступных местах

Ограничения применения

• Не предназначена для наружной установки - не выдерживает постоянного воздействия осадков, солнца и температур ниже -25C
• Подходит только для вертикальных внешних углов 45° - не заменяет другие типы крышек (горизонтальные, внутренние, 90°)
• Не рассчитана на механические удары - не следует использовать там, где возможны столкновения с оборудованием
• Не применяется с лотками других серий - несовместима с системами от других производителей

Примеры использования

• Закрытие угла между вертикальным и горизонтальным лотком в распределительном щите
• Переход между этажами в многоквартирном доме при прокладке силовых кабелей
• Обустройство кабельной трассы на производстве с частыми мойками оборудования
• Прокладка кабелей в серверных помещениях с высокой запылённостью

Практические советы

• Перед монтажом убедитесь, что лотки установлены строго под углом 45° - отклонение более +-2° затруднит защелкивание
• Проверяйте целостность оцинкованного покрытия - при наличии царапин глубже 0,3 мм рекомендуется обработать антикоррозийным спреем
• Не используйте силовые инструменты при защелкивании - можно деформировать крепёжные выступы
• При длительной эксплуатации периодически проверяйте состояние защёлок - они могут ослабнуть при вибрациях
• Артикул 38264 всегда заказывайте вместе с другими элементами S5 Combitech - так гарантировано совпадение всех размеров и цвета
