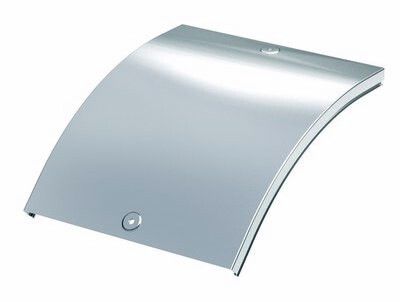

Крышка CD 45 на угол вертикальный внешний градусов основание 100мм горячеоцинкованная - 38262HDZ ДКС

Крышка CD 45 для угла вертикального внешнего 45 градусов, основание 100 мм, горячеоцинкованная - элемент защиты кабельной трассы в системе S5 Combitech от DKC. Предназначена для закрытия внешних угловых соединений лотков под углом 45°, обеспечивает пыле- и влагозащиту IP44, совместима с лотками той же серии и выдерживает агрессивные условия эксплуатации.

Назначение и область применения

Крышка CD 45 используется для герметизации внешних вертикальных углов в кабельных трассах, собранных из лотков системы S5 Combitech. Применяется там, где требуется защитить кабели от пыли, влаги, механических повреждений и посторонних предметов. Подходит для установки в помещениях с повышенной влажностью, на открытых площадках, в промышленных зонах, на объектах с агрессивной средой - например, на заводах, в насосных станциях, на элеваторах и в туннелях.

Технические характеристики

• Угол поворота: 45° - позволяет плотно перекрывать внешние углы между двумя лотками под этим углом;
• Основание: 100 мм - соответствует ширине стандартных лотков системы S5 Combitech;
• Длина: 221 мм - оптимальна для перекрытия типового участка угла;
• Материал: сталь оцинкованная - прочная, жесткая основа;
• Покрытие: горячее цинкование - слой цинка нанесён методом погружения, обеспечивает долговечную коррозионную стойкость;
• Толщина материала: 0,6 мм - достаточна для сохранения формы при монтаже и эксплуатации;
• Тип крепления: защелка - быстрый монтаж и демонтаж без инструментов;
• Шарнирное крепление: да - крышка открывается и закрывается, не требуя полного снятия;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям безопасности;
• Климатическое исполнение: УХЛ(1,5) - допущено к использованию в умеренных и холодных климатических зонах с возможными колебаниями температуры и влажности;
• Цвет: серый - единый цветовой ряд с другими элементами системы S5 Combitech.

Совместимость и монтаж

Крышка CD 45 предназначена исключительно для использования с лотками системы S5 Combitech от DKC. Совместима с неперфорированными лотками той же ширины (100 мм). Монтаж выполняется вручную: крышка фиксируется на угол защелками, шарнир позволяет её открывать до нужного положения. После установки проверьте плотность прилегания - щели недопустимы, иначе снижается уровень защиты IP44. Не используйте с лотками других систем - не гарантируется герметичность и точное соответствие посадочных мест.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и не распространяет пламя. Гальванопокрытие выполнено по технологии горячего погружения - что обеспечивает равномерный слой цинка и долгую защиту от электрохимической коррозии. Климатическое исполнение УХЛ(1,5) подтверждает возможность работы при температуре от −40C до +40C и относительной влажности до 95%. Защита IP44 предотвращает попадание капель воды и частиц пыли размером более 1 мм.

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию - срок службы увеличен в 2–3 раза по сравнению с обычным цинком;
• Шарнирное крепление позволяет частично открывать крышку без полного снятия - удобно для осмотра и обслуживания кабелей;
• Фиксация защелкой - не нужны болты, гайки или инструменты, монтаж занимает несколько секунд;
• Единая система - все компоненты S5 Combitech взаимозаменяемы и совмещаются без адаптеров;
• Подходит для агрессивных сред: солевой туман, химические пары, высокая влажность - особенно актуально для морских портов, пищевых производств, тепловых станций.

Ограничения применения

• Не предназначен для использования в качестве несущего элемента - не выдерживает нагрузки свыше веса самого изделия;
• Не применяется на внутренних углах - форма рассчитана только на внешние 45°;
• Запрещено использовать с перфорированными лотками - потеряется защита IP44;
• Не рекомендуется для постоянного погружения в воду - IP44 не обеспечивает герметичность при длительном контакте с жидкостью;
• Не подходит для экстремальных условий выше +40C или ниже −40C - выход за пределы UHL(1,5) может вызвать хрупкость покрытия.

Примеры использования

• Кабельная трасса в цехе металлургического завода - защита от брызг масла и пара;
• Электрощитовая на открытом воздухе - предотвращение попадания дождя и пыли в угловые переходы;
• Транспортировочные конвейеры на пищевом предприятии - легкий доступ для мойки и контроля кабелей;
• Аварийные системы освещения в тоннеле - надёжная защита от влаги и механических ударов.

Практические советы

• Перед монтажом убедитесь, что лотки установлены точно под углом 45° - отклонение более чем +-2° затруднит плотное прилегание крышки;
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии глубоких царапин или сколов рекомендуется обработать их антикоррозийным спреем;
• При необходимости частого доступа к кабелям - используйте шарнир как «дверцу»: открывайте крышку на 90°, не снимайте полностью;
• Не используйте силовые инструменты для фиксации - защелки могут сломаться при чрезмерном усилии;
• Для комплексной защиты комбинируйте эту крышку с другими неперфорированными аксессуарами S5 Combitech - так достигается максимальная степень IP44 по всей трассе.
