Лоток перфорированный 100х100х2000мм, горячеоцинкованный | 35331HDZ DKC ДКС

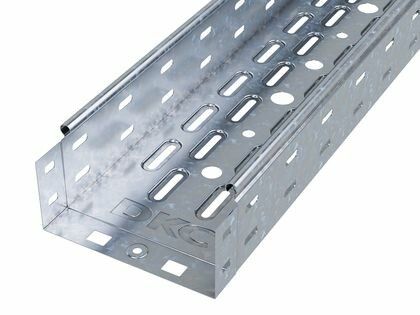

Лоток перфорированный 100х100х2000 мм, сталь 0.7 мм, горячеоцинкованный от DKC (ДКС) - это прочный и легкий элемент кабельной трассы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35331hdz входит в серию S5 Combitech и сочетает высокую механическую надежность с антикоррозийной защитой.

Назначение и область применения

Лоток перфорированный 100х100х2000 мм, сталь 0.7 мм, горячеоцинкованный используется для организации открытых кабельных трасс. Подходит для прокладки кабелей в промышленных зонах, на объектах ЖКХ, энергетике, транспорте и в условиях повышенной влажности. Благодаря перфорации и защищённому покрытию, его можно применять как внутри помещений, так и на открытом воздухе - например, на фасадах зданий, в кабельных каналах или вдоль технологических линий.

Технические характеристики

• Размеры: 100×100×2000 мм (высота × ширина × длина)
• Материал: сталь оцинкованная, толщиной 0,7 мм
• Покрытие: горячее цинкование - обеспечивает долговечную защиту от коррозии
• Тип: перфорированный - с отверстиями по всей поверхности боковых стенок
• Полезное сечение: 9800 мм2 - позволяет прокладывать значительное количество кабелей
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Цвет: серый
• Исполнение: без разъёма - требует дополнительных комплектующих для соединения
• Монтажная перфорация: есть - возможность крепления к стенам, потолкам и опорам через отверстия

Совместимость и монтаж

Лоток перфорированный 100х100х2000 мм, сталь 0.7 мм, горячеоцинкованный совместим с системой S5 Combitech от DKC. Соединение между лотками осуществляется методом «мама-папа» - один конец вставляется в другой, формируя герметичный и непрерывный канал. Для установки используются кронштейны, хомуты или болтовые крепления через монтажную перфорацию. Учитывайте посадочные размеры: внутренняя ширина 100 мм, высота 100 мм - выбирайте крепёж с учётом этих габаритов. Крышки (входят в комплект системы) обеспечивают степень защиты IP10, но сами по себе лоток не имеет герметизации - без крышек он не защищён от попадания воды и крупного мусора.

Безопасность и стандарты

Лоток соответствует требованиям пожарной безопасности: материал не распространяет пламя и выдерживает температурные нагрузки при возгорании. Горячее цинкование соответствует ГОСТ 14771 и ISO 1461 - гарантирует срок службы более 25 лет даже в агрессивных средах. Применение в электроустановках допускается согласно ПУЭ и ГОСТ Р 50571.

Преимущества

• Высокая несущая способность благодаря профилированию - усиление конструкции повышает жёсткость на 54%
• Перфорация снижает массу изделия без потери прочности - удобнее транспортировать и монтировать
• Отверстия в боковых стенках позволяют легко выводить кабели в нужных точках - не требуется резка или сверление
• Горячее цинкование защищает от ржавчины в сырых, соляных и химически активных средах
• Система «мама-папа» ускоряет сборку - не нужны дополнительные соединители
• Конструкция исключает перегиб и повреждение кабелей при прокладке

Ограничения применения

• Не предназначен для прямого контакта с открытым огнем - не является огнеупорным корпусом
• Без крышек не обеспечивает защиту от капельной влаги и пыли - для условий с осадками или запылением обязательно использование крышек
• Не рекомендуется для прокладки в местах постоянного механического давления (например, под колёсами транспорта)
• Толщина стали 0,7 мм достаточна для большинства задач, но при больших нагрузках (тяжёлые кабельные bundles > 100 кг/м) следует использовать лотки большей толщины

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах
• Кабельные трассы в подземных парковках и тоннелях
• Наружная прокладка кабелей связи и видеонаблюдения на фасадах зданий
• Обустройство распределительных щитовых комнат с множеством проводов
• Альтернатива трубам в местах, где важна визуальная доступность и быстрый доступ к кабелям

Практические советы

• При монтаже на вертикальных поверхностях используйте кронштейны с шагом не более 1,5 метра - особенно при заполнении лотка на 80% сечения
• Для длинных трасс (более 10 м) предусмотрите компенсационные участки - металл расширяется при нагреве
• Закрывайте лоток крышками, если есть риск попадания влаги, пыли или мелкого мусора - это повысит класс защиты до IP10
• При необходимости резки - используйте ножницы по металлу; после резки обработайте кромки для избежания порезов кабелей
• Совмещайте этот лоток с другими элементами серии S5 Combitech - переходники, углы, заглушки - чтобы сохранить целостность системы
• Проверьте соответствие диаметра кабелей полезному сечению 9800 мм2 - перегрузка снижает теплоотдачу и увеличивает риск перегрева
