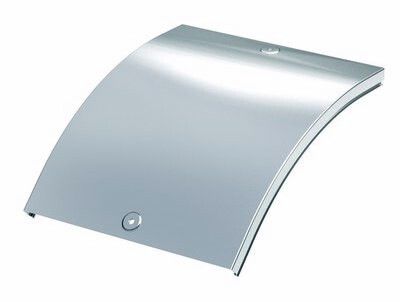

Крышка на угол CD-45 вертикальный внешний 45 градусов основание 100 мм - 38262 ДКС

Крышка CD 45 для угла вертикального внешнего 45 градусов основание 100 мм — элемент системы S5 Combitech от DKC, предназначенный для защиты кабельной трассы на внешнем угловом соединении. Изделие обеспечивает герметичность, простой монтаж и совместимо с оцинкованными лотками той же серии.

Назначение и область применения

Крышка CD 45 используется для закрытия вертикального внешнего угла 45° в системе кабельных лотков S5 Combitech. Она защищает кабели от пыли, влаги, механических повреждений и посторонних предметов. Применяется в помещениях с повышенной влажностью, на производствах, в промышленных зонах, где требуется надежная изоляция трассы — например, на заводах, в распределительных пунктах, на конвейерах.

Технические характеристики

• Угол поворота: 45° — соответствует стандартному углу соединения двух перпендикулярных участков лотка
• Основание: 100 мм — ширина, совпадающая с типовым размером лотков S5 Combitech
• Длина: 221 мм — оптимальна для покрытия углового перехода без провисания
• Материал: сталь оцинкованная, с непрерывным холодным цинкованием (метод Сендзимира)
• Толщина стенки: 0,6 мм — достаточна для жесткости, но сохраняет легкость
• Покрытие: горячее цинкование — устойчиво к коррозии даже при малых повреждениях поверхности
• Цвет: серый — единообразен с другими элементами системы S5 Combitech
• Климатическое исполнение: УХЛ2 — допускает работу при температуре от −40°C до +40°C и влажности до 98%
• Тип крепления: защелка с шарниром — позволяет открывать и закрывать крышку без инструментов
• Совместимость с кабельными лотками: да — исключительно с лотками серии S5 Combitech

Совместимость и монтаж

Крышка CD 45 совместима только с лотками системы S5 Combitech от DKC. Монтаж выполняется вручную: крышка плотно фиксируется на угловом элементе за счет защелок, расположенных по бокам. Шарнирное крепление позволяет открывать крышку в одну сторону — удобно для осмотра и обслуживания кабелей. Нет необходимости использовать болты, саморезы или сварку. Перед установкой проверьте, что основание лотка точно соответствует 100 мм — отклонение более чем ±1 мм затруднит фиксацию.

Безопасность и стандарты

Изделие обеспечивает степень защиты IP44 — защита от брызг воды со всех направлений и от предметов диаметром более 1 мм. Соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61537 для кабельных систем. Материал не выделяет токсичных веществ при нагреве, безопасен для работы в замкнутых пространствах.

Преимущества

• Простота монтажа и демонтажа благодаря защелкам и шарниру
• Высокая коррозионная стойкость за счет непрерывного холодного цинкования
• Жесткая конструкция предотвращает деформацию при случайном контакте
• Единство дизайна и размеров с остальной системой S5 Combitech — минимизирует ошибки сборки
• Не требует периодического обслуживания

Ограничения применения

• Не применяется на внутренних углах — только на внешних 45°
• Не подходит для лотков других серий или брендов — даже при совпадении размера
• Не рассчитана на нагрузку выше собственного веса — нельзя использовать как несущую деталь
• Запрещено применять в средах с постоянным погружением в воду — IP44 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендуется для открытых площадок с экстремальным солнцем и песком — долгосрочное воздействие может снижать срок службы покрытия

Примеры использования

• Защита кабелей на углу между вертикальным и горизонтальным лотком в цехе металлургического предприятия
• Закрытие перехода между этажами в офисном здании с использованием системы S5 Combitech
• Формирование трассы для силового кабеля вокруг оборудования на АЭС или химзаводе
• Обустройство кабельной трассы в подвале с высокой влажностью

Практические советы

• Перед установкой убедитесь, что лоток правильно собран — щели между элементами должны быть минимальны, иначе крышка не защелкнется плотно
• При частом доступе к кабелям используйте крышку CD 45 вместе с маркировкой — так проще ориентироваться при плановом обслуживании
• Не пытайтесь насильно согнуть крышку — она жестко формирована и не адаптируется к другим углам
• При работе в условиях сильной запыленности регулярно проверяйте состояние защелок — они могут забиваться пылью, что усложняет открытие
• Артикул 38262 — единственный номер для заказа этой модели; другие артикулы DKC не подходят
