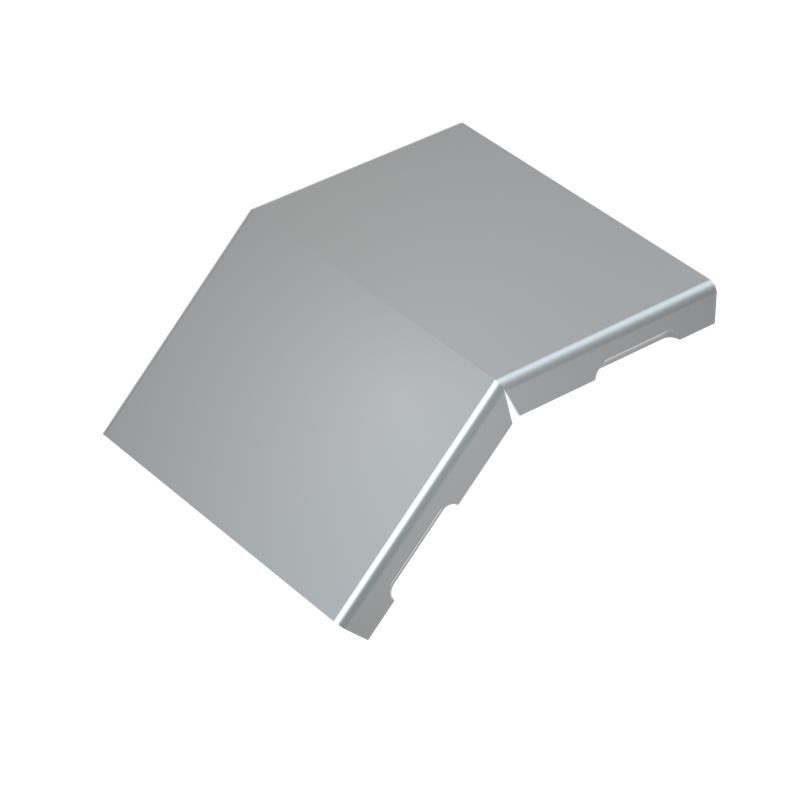

Крышка для угла вертикального внешн. 45град. осн.100 сталь 0.55мм KVL45-100 КМ LO0708 КМ-Профиль

Крышка внешнего вертикального угла 45 градусов 100 мм КМ-профиль, сталь 0.55 мм - элемент системы кабельных лотков, обеспечивающий безопасное и аккуратное изменение направления трассы под углом 45°. Применяется совместно с другими компонентами КМ-профиля для защиты кабелей в промышленных и офисных помещениях.

Назначение и область применения

Крышка внешнего вертикального угла 45 градусов 100 мм КМ-профиль, сталь 0.55 мм используется для закрытия внешних угловых переходов в кабельных лотках, где трасса меняет направление вниз под углом 45°. Она защищает кабели от механических повреждений, пыли, влаги и случайного контакта с посторонними предметами. Подходит для установки в помещениях с нормальной влажностью - административных зданиях, цехах, серверных, торговых комплексах и других объектах с контролируемой средой.

Технические характеристики

• Тип изделия: крышка угла
• Угол поворота: 45°
• Ширина профиля: 100 мм
• Материал: оцинкованная сталь толщиной 0,55 мм
• Покрытие: оцинковано по методу Сендзимира - равномерный, прочный слой цинка, устойчивый к коррозии
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущено к использованию в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Тип крепления: защелка - быстрое соединение без инструментов

Совместимость и монтаж

Крышка внешнего вертикального угла 45 градусов 100 мм КМ-профиль, сталь 0.55 мм совместима исключительно с кабельными лотками КМ-профиля шириной 100 мм. Монтаж выполняется вручную: элемент просто вставляется в угол и фиксируется защелкой до характерного щелчка. Для демонтажа достаточно надавить на боковые замки - крышка легко снимается без инструментов, что позволяет быстро провести обслуживание кабелей. Не требует сверления, болтов или саморезов.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость обеспечивается за счет стального основания и отсутствия горючих материалов. Покрытие по методу Сендзимира гарантирует долговечность в условиях повышенной влажности и химически нейтральных средах. Соответствует требованиям к электроустановкам в помещениях класса IP20 и выше.

Преимущества

• Простая и быстрая установка благодаря системе защелки
• Высокая механическая прочность за счет стальной конструкции толщиной 0,55 мм
• Устойчивость к коррозии благодаря оцинковке по методу Сендзимира
• Не требует специальных инструментов для монтажа и сервисного обслуживания
• Поддерживает целостность кабельной трассы при изменении направления

Ограничения применения

Крышка внешнего вертикального угла 45 градусов 100 мм КМ-профиль, сталь 0.55 мм не предназначена для наружной установки, особенно в условиях постоянного воздействия осадков, солевых туманов или агрессивных химических паров. Также не рекомендуется использовать в местах с частыми перепадами температур ниже -40C или в высоковлажных средах (например, в банях, прачечных, рыбоперерабатывающих цехах). Совместима только с лотками КМ-профиля шириной 100 мм - не подходит для других систем.

Примеры использования

• Переход кабельной трассы между этажами в жилом доме или офисном здании
• Закрытие угла в промышленном цеху, где кабели идут от потолочного лотка к оборудованию на полу
• Обустройство кабельных каналов в серверных комнаты с плотной маршрутизацией
• Монтаж в торговых центрах для скрытого проведения силовых и слаботочных линий

Практические советы

• Перед монтажом проверьте, чтобы ширина лотка точно составляла 100 мм - расхождение даже на 1–2 мм может помешать защелкиванию
• При сборке длинных трасс используйте один тип крепления - все элементы должны быть из одной серии КМ-профиля
• Для удобства обслуживания оставляйте запас длины кабеля перед угловым элементом - так будет проще вытянуть провода через крышку
• При длительной эксплуатации в пыльных помещениях периодически проверяйте состояние защелок - они могут забиваться, снижая надежность фиксации
• Этот элемент не предназначен для несения нагрузки - не кладите на него оборудование или другие тяжелые предметы
