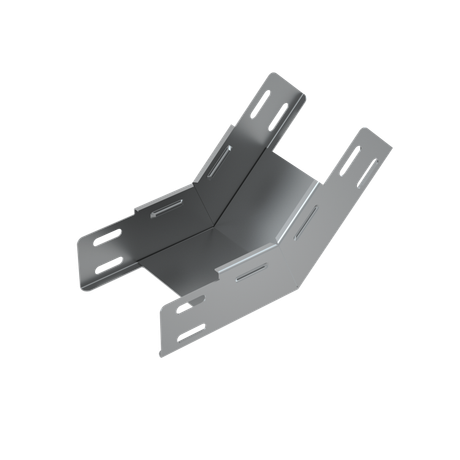

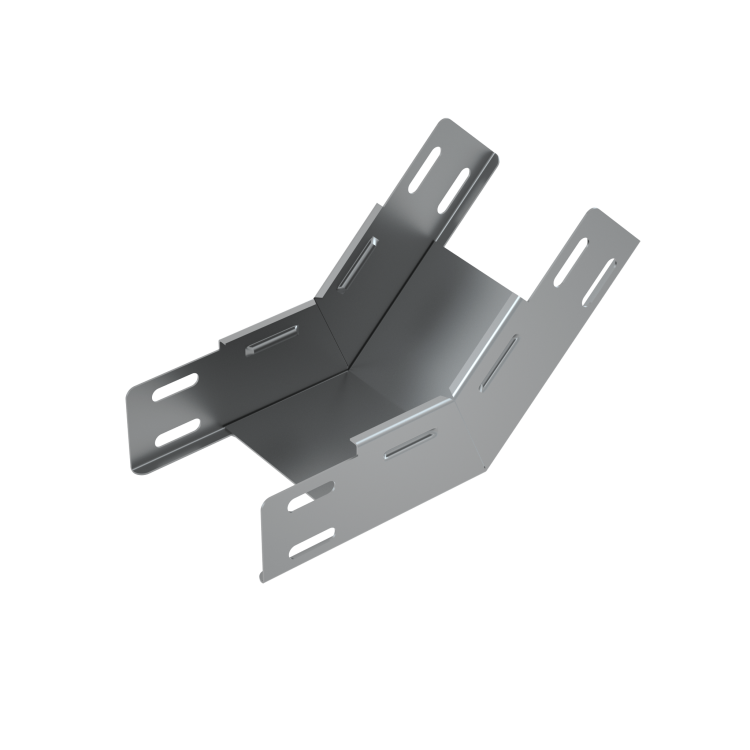

Угол внутренний вертикальный 45 градусов 50х100 | NL45*50*100 КМ-профиль LO0107

Угол внутренний вертикальный 45 градусов 50х100 мм сталь 0.8 мм от КМ-Профиля предназначен для изменения направления кабельных трасс в вертикальной плоскости под углом 45°. Этот элемент используется в системах кабельного лотка для прокладки силовых и слаботочных проводов до 1000 В, обеспечивает надёжное соединение с лотками той же серии и сохраняет целостность трассы даже при механических нагрузках.

Назначение и область применения

Угол внутренний вертикальный 45 градусов 50х100 мм сталь 0.8 мм применяется для поворотов кабельных трасс в вертикальной плоскости. Подходит для установки в помещениях с сухим и умеренно агрессивным климатом. Используется в промышленных объектах, офисах, серверных, производственных цехах и других зонах, где требуется организованная прокладка кабелей с изменением направления. Элемент совместим с металлическими лотками серии КМ-Профиля шириной 100 мм и высотой борта 50 мм.

Технические характеристики

• Материал: оцинкованная сталь (по технологии Сендзимира)
• Толщина стенки: 0,8 мм
• Угол изгиба: 45°
• Размеры: высота 50 мм, ширина 100 мм, внутренний радиус 100 мм
• Покрытие: горячее цинкование - защищает от коррозии
• Цвет: серый
• Исполнение: с интегрированными соединительными лепестками
• Наличие монтажных отверстий: да (NATO-тип, для быстрого крепления)
• Огнестойкость: соответствует требованиям
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к использованию в закрытых помещениях с контролируемой температурой и влажностью

Совместимость и монтаж

Угол внутренний вертикальный 45 градусов 50х100 мм сталь 0.8 мм легко соединяется с лотками той же серии. Соединительные лепестки на кромках позволяют фиксировать элемент без дополнительных деталей - достаточно согнуть их и зафиксировать саморезами через NATO-отверстия. Монтаж выполняется на несущих конструкциях с шагом крепления не более 1,5 м. Рекомендуется использовать те же крепёжные элементы, что и для основного лотка. Направление изгиба - только внутреннее, в вертикальной плоскости.

Безопасность и стандарты

Элемент изготовлен в соответствии с требованиями ГОСТ 15150-69 по климатическому исполнению. Огнестойкость обеспечивается за счёт стального основания и отсутствия горючих материалов. Цинковое покрытие снижает риск возникновения электрохимической коррозии. Продукт не содержит токсичных компонентов и безопасен для персонала при монтаже и эксплуатации.

Преимущества

• Интегрированные соединители исключают необходимость в дополнительных болтовых узлах - ускоряют сборку
• Оцинкованная сталь увеличивает срок службы в условиях повышенной влажности
• NATO-отверстия стандартизированы - совместимы с большинством крепёжных систем
• Жёсткая конструкция минимизирует деформацию при нагрузке
• Поддерживает герметичность трассы при использовании крышки

Ограничения применения

• Не предназначена для открытых площадок, улиц, зон с постоянным воздействием осадков
• Не рекомендуется для агрессивных сред: химических цехов, морского побережья, соляных туманов
• Толщина 0,8 мм не позволяет применять элемент там, где ожидаются ударные или значительные точечные нагрузки
• Внутренний радиус 100 мм ограничивает минимальный радиус изгиба кабеля - проверьте соответствие радиуса изгиба кабелей перед монтажом

Примеры использования

• Переход между этажами в многоквартирном доме - поворот трассы от потолочного лотка к полу
• Связка распределительных щитов на разных уровнях в цеху
• Обход колонн и трубопроводов в серверной комнате
• Прокладка кабелей вдоль лестничных клеток с изменением направления

Практические советы

• При монтаже обязательно используйте крышку - она защищает от пыли, мусора и случайного доступа
• Проверьте, чтобы радиус изгиба кабелей был больше 100 мм - иначе возможны повреждения изоляции
• Для долговечности не допускайте контакта с алюминием или медью без изоляции - возможна гальваническая коррозия
• При необходимости удлинить трассу - комбинируйте этот угол с прямыми участками той же серии
• Артикулы nl45*50*100, lo0107 и nl45-50-100 - все они относятся к одному продукту; выбирайте тот, который есть в наличии
