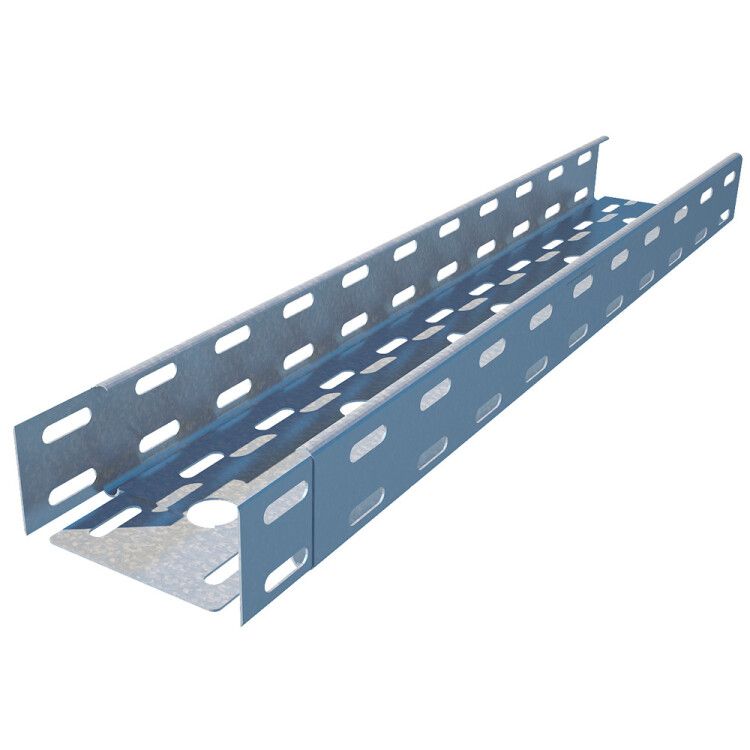

Лоток кабельный перфорированный LP50*100*0.55 50x100 мм БЫСТРЫЙ МОНТАЖ Система КМ LO0603

Лоток перфорированный 100х50х3000х0,55мм быстрый монтаж КМ-профиль - это легкая, прочная металлическая конструкция для прокладки кабельных трасс в помещениях. Благодаря перфорации и системе быстрого монтажа, он ускоряет установку и обеспечивает естественную вентиляцию кабелей. Артикулы lo0603, lp50*100*0.55*3000 и lp50-100-0.55-3000 соответствуют одной модели от производителя КМ-профиль.

Назначение и область применения

Лоток перфорированный 100х50х3000х0,55мм быстрый монтаж КМ-профиль предназначен для прокладки силовых, сигнальных и коммуникационных кабелей внутри зданий. Подходит для офисов, производственных цехов, серверных комнат, АТС, распределительных щитов. Используется там, где важны скорость монтажа, доступ к кабелям и теплоотвод. Не применяется на улице, в сырых, химически агрессивных или взрывоопасных зонах.

Технические характеристики

• Габариты: 100 мм (ширина) × 50 мм (высота борта) × 3000 мм (длина)
• Толщина материала: 0,55 мм
• Материал: оцинкованная сталь
• Покрытие: оцинкование по методу Сендзимира - равномерное, плотное, с повышенной адгезией
• Полезное сечение: 4610 мм2 - площадь внутреннего пространства для кабелей
• Перфорация: есть на боковых стенках и дне - снижает массу, улучшает вентиляцию, позволяет фиксировать кабели хомутиками
• Исполнение: с интегрированным замком-соединителем - без дополнительных крепежей
• Цвет: серый
• Климатическое исполнение: УХЛ2 - работает при температуре от −25C до +40C, в условиях умеренного климата с возможностью повышенной влажности
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при воздействии открытого пламени

Совместимость и монтаж

Лоток перфорированный 100х50х3000х0,55мм быстрый монтаж КМ-профиль оснащен интегрированным соединителем - концы секций заходят друг в друга и фиксируются за счет жесткости профиля. Нет необходимости в болтах, заклепках или сварке. Монтировать можно на кронштейны, потолочные подвесы, стены. Соединяйте секции в ряд без зазоров - стыки получаются герметичными и прочными. Для удобства транспортировки и хранения лотки укладываются в пакеты по 10–20 штук.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ2. Огнестойкость подтверждена испытаниями на воспламеняемость. Оцинкование по методу Сендзимира соответствует DIN EN ISO 1461. Продукт не содержит токсичных покрытий, безопасен для работы в закрытых помещениях.

Преимущества

• Быстрая сборка - соединение без инструментов, экономия времени на монтаже
• Низкий вес - благодаря перфорации и тонкой стенке, легче транспортировать и устанавливать
• Хорошая вентиляция - перфорация предотвращает перегрев кабелей
• Защита от коррозии - оцинковка Сендзимира долговечнее обычного гальванического покрытия
• Доступ к кабелям - перфорация позволяет крепить провода хомутиками прямо в лотке
• Поддержка стандартизированного ассортимента - совместим с другими элементами базовой серии КМ-профиль

Ограничения применения

• Не предназначен для наружной прокладки - даже при УХЛ2 не выдерживает постоянную влажность, дождь, снег
• Не подходит для агрессивных сред - пары кислот, щелочей, солевых растворов разрушат цинковое покрытие
• Толщина 0,55 мм - не рассчитана на большие механические нагрузки; не используйте как несущий элемент для тяжелых труб или оборудования
• Не является герметичным решением - для защиты от пыли/влаги требуется крышка (продается отдельно)
• Не допускается использование в зонах с риском взрыва - не имеет взрывозащиты

Примеры использования

• Прокладка кабелей питания и управления в цехах с конвейерами
• Кабельные трассы в серверных помещениях - для сетевых и UPS-кабелей
• Распределение сигналов в автоматизированных системах управления
• Монтаж кабелей в административных зданиях - между этажами, в коридорах, за подвесными потолками
• Замена старых кабельных каналов на более легкие и вентилируемые решения

Практические советы

• Выбирайте крышку для лотка перфорированный 100х50х3000х0,55мм быстрый монтаж КМ-профиль, если нужна защита от пыли, влаги или случайного контакта с кабелями
• При монтаже на длинных участках оставляйте компенсационный зазор 5–8 мм на каждый 10 метров - металл расширяется при нагреве
• Не перегружайте лоток - максимальная заполненность не должна превышать 60% от полезного сечения (4610 мм2)
• Для крепления используйте кронштейны с шагом не более 1,5 м - особенно при большом количестве кабелей
• Проверьте посадочный диаметр крепежных элементов - они должны подходить к перфорации (стандартные отверстия 6–8 мм)
• Храните лотки в сухом месте - даже оцинкованная сталь может начать ржаветь при длительном контакте с влагой
