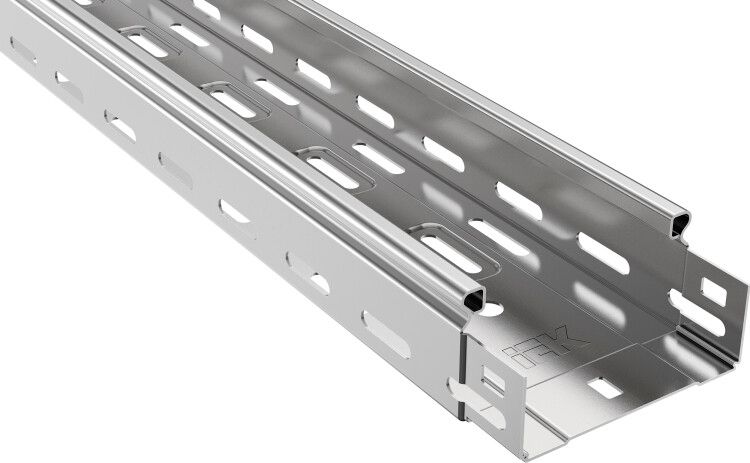

Лоток перфорированный 100х50 L3000 сталь 0.5мм ИЭК CLP10-050-100-055-3 IEK

Лоток перфорированный 100х50х3000х0.55 сталь от IEK - это надежный элемент кабеленесущей системы для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Артикул clp10-050-100-055-100 сочетает прочность оцинкованной стали, перфорацию для вентиляции и интегрированный соединитель, что делает его удобным решением для монтажа в условиях повышенной влажности и требовательных к сроку службы задач.

Назначение и область применения

Лоток перфорированный 100х50х3000х0.55 сталь используется для прокладки и фиксации кабельных трасс в промышленных, коммерческих и жилых зонах. Подходит для внутренней и наружной установки - например, в цехах, на элеваторах, в трансформаторных подстанциях, торговых центрах и под навесами. Благодаря перфорации и возможности установки крышки (продается отдельно) защищает кабели от пыли, влаги и механических повреждений. Применяется как для силовой, так и для слаботочной сети - от питания оборудования до сигнализации и связи.

Технические характеристики

• Габариты: ширина 100 мм, высота 50 мм, длина 3000 мм
• Толщина материала: 0,55 мм - оптимальная для жесткости и легкости монтажа
• Материал: холоднокатаная сталь с оцинкованным покрытием
• Покрытие: цинк по ГОСТ 14918-80 (конвейерный способ) или ГОСТ 9.307 (горячее цинкование)
• Перфорация: есть на боковых стенках - обеспечивает естественную вентиляцию и снижает вес
• Исполнение: с интегрированным соединителем - позволяет легко стыковать лотки без дополнительных деталей
• Крышка: предусмотрена, но поставляется отдельно - требуется заказывать дополнительно
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам пожарной безопасности
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Цвет: серый - матовый, без покраски

Совместимость и монтаж

Лоток перфорированный 100х50х3000х0.55 сталь совместим с другими элементами системы ESCA от IEK: углы, переходники, кронштейны и крышки того же размерного ряда. Интегрированный соединитель позволяет быстро состыковать два лотка без сварки - достаточно совместить замки и зафиксировать болтами. Монтаж осуществляется на кронштейны или крепежные планки с шагом не более 1,5 метра. Для вертикальной прокладки рекомендуется использовать дополнительные фиксаторы. Установка возможна на стены, потолки, в каналах и на опорах. Крышка крепится на защелки - ее необходимо закупать отдельно (артикул зависит от модели).

Безопасность и стандарты

• Соответствует ТР ТС 004/2011 (безопасность электрооборудования)
• Соответствует ГОСТ Р 52868-2021 (системы кабеленесущие)
• Произведено по ТУ 27.33.13-002-83135016-2017
• Не выделяет токсичных веществ при нагреве
• Огнестойкий материал - не распространяет пламя

Преимущества

• Оцинкованная сталь обеспечивает долгую corrosion resistance - особенно важно во влажных средах
• Перфорация снижает массу и улучшает теплоотвод, предотвращая перегрев кабелей
• Интегрированный соединитель экономит время монтажа и исключает необходимость в дополнительных муфтах
• Высокая точность геометрии - гарантирует плотное соединение между элементами
• Подходит для автоматизированной сборки и модульной прокладки

Ограничения применения

• Не предназначен для прямого погружения в воду - IP-класс не указан, хотя цинк защищает от влаги, но не от постоянного контакта
• Толщина 0,55 мм не подходит для участков с высокими механическими нагрузками (например, проезд тяжелой техники)
• Крышка продается отдельно - нельзя использовать без нее, если нужна герметизация
• Не рекомендуется для установки в агрессивных химических средах (кислоты, щелочи)
• При температуре ниже -40C возможно хрупкое разрушение цинкового слоя - проверьте условия эксплуатации

Примеры использования

• Прокладка кабелей управления на конвейере в пищевом цехе
• Сборка кабельной трассы в серверной комнате с вентиляцией через перфорацию
• Монтаж слаботочных сетей (LAN, CCTV) в офисном здании с подвесными потолками
• Формирование трассы на открытой площадке под навесом - например, возле насосной станции
• Замена старых алюминиевых лотков на более прочные стальные в производственном корпусе

Практические советы

• При расчете длины трассы учтите, что каждый лоток имеет длину 3 м - используйте соединители для удлинения, чтобы избежать лишних стыков
• Для вертикальных участков обязательно применяйте крепления каждые 1–1,2 м
• Выбирайте крышку с учетом типа кабелей - для слаботочных лучше использовать прозрачные или съемные варианты для быстрого доступа
• Проверяйте соответствие посадочного диаметра крепежа - стандартные отверстия под M6/M8
• Артикул clp10-050-100-055-100 - это базовый элемент; для завершения системы нужны углы, ответвления и крышки из серии ESCA
• При работе в местах с частыми вибрациями (станки, компрессоры) усиливайте крепление и используйте демпферные прокладки
