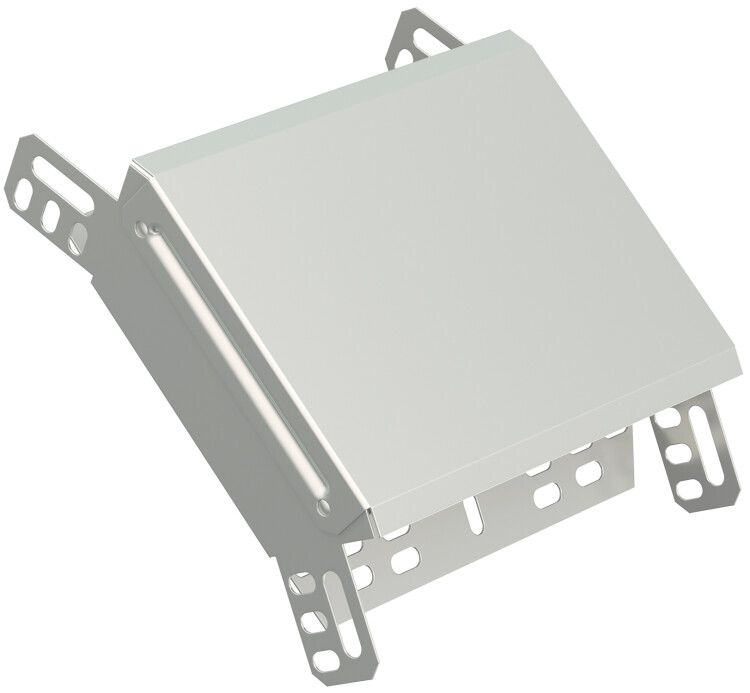

Поворот на 45 градусов вертикальный внешний 50х100мм - CLP3N-050-100 IEK

Поворот для кабельного лотка вертикальный внешний 45 градусов 50х100мм от IEK (ИЭК), артикул clp3n-050-100, предназначен для изменения направления кабельной трассы под углом 45° в вертикальной плоскости. Этот элемент обеспечивает плавный переход кабелей между этажами или уровнями, сохраняя целостность защиты и удобство прокладки. Продукт входит в серию ESCA и совместим с другими элементами лотковой системы того же размера.

Назначение и область применения

Поворот для кабельного лотка вертикальный внешний 45 градусов 50х100мм используется там, где необходимо изменить направление кабельной трассы с горизонтального на вертикальное или наоборот - под углом 45°. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта, ЖКХ и автоматизации. Особенно эффективен при монтаже в местах с ограниченным пространством, где нельзя использовать два прямых участка с двумя поворотами на 90°.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для снижения нагрузки на кабели при изгибе
• Размеры: высота 50 мм, ширина 100 мм - соответствует стандартному лотку 50×100 мм
• Материал: сталь оцинкованная, толщиной 1 мм - прочная, жесткая конструкция
• Покрытие: горячее цинкование по технологии Сендзимира - защитный слой 10–20 мкм, устойчив к коррозии
• Внутренний радиус: 300 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Крышка: в комплекте, фиксируется на защелках - обеспечивает защиту от пыли, влаги и механических воздействий
• Температурный диапазон: от –60C до +60C - работает в суровых условиях, включая холодильники, открытые площадки, печные отделения
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Цвет: серый - стандартизированный цвет для промышленных систем

Совместимость и монтаж

Поворот для кабельного лотка вертикальный внешний 45 градусов 50х100мм совместим с лотками серии ESCA от IEK (ИЭК) аналогичного размера (50×100 мм). Крепится болтовым способом к прямым участкам лотка через предварительно просверленные отверстия. Интегрированный соединитель исключает необходимость дополнительных деталей - достаточно выровнять и закрутить болты. Установка возможна как на стене, так и на потолке или в нишах. Для герметичности рекомендуется использовать уплотнители на стыках, если система работает во влажной среде.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80 - нормативу для металлических кабельных лотков. Горячее цинкование обеспечивает электроизоляцию корпуса от коррозии, что снижает риск возникновения блуждающих токов. Наличие крышки соответствует требованиям безопасности при работе в зонах с повышенной запылённостью и доступом персонала.

Преимущества

• Одиночный элемент вместо двух поворотов на 90° - экономит место и время монтажа
• Интегрированный соединитель - минимизирует количество крепёжных элементов и уменьшает риск сборки с перекосом
• Горячее цинкование - долговечнее, чем гальванизация, особенно в агрессивных средах
• Крышка в комплекте - не требует докупки, снижает стоимость установки
• Работает при экстремальных температурах - подходит для холодных и жарких помещений

Ограничения применения

• Не предназначена для использования в качестве основного несущего элемента - должна крепиться к прямым участкам лотка
• Не подходит для кабелей с внутренним радиусом изгиба более 300 мм - проверьте спецификацию кабеля перед монтажом
• Не является взрывозащищённым устройством - не применяется в зонах категории В-Iб и выше
• Не рассчитана на частую демонтажную эксплуатацию - многократные разборки могут повредить резьбу креплений

Примеры использования

• Переход кабелей с первого этажа на второй в производственном цехе
• Подвод питания к оборудованию на подвесных конструкциях (конвейеры, кран-балки)
• Прокладка сигнализационных кабелей в теплицах и холодильных камерах
• Обустройство трассы в тоннелях, где требуется плавный поворот без острых углов

Практические советы

• Перед монтажом проверьте соответствие размеров: лоток 50×100 мм должен точно входить в поворот - расхождение даже на 2 мм затруднит сборку
• Закручивайте болты равномерно, чтобы не деформировать корпус; используйте динамометрический ключ, если есть возможность
• Если трасса проходит в сыром месте - дополнительно промажьте стыки силиконовым герметиком
• При использовании с пластиковыми кабелями - убедитесь, что их минимальный радиус изгиба не меньше 300 мм
• Артикул clp3n-050-100 можно заказать в комплекте с прямыми участками и другими поворотами серии ESCA - это гарантирует единый стиль и совместимость
