Поворот плавн. 45град тип Г01 ESCA 50х300мм | CPG01-0-45-050-300 IEK

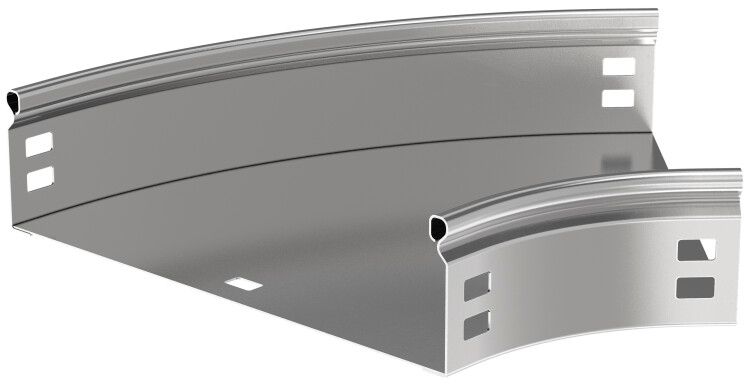

Поворот плавный 45 градусов тип Г01 ESCA 50х300мм от IEK используется для плавного изменения направления кабельной трассы под углом 45°, обеспечивая безопасную прокладку проводов и кабелей в горизонтальной плоскости. Аксессуар выполнен из оцинкованной стали и соответствует требованиям ГОСТ Р 52868-2007.

Назначение и область применения

Поворот плавный 45 градусов тип Г01 ESCA 50х300мм применяется в кабельных каналах для создания плавного перехода между прямыми участками трассы. Подходит для прокладки силовых, управляющих и слаботочных кабелей в помещениях и на открытых площадках. Используется в системах распределения электроэнергии на заводах, в торговых центрах, жилых комплексах и объектах инфраструктуры.

Технические характеристики

• Угол поворота: 45 градусов
• Тип изделия: Угол
• Материал: Сталь оцинкованная
• Покрытие: Оцинковано по методу Сендзимира (слой цинка ≥10 мкм)
• Толщина стенки: 0,8 мм
• Высота профиля: 50 мм
• Ширина профиля: 300 мм
• Внутренний радиус изгиба: 100 мм
• Цвет: Серый
• Степень защиты: IP00 (без защиты от воды и пыли)
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2
• Рабочий температурный диапазон: от –50 C до +40 C
• Срок службы: 20 лет
• Исполнение: С соединительным разъемом
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот плавный 45 градусов тип Г01 ESCA 50х300мм совместим с другими элементами системы ESCA того же профиля (высота 50 мм). Соединение осуществляется через заводской разъем - требуется фиксация болтами или защелками в зависимости от типа основного канала. Монтаж выполняется после сборки прямых участков. Не требует специальных инструментов, кроме отвертки или ключа для затяжки крепежа. Учитывайте внутренний радиус 100 мм - он определяет минимальный допустимый радиус изгиба кабеля внутри канала.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для металлических кабельных каналов. Применение в условиях с высокой влажностью и перепадами температур возможно благодаря климатическому исполнению У2/ХЛ2/УХЛ2/ОМ2. Отсутствие степени защиты IP00 означает, что изделие не предназначено для открытых зон без корпуса или крышки - необходимо использовать в составе закрытой кабельной системы.

Преимущества

• Оцинкование по методу Сендзимира обеспечивает долговечную коррозионную стойкость даже в агрессивных средах
• Плавный изгиб снижает механическую нагрузку на кабели при прокладке
• Фиксированная форма и точные геометрические параметры обеспечивают надежное соединение с другими элементами ESCA
• Срок службы 20 лет позволяет минимизировать замены в течение всего жизненного цикла объекта

Ограничения применения

• Не используется самостоятельно - требует установки в составе закрытой кабельной системы с крышкой
• Не рассчитан на внешнюю эксплуатацию без дополнительной защиты от осадков и прямого воздействия окружающей среды
• Подходит только для кабелей с наружным диаметром, позволяющим свободный проход через внутренний радиус 100 мм
• Не рекомендуется применять в местах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Переход кабельной трассы вдоль стены под углом 45° в производственном цехе
• Обход препятствий (колонн, трубопроводов) в офисных зданиях
• Соединение вертикального и горизонтального участков шахты в многоэтажном доме
• Прокладка сигнальных кабелей в автоматических линиях на пищевых предприятиях

Практические советы

• Проверьте соответствие толщины стенки (0,8 мм) и высоты (50 мм) других элементов системы ESCA перед заказом
• При использовании в холодных регионах (климат УХЛ2) убедитесь, что кабели сохраняют гибкость при температуре ниже –30 C
• Не используйте этот угол как самостоятельный корпус - всегда закрывайте его крышкой для предотвращения попадания пыли и влаги
• При необходимости увеличить радиус изгиба - комбинируйте два таких поворота под 90° вместо одного большого
• Закупайте запасные части заранее - совместимость возможна только с оригинальными элементами ESCA от IEK
