Поворот лестничный на 45 гр. 50х300 R300 | LLK2P3-050-300 IEK

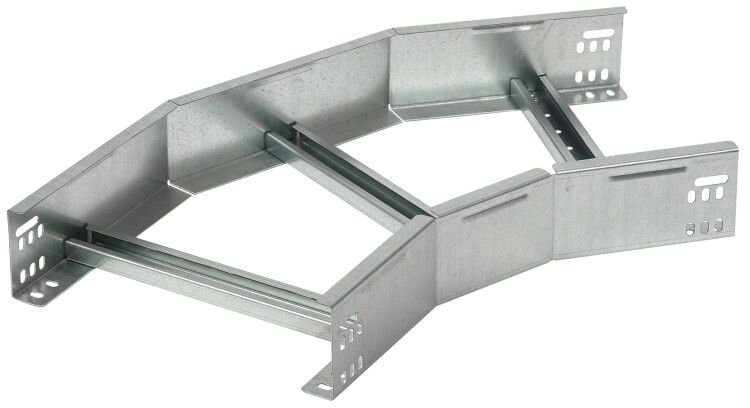

Поворот лестничный на 45 градусов 50х300 R300 от IEK (ИЭК) - элемент кабельной трассы серии LESTA (артикул llk2p3-050-300), предназначенный для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Подходит для прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Поворот лестничный на 45 градусов 50х300 R300 используется для плавного изменения направления кабельной трассы без резких изгибов, что снижает риск повреждения изоляции проводов. Применяется в системах кабельного лоточного оборудования там, где требуется изменить траекторию трассы - например, вокруг колонн, перегородок или при переходе между этажными уровнями. Особенно удобен в помещениях с ограниченным пространством.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход трассы без острых углов
• Ширина лотка: 300 мм - позволяет укладывать до 8–12 кабелей среднего сечения (зависит от типа и диаметра)
• Высота бортика: 50 мм - защищает кабели от выпадения и механических воздействий
• Внутренний радиус: 300 мм - соответствует минимальному допустимому радиусу изгиба для большинства кабелей
• Материал: оцинкованная сталь - устойчив к коррозии, подходит для сухих и moderately влажных помещений
• Покрытие: оцинкованное - продлевает срок службы, не требует дополнительной антикоррозийной обработки
• Тип крепления: болтовое - фиксируется к основному лотку или кронштейну с помощью болтов М8/М10
• Исполнение: с интегрированным соединительным разъёмом - позволяет легко соединять с другими элементами трассы без дополнительных муфт
• Цвет: 7047 (серый) - совпадает с цветовой гаммой других элементов серии LESTA
• Поддержка больших расстояний: да - возможно использование с опорами через 1,5–2 метра без прогиба

Совместимость и монтаж

Поворот лестничный на 45 градусов 50х300 R300 совместим с лотками серии LESTA от IEK (ИЭК) шириной 300 мм и высотой 50 мм. Для установки используются стандартные болты M8/M10. Соединение происходит через интегрированный разъём - достаточно выровнять кромки и закрутить болты. Крышка не включена в комплект - её необходимо заказать отдельно (например, модель LLK2C-050-300). Установка возможна как на стене, так и на потолке с использованием кронштейнов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и рекомендациям IEC 61537 для кабельных лотков. Оцинкованное покрытие обеспечивает безопасную работу в условиях повышенной влажности, однако не предназначен для постоянного контакта с водой или агрессивными химическими средами. Температурный режим эксплуатации: от –40C до +60C.

Преимущества

• Интегрированный разъём исключает необходимость в дополнительных переходниках - экономит время монтажа
• Радиус 300 мм соответствует нормам для кабелей с жилами до 95 мм2 - не нарушает технологические требования
• Оцинкованная сталь устойчива к окислению, не требует периодической покраски
• Форма поворота минимизирует трение кабеля при протяжке
• Совместимость с сериями LESTA и LLK - возможность сборки единой системы без адаптеров

Ограничения применения

• Не применяется для вертикальных поворотов - только для горизонтальных участков трассы
• Не подходит для кабелей с минимальным радиусом изгиба менее 300 мм (например, некоторые многожильные оптоволоконные линии)
• Не рассчитан на внешнюю установку без защиты от осадков - даже с оцинковкой долгосрочное воздействие дождя и снега недопустимо
• Крышка не входит в комплект - обязательна покупка отдельно для полноценной защиты

Примеры использования

• Прокладка кабелей в серверных помещениях - поворот вокруг стоек и шкафов
• Обход колонн в офисных зданиях при прокладке сети Ethernet и питания
• Переход трассы вдоль стены с изменением направления на 45° в цехах с оборудованием
• Связка двух параллельных лотков в распределительном щите

Практические советы

• При проектировании учтите внутренний радиус 300 мм - он определяет, какие кабели можно протягивать без риска повреждения
• Закупайте крышку отдельно - без неё кабели остаются открытыми, что нарушает требования безопасности
• Для длинных трасс используйте опоры каждые 1,5–2 м - особенно если нагрузка на лоток велика
• Проверьте соответствие ширины и высоты этого поворота другим элементам трассы перед заказом - все детали серии LESTA должны совпадать по габаритам
• При затяжке болтов не переусердствуйте - оцинкованная сталь мягче нержавейки, есть риск срезать резьбу
