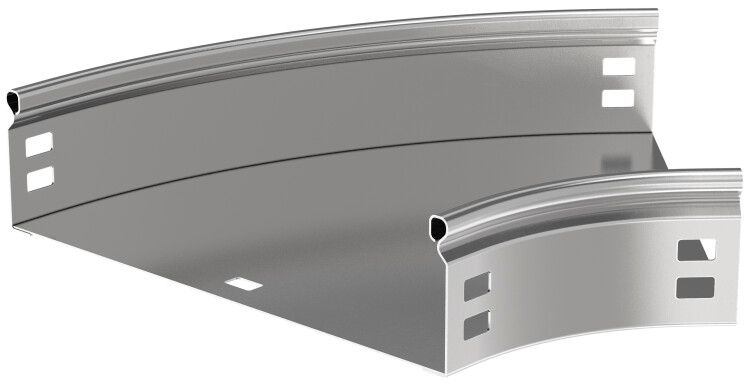

Поворот плавн. 45град тип Г01 ESCA 80х300мм IEK | CPG01-0-45-080-300

Поворот плавный 45 градусов тип Г01 ESCA 80х300мм от IEK используется для плавного изменения направления кабельной трассы под углом 45°, обеспечивая безопасную прокладку проводов и кабелей в горизонтальной плоскости. Артикул cpg01-0-45-080-300 соответствует требованиям ГОСТ Р 52868-2007 и рассчитан на длительную эксплуатацию в условиях промышленных объектов.

Назначение и область применения

Поворот плавный 45 градусов тип Г01 ESCA 80х300мм применяется в системах кабельных каналов для создания плавного перехода между прямыми участками трассы. Подходит для прокладки силовых, управляющих и слаботочных кабелей в помещениях и на открытых площадках. Используется в промышленных зонах, на заводах, в распределительных пунктах, на транспорте и в других местах, где требуется изменить направление трассы без острых изгибов.

Технические характеристики

• Угол поворота: 45 градусов
• Тип изделия: Угол
• Материал: Сталь оцинкованная
• Покрытие: Оцинковано по методу Сендзимира (слой цинка ≥10 мкм)
• Толщина стенки: 0,8 мм
• Высота: 80 мм
• Ширина: 300 мм
• Внутренний радиус: 100 мм
• Степень защиты: IP00 (без защиты от воды и пыли - требует установки внутри закрытых каналов)
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 (для умеренного, холодного и тропического климата)
• Рабочий температурный диапазон: от –50 C до +40 C
• Срок службы: 20 лет
• Исполнение: С соединительным разъемом - совместим с другими элементами системы ESCA
• Цвет: Серый

Совместимость и монтаж

Поворот плавный 45 градусов тип Г01 ESCA 80х300мм совместим с другими элементами серии ESCA, имеющими одинаковые габариты и тип соединения. Монтаж осуществляется путём защёлкивания или фиксации с помощью болтов в соответствии с конструкцией кабельного канала. Соединительный разъем позволяет легко собирать и разбирать трассу без дополнительных крепежей. Для герметичности необходимо использовать крышки и другие элементы защиты - они в комплект не входят.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для металлических кабельных каналов. Применение оцинкованной стали по методу Сендзимира гарантирует долговечность и устойчивость к коррозии. Несмотря на высокую механическую прочность, степень защиты IP00 требует обязательного использования в закрытых системах - не допускается открытая прокладка в средах с влагой, пылью или агрессивными веществами.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения изоляции кабеля при прокладке
• Оцинкование по методу Сендзимира обеспечивает равномерное покрытие и повышенную коррозионную стойкость
• Фиксация через соединительный разъем ускоряет сборку и исключает необходимость сварки или дополнительных креплений
• Работоспособность при экстремальных температурах - от –50 C до +40 C - делает изделие пригодным для использования в суровых климатических условиях
• Срок службы 20 лет снижает затраты на замену и обслуживание

Ограничения применения

• Не предназначена для открытой прокладки - IP00 не защищает от влаги, пыли и внешних воздействий
• Требует наличия крышек и других элементов системы ESCA для полноценной работы
• Не рекомендуется применять в агрессивных химических средах без дополнительной защиты
• Подходит только для кабелей, которые могут проходить через внутренний радиус 100 мм - проверьте минимальный радиус изгиба кабеля перед монтажом

Примеры использования

• Прокладка кабелей в цехах металлургических заводов
• Изменение направления трассы в распределительных щитах
• Обход препятствий на конвейерных линиях
• Системы автоматизации на пищевых производствах
• Кабельные трассы в холодильных камерах и наружных установках при низких температурах

Практические советы

• Перед монтажом убедитесь, что выбранный кабель имеет достаточный радиус изгиба - он должен быть больше или равен 100 мм
• Для надежной фиксации используйте только совместимые элементы серии ESCA - несовпадение габаритов может привести к плохому контакту
• При использовании в сырых помещениях обязательно закрывайте поворот крышкой и герметизируйте стыки
• Проверяйте целостность оцинкованного слоя после транспортировки - при наличии повреждений обработайте их антикоррозийным составом
• Поворот плавный 45 градусов тип Г01 ESCA 80х300мм не является самостоятельным элементом - всегда комбинируйте его с прямыми участками и крышками
