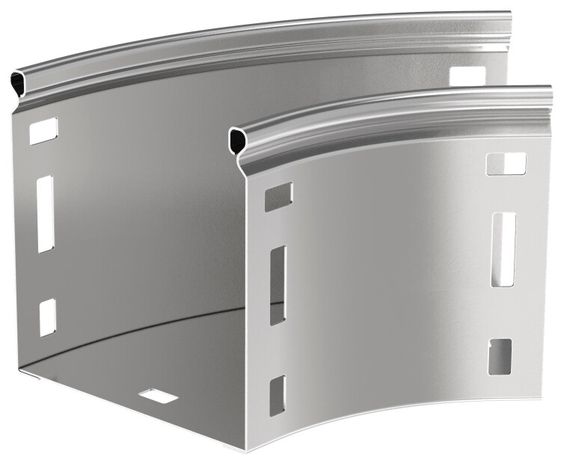

Поворот плавн. 45град тип Г01 ESCA 100х300мм | CPG01-0-45-100-300 IEK

Поворот плавный 45 градусов тип Г01 ESCA 100x300 мм - элемент кабельной трассы, обеспечивающий плавный горизонтальный поворот на 45° при прокладке кабелей. Изделие выполнено из оцинкованной стали, соответствует ГОСТ Р 52868-2007 и предназначено для использования в системах IEK (ИЭК) серии ESCA с артикулом cpg01-0-45-100-300.

Назначение и область применения

Поворот плавный 45 градусов тип Г01 ESCA 100x300 мм используется для изменения направления кабельной трассы в горизонтальной плоскости без резких изгибов. Применяется в штукатурных, бетонных и металлических каналах, где требуется сохранить целостность изоляции кабелей и обеспечить легкий проход проводов. Подходит для прокладки силовых, управляющих и слаботочных сетей в помещениях с нормальной влажностью и температурным режимом.

Технические характеристики

• Угол поворота: 45 градусов
• Внутренний радиус: 100 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Высота: 100 мм, Ширина: 300 мм - определяют внутреннее сечение канала
• Материал: сталь оцинкованная, покрытие - метод Сендзимира, толщина - 0,8 мм
• Степень защиты: IP00 - не защищен от попадания воды и пыли; применяется только внутри закрытых каналов
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает в условиях умеренного, холодного и влажного климата
• Диапазон рабочих температур: от –50 C до +40 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Исполнение: с соединительным разъемом - совместим с другими элементами системы ESCA
• Цвет: серый
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот плавный 45 градусов тип Г01 ESCA 100x300 мм совместим с другими элементами кабельной трассы серии ESCA от IEK (ИЭК): прямыми участками, углами, крышками и фланцами. Соединение осуществляется через стандартный замковый механизм. Монтаж выполняется после сборки основной трассы: поворот вставляется между двумя прямыми секциями и фиксируется щелчком. Крышка в комплект не входит - её необходимо приобрести отдельно (например, крышка ESCA для высоты 100 мм).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и параметры кабельных каналов. Оцинкование по методу Сендзимира гарантирует равномерный защитный слой цинка толщиной более 10 мкм, предотвращающий коррозию. Отсутствие степени защиты IP означает, что использование вне закрытых каналов запрещено - риск поражения током и повреждения кабелей при открытой установке крайне высок.

Преимущества

• Плавный радиус 100 мм снижает механическую нагрузку на изоляцию кабелей при протяжке
• Оцинкованная сталь обеспечивает долговечность даже в условиях повышенной влажности
• Разъемное соединение ускоряет сборку и демонтаж трассы
• Совместимость с серией ESCA позволяет использовать единые компоненты в проектах
• Устойчивость к перепадам температур от –50 C до +40 C расширяет зону применения

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP00 исключает контакт с водой и пылью
• Не используется в взрывоопасных средах - отсутствуют специальные маркировки и герметизация
• Требуется обязательная установка крышки - открытый поворот представляет опасность при обслуживании
• Не рекомендуется применять для кабелей с внешним диаметром более 90 мм - возможны трудности при протяжке

Примеры использования

• Прокладка кабелей в офисных зданиях - изменение направления трассы вокруг колонн и перегородок
• Обустройство кабельных путей на заводах - повороты вдоль конвейерных линий
• Системы автоматизации - организация маршрутов для сигнальных и управляющих кабелей
• Жилые дома - скрытая прокладка в стенах и потолках при использовании кабельных каналов ESCA

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 100 мм соответствовал минимальному радиусу изгиба используемых кабелей - особенно важен для многожильных и экранированных проводов
• Выбирайте крышку ESCA с подходящей высотой (100 мм) - она должна плотно защелкиваться, не деформируясь
• При работе в местах с частыми перепадами температур (например, холодные склады) убедитесь, что все соединения надежно зафиксированы - металл может менять форму при экстремальных значениях
• Не используйте этот поворот как самостоятельный элемент - он всегда должен быть частью полноценной кабельной трассы с крышками и прямыми участками
• При заказе комплекта учтите, что артикул cpg01-0-45-100-300 относится только к корпусу - крышка продается отдельно
