Крышка поворота плавн. 45град тип В20 ESCA 100мм | CPV41D-0-45-100-08 IEK

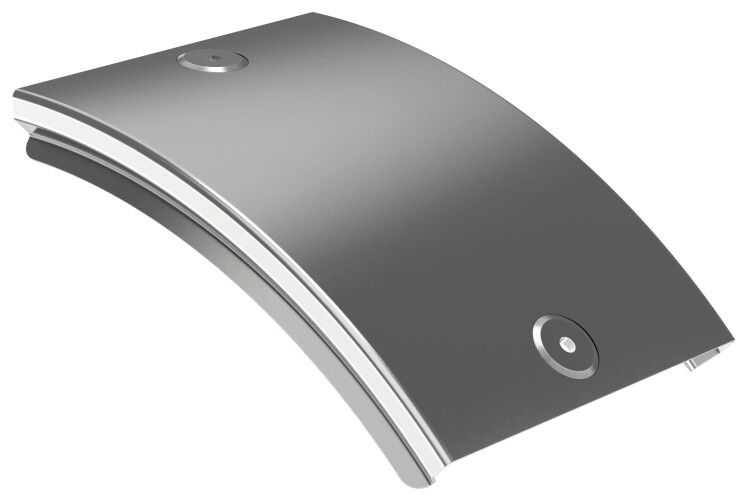

Крышка поворота плавный 45 град тип В20 ESCA 100мм от IEK - элемент системы кабельной трассы, обеспечивающий доступ к кабелям в местах изменения направления трассы под углом 45°. Артикул cpv41d-0-45-100-08 предназначен для установки в системах с жесткими требованиями к долговечности и защите от внешних воздействий.

Назначение и область применения

Крышка поворота плавный 45 град тип В20 ESCA 100мм используется для закрывания и герметизации участков кабельной трассы там, где требуется изменить направление прокладки кабеля на 45 градусов. Она обеспечивает быстрый доступ к проводникам для обслуживания, диагностики или модификации сети без демонтажа всей трассы. Применяется в промышленных объектах, на производственных линиях, в распределительных щитах, на транспорте и в других условиях, где требуется надежная фиксация и легкий доступ к кабелям.

Технические характеристики

• Угол поворота: 45 градусов - оптимальный угол для плавного перехода кабеля между секциями трассы;
• Материал: сталь с оцинковкой горячим способом по методу Сендзимира - обеспечивает высокую коррозионную стойкость и прочность;
• Толщина стенки: 0,8 мм - достаточна для механической устойчивости при минимальном весе;
• Тип крепления: защелка - позволяет открывать и закрывать крышку без инструментов;
• Степень защиты IP00 - не обеспечивает защиту от воды и пыли; применяется только внутри помещений или в защищённых каналах;
• Рабочий температурный диапазон: от –50 C до +40 C - подходит для холодных и умеренно теплых условий;
• Цвет: светло-серый - соответствует стандартному цвету металлических комплектующих IEK;
• Срок службы: 20 лет - гарантирует длительную эксплуатацию при соблюдении условий монтажа;
• Соответствие ГОСТ Р 52868-2007 - норматив для кабельных каналов и аксессуаров;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к использованию в помещениях с различными микроклиматическими условиями, включая повышенную влажность и колебания температуры.

Совместимость и монтаж

Крышка поворота плавный 45 град тип В20 ESCA 100мм совместима со всеми основными сериями кабельных каналов IEK ESCA с шириной 100 мм. Монтаж осуществляется путём установки крышки поверх уже смонтированного поворотного элемента трассы. Защелки расположены по периметру - достаточно прижать крышку до характерного щелчка. Для демонтажа - потянуть за край крышки вверх. Не требует сверления или болтового крепления. Подходит для сборки как на полу, так и на вертикальных поверхностях.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным каналам и аксессуарам для электромонтажа. Климатические категории У2/ХЛ2/УХЛ2/ОМ2 позволяют использовать продукцию в большинстве промышленных зданий России и стран СНГ. Отсутствие степени защиты IP00 означает, что применение вне закрытых корпусов или в сырых средах недопустимо - риск поражения током и короткого замыкания возрастает.

Преимущества

• Высокая механическая прочность благодаря стальной основе и толщине 0,8 мм;
• Долговечность - оцинковка по методу Сендзимира даёт защитный слой цинка более 10 мкм, предотвращающий коррозию даже при частых перепадах температур;
• Быстрый доступ к кабелям - система защелок исключает необходимость использования инструментов при обслуживании;
• Совместимость с другими элементами серии ESCA - легко формируется целостная трасса без необходимости адаптеров;
• Стандартный цвет и форма - не требуют дополнительной окраски или доработки после установки.

Ограничения применения

• Не предназначена для открытых площадок, улиц, подземных коллекторов или мест с постоянным контактом с водой - степень защиты IP00 не обеспечивает ни гидро-, ни пылезащиту;
• Не рекомендуется для использования в агрессивных химических средах - хотя цинкование устойчиво, длительный контакт с кислотами или щелочами снижает срок службы;
• Подходит только для трасс шириной 100 мм - несовместима с другими размерами каналов;
• Не рассчитана на нагрузку выше массы самого изделия - нельзя использовать как несущий элемент или точку крепления оборудования.

Примеры использования

• Закрытие поворота кабельного канала в цеху на заводе, где кабели меняют направление от стены к оборудованию;
• Обслуживание силовой трассы в распределительном пункте - крышка открывается для проверки состояния изоляции или замены провода;
• Формирование маршрута кабеля в автоматизированной линии производства - плавный поворот минимизирует перегибы и износ проводников;
• Монтаж в холодильных камерах или логистических комплексах - работает при температурах ниже нуля, пока не попадает под прямой контакт с влагой.

Практические советы

• Перед установкой убедитесь, что внутренняя часть поворотного элемента чистая - грязь или острые края кабеля могут повредить изоляцию при закрывании крышки;
• Не используйте усилие при закрывании - защелки работают мягко; если не защёлкиваются - проверьте правильность выравнивания;
• При ремонте трассы - всегда отключайте питание перед открытием крышки, даже если она имеет IP00 - опасность остаётся;
• Для увеличения срока службы в условиях повышенной влажности - периодически осматривайте места стыков на предмет начала коррозии;
• Артикул cpv41d-0-45-100-08 - единственный подходящий вариант для 100-миллиметровых трасс типа В20; другие артикулы не взаимозаменяемы.
