Поворот плавн. 45град тип Г01 ESCA 100х200мм | CPG01-0-45-100-200 IEK

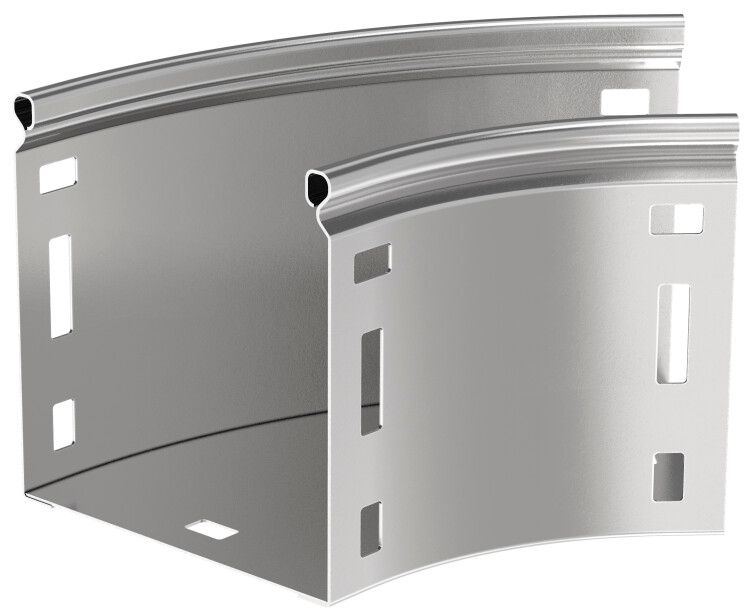

Поворот плавный 45 градусов тип Г01 ESCA 100х200мм от IEK используется для плавного изменения направления кабельной трассы под углом 45°, обеспечивая безопасную прокладку проводов и кабелей в горизонтальной плоскости. Аксессуар выполнен из оцинкованной стали и рассчитан на длительную эксплуатацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Поворот плавный 45 градусов тип Г01 ESCA 100х200мм применяется в кабельных каналах и лотках для создания плавного перехода между участками трассы. Подходит для прокладки силовых, управляющих и слаботочных кабелей в помещениях и на открытых площадках. Часто используется в промышленных объектах, на транспорте, в энергетике и в системах автоматизации.

Технические характеристики

• Угол поворота: 45 градусов
• Внутренний радиус: 100 мм - позволяет прокладывать кабели без изгиба сверх допустимого радиуса
• Размеры: высота 100 мм, ширина 200 мм - соответствует стандартным лоткам и каналам
• Материал: сталь оцинкованная по методу Сендзимира - прочная, устойчивая к коррозии
• Толщина стенки: 0,8 мм - достаточна для механической жесткости при монтаже
• Цвет: светло-серый - совместим с большинством металлических кабельных систем
• Степень защиты: IP00 - не защищен от попадания воды и пыли; требует установки внутри закрытых каналов или корпусов
• Диапазон температур: от –50 C до +40 C - работает в холодных и умеренных климатах
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Исполнение: с соединительным разъемом - обеспечивает быстрое и надежное соединение с другими элементами трассы
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным изделиям

Совместимость и монтаж

Поворот плавный 45 градусов тип Г01 ESCA 100х200мм совместим с кабельными лотками и каналами того же типа и размера, произведенными по ГОСТ Р 52868-2007. Соединение осуществляется через фланцевые разъемы - требуется выравнивание и плотное прилегание. Монтаж выполняется болтовым креплением к основанию или другим элементам трассы. Установка возможна как в горизонтальных, так и в вертикальных секциях системы, если конструкция позволяет.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным путям. Отсутствие степени защиты (IP00) означает, что использование вне герметичных коробов или каналов недопустимо - риск повреждения кабеля внешними воздействиями. Применение в средах с агрессивными химическими веществами или постоянным контактом с водой запрещено.

Преимущества

• Плавный радиус 100 мм снижает нагрузку на изоляцию кабелей при прокладке
• Оцинкование по методу Сендзимира гарантирует долгую защиту от ржавчины даже при механическом воздействии
• Фланцевое соединение ускоряет сборку и исключает необходимость сварки
• Поддерживает работу в широком температурном диапазоне - от Arctic до умеренного климата
• Совместим с продукцией серии ESCA от IEK - легко интегрируется в существующие системы

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты - IP00 не предохраняет от влаги и пыли
• Не рекомендуется использовать в местах с частыми ударными нагрузками - толщина 0,8 мм не обеспечивает высокую механическую прочность против деформаций
• Крышка в комплект не входит - необходимо дополнительно приобрести крышку подходящего типа
• Не подходит для кабелей с минимальным радиусом изгиба более 100 мм - проверьте спецификацию кабеля перед монтажом

Примеры использования

• Переход кабельной трассы в распределительном щите с изменением направления на 45°
• Обход препятствий (балки, трубопроводы) в производственном цехе
• Прокладка сигнальных кабелей в системах автоматизации станков
• Сборка кабельных лотков в теплицах, холодильных камерах и на железнодорожных терминалах

Практические советы

• Перед монтажом проверьте внутренние размеры лотка - совпадают ли они с шириной 200 мм и высотой 100 мм
• Используйте только крышки, совместимые с сериями ESCA - не все модели обеспечивают герметичность
• При использовании в сыром помещении обязательно закрывайте трассу герметичными крышками и боковыми планками
• Не затягивайте болты слишком сильно - тонкая сталь (0,8 мм) легко деформируется
• Проверьте радиус изгиба вашего кабеля - он должен быть меньше или равен 100 мм
