Поворот плавн. 90град тип В20 ESCA 100х200мм | CPV41-0-90-100-200 IEK

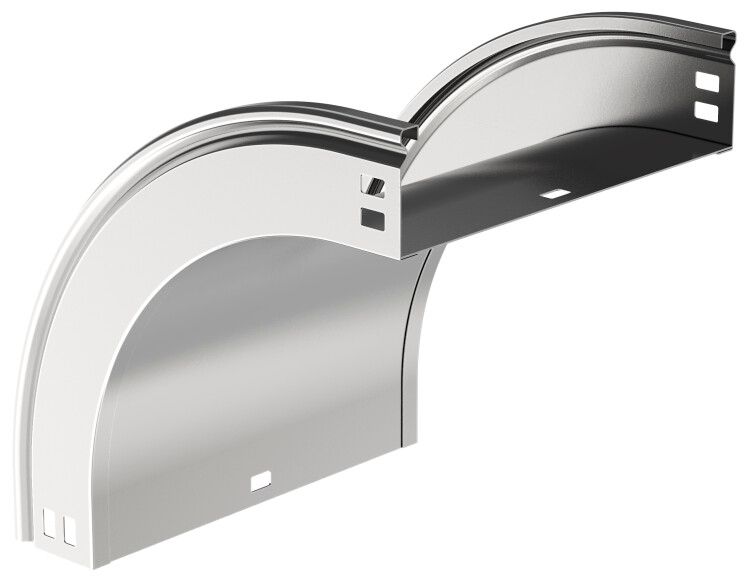

Поворот плавный 90 градусов тип В20 100х200 мм от IEK (ИЭК) - элемент кабельной трассы для плавного изменения направления проводов и кабелей на 90 градусов. Артикул cpv41-0-90-100-200 выполнен из оцинкованной стали и рассчитан на длительную эксплуатацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Поворот плавный 90 градусов тип В20 100х200 мм используется для организации вертикального внешнего поворота кабельной трассы. Применяется в системах прокладки кабелей в помещениях и на открытых участках - например, в промышленных зданиях, на элеваторах, в трансформаторных подстанциях, на объектах ЖКХ и энергетики. Подходит для кабелей с малым и средним сечением, где требуется избежать острых углов, снижающих срок службы изоляции.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает плавный переход без перегибов кабеля
• Внутренний радиус: 100 мм - соответствует минимальному допустимому радиусу изгиба для большинства силовых и контрольных кабелей
• Высота: 100 мм, ширина: 200 мм - определяют габариты прохода и совместимость с другими элементами трассы
• Материал: сталь оцинкованная по методу Сендзимира - устойчивость к коррозии за счёт равномерного цинкового покрытия толщиной ≥10 мкм
• Толщина стенки: 0,8 мм - достаточна для механической прочности при монтаже и эксплуатации
• Степень защиты IP00 - не имеет герметичной защиты; применяется только внутри помещений или в закрытых каналах
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает при температурах от –50 C до +40 C, подходит для холодных регионов и неотапливаемых площадок
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии агрессивных химических сред
• Цвет: светло-серый - соответствует цветовой гамме других элементов серии ESCA

Совместимость и монтаж

Поворот плавный 90 градусов тип В20 100х200 мм оснащён соединительным разъёмом в комплекте - позволяет легко фиксировать его между прямыми участками кабельной трассы. Монтаж осуществляется путём вставки в смежные элементы и фиксации болтовыми соединениями. Для надёжности рекомендуется использовать крепёж того же класса corrosion resistance, что и сам корпус. Крышка в комплект не входит - её необходимо приобрести отдельно, если требуется защита от доступа посторонних предметов.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для кабельных каналов и лотков. Отсутствие степени защиты IP выше IP00 требует обязательного размещения в защищённых зонах - без доступа воды, пыли и механических воздействий. Недопустимо использование во взрывоопасных зонах, на открытом воздухе без кожуха или в местах постоянного контакта с жидкостями.

Преимущества

• Плавный радиус 100 мм предотвращает повреждение изоляции кабелей при прокладке
• Оцинкование по методу Сендзимира гарантирует долгую защиту от ржавчины даже в сыром воздухе
• Совместимость с элементами серии ESCA - возможность сборки единой системы без адаптеров
• Универсальный угол 90° - подходит для большинства стандартных схем трассировки
• Низкий вес и простота установки - снижают трудозатраты при монтаже

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты - IP00 не защищает от влаги и пыли
• Не подходит для кабелей с большим наружным диаметром - внутренний радиус 100 мм ограничивает максимальный размер жил
• Требуется отдельная крышка для полноценной защиты - без неё возможен доступ к кабелям
• Не рекомендуется применять в агрессивных средах: кислоты, щёлочи, солевые растворы - даже оцинкованная сталь подвержена химической коррозии

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в распределительном щите
• Обход колонны или трубопровода в производственном цехе
• Прокладка сигнальных кабелей в автоматизированных системах управления
• Сборка трассы в неотапливаемом складском помещении с высокой влажностью

Практические советы

• Проверьте посадочные размеры перед заказом - ширина 200 мм и высота 100 мм должны точно соответствовать другим элементам трассы
• Для кабелей с жесткой изоляцией (например, АВВГ, NYM) проверьте соответствие минимального радиуса изгиба - он не должен быть меньше 100 мм
• Закупайте крышку отдельно, если нужна защита от пыли и случайного прикосновения - модель должна совпадать по сериям (ESCA)
• При монтаже в местах с вибрацией используйте антивибрационные прокладки и затягивайте крепёж с моментом, указанным в руководстве IEK
• Не используйте этот поворот в качестве основного несущего элемента - он не рассчитан на нагрузку свыше массы кабелей и собственного веса
