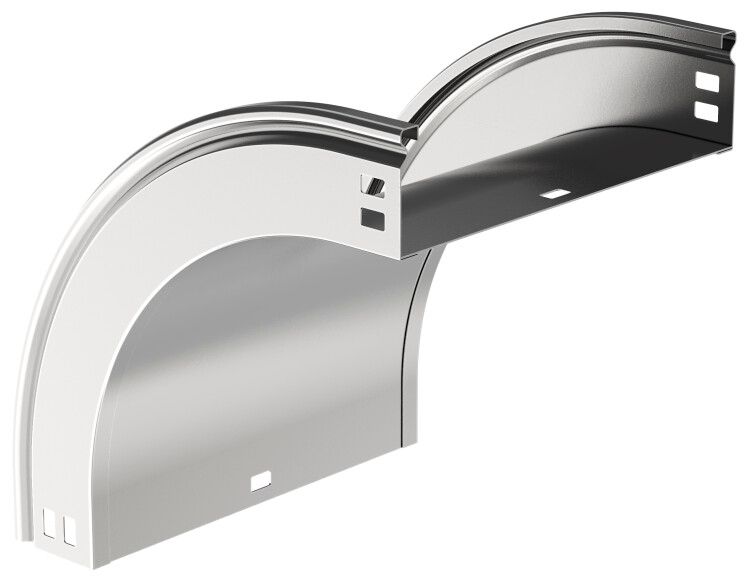

Поворот плавн. 90град тип В20 ESCA 100х300мм | CPV41-0-90-100-300 IEK

Поворот плавный 90 градусов тип В20 100х300мм от IEK (ИЭК) - элемент кабельной трассы для плавного изменения направления проводов и кабелей на 90 градусов. Артикул cpv41-0-90-100-300 рассчитан на длительную эксплуатацию в условиях промышленных объектов, где важна надежность и долговечность.

Назначение и область применения

Поворот плавный 90 градусов тип В20 100х300мм используется для организации вертикального внешнего поворота кабельной трассы. Применяется там, где требуется изменить направление кабеля без резких изгибов - например, при переходе между этажами, вокруг колонн или вдоль стен. Подходит для прокладки силовых, управляющих и сигнальных кабелей в кабельных каналах, лотках и коробах. Устанавливается в системах, соответствующих ГОСТ Р 52868-2007.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает плавный переход без перегибов кабелей
• Внутренний радиус: 100 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Размеры: высота 100 мм, ширина 300 мм - определяют внутреннее сечение тракта
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии
• Толщина металла: 0,8 мм - достаточна для жесткости при монтаже, сохраняет форму под нагрузкой
• Цвет: светло-серый - совместим с большинством стандартных кабельных систем
• Степень защиты IP00 - не защищен от попадания воды и пыли; применяется только внутри закрытых каналов
• Диапазон температур: от –50 C до +40 C - работает в холодных и умеренных климатических зонах
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - предназначено для эксплуатации в помещениях и на открытых площадках с контролируемым микроклиматом
• Срок службы: 20 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Поворот плавный 90 градусов тип В20 100х300мм имеет соединительный разъем в комплекте - позволяет легко стыковать с прямыми участками кабельного лотка того же типа. Монтаж осуществляется болтовым соединением или фиксацией на кронштейнах. Для герметичности необходимо использовать крышки (в комплект не входят). Убедитесь, что посадочные размеры совпадают с другими элементами системы ESCA от IEK. Не рекомендуется применять в местах с механическими воздействиями без дополнительной защиты корпуса.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007 - норматива для кабельных изделий в электроустановках. Отсутствие степени защиты IP00 требует установки исключительно в защищённых средах - внутри кабельных каналов, коробов или помещений. Наличие оцинкованного покрытия снижает риск возникновения коррозии, что важно для безопасности и долговечности системы.

Преимущества

• Плавный радиус 100 мм предотвращает повреждение изоляции кабелей при прокладке
• Оцинкование по методу Сендзимира гарантирует долгую защиту от ржавчины даже в сырых помещениях
• Стандартные размеры обеспечивают совместимость с продукцией серии ESCA от IEK
• Фиксация через комплектный разъем ускоряет сборку и минимизирует количество крепежа
• Поддержка широкого температурного диапазона делает возможным использование в неотапливаемых зонах

Ограничения применения

• Не предназначен для наружной установки без дополнительной оболочки - степень защиты IP00 не защищает от влаги и пыли
• Не следует использовать в местах с постоянными ударными нагрузками - толщина 0,8 мм недостаточна для экстремальных механических воздействий
• Требуется обязательная установка крышки - без неё кабели остаются открытыми, нарушая безопасность и нормы ПУЭ
• Не подходит для кабелей с большим наружным диаметром - проверьте соответствие радиуса изгиба согласно спецификациям кабеля

Примеры использования

• Переход кабельной трассы с первого этажа на второй в промышленном здании
• Обход колонны в распределительном щите или серверной комнате
• Смена направления трассы вдоль стены в цехе с конвейерной линией
• Сборка кабельного лотка в холодильной камере с температурой ниже 0 C

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 100 мм соответствовал минимальному радиусу изгиба используемых кабелей - особенно для многожильных и чувствительных к деформации типов
• Используйте только крышки, совместимые с сериями ESCA - несовместимые крышки могут не плотно прилегать
• При использовании в условиях повышенной влажности дополнительно смажьте места соединения антикоррозийной смазкой
• Для удобства сборки начинайте монтаж с прямых участков, затем подсоединяйте поворот - так проще выровнять всю трассу
• Артикул cpv41-0-90-100-300 - часть единой системы IEK ESCA; все остальные элементы (углы, тройники, крышки) должны быть из этой же серии для гарантированной совместимости
