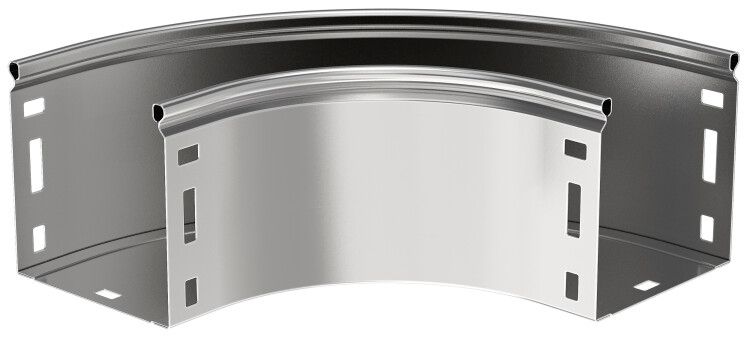

Поворот кабельного лотка ESCA Г01 100x200 90° IEK (ИЭК) CPG01-0-90-100-200

Поворот плавный 90 градусов тип Г01 ESCA 100x200 мм от IEK используется для плавного изменения направления кабельной трассы в горизонтальной плоскости. Этот элемент серии ESCA обеспечивает надежную прокладку кабелей в условиях повышенной влажности и перепадов температур, сохраняя целостность проводников за счет прочной оцинкованной конструкции.

Назначение и область применения

Поворот плавный 90 градусов тип Г01 ESCA 100x200 мм применяется для организации горизонтальных поворотов в кабельных каналах и лотках. Он позволяет избежать острых углов, которые могут повредить изоляцию кабелей при прокладке. Подходит для прокладки силовых, управляющих и слаботочных сетей в помещениях и на открытых участках.

Технические характеристики

• Угол поворота: 90 градусов
• Внутренний радиус: 100 мм - обеспечивает минимальное напряжение на кабелях при изгибе
• Высота: 100 мм, ширина: 200 мм - определяют внутреннее сечение для прохода кабелей
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии
• Толщина стенки: 0,8 мм - достаточна для механической жесткости при монтаже
• Степень защиты: IP00 - не имеет защиты от воды и пыли; требует установки внутри закрытых каналов или лотков
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допускает работу в условиях умеренного, холодного и влажного климата
• Рабочий температурный диапазон: от –50 C до +40 C - подходит для промышленных объектов, холодильных камер, наружных трасс
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Исполнение: с соединительным разъемом - совместим с другими элементами системы ESCA
• Цвет: серый - соответствует цветовой гамме всей серии
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным системам

Совместимость и монтаж

Поворот плавный 90 градусов тип Г01 ESCA 100x200 мм совместим с другими элементами серии ESCA, имеющими одинаковый шаг крепления и форму соединительного разъема. Монтаж осуществляется путем вставки в смежные прямые участки или другие повороты. Соединение фиксируется самонарезными болтами или зажимами, входящими в комплект других элементов системы. Для герметизации и защиты от внешних воздействий необходимо использовать крышку - она не входит в комплект и должна приобретаться отдельно.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным лоткам и аксессуарам. Отсутствие степени защиты IP00 означает, что использование вне закрытых конструкций запрещено - это исключает риск поражения током и повреждения кабелей из-за попадания влаги или пыли.

Преимущества

• Оцинкование по методу Сендзимира гарантирует долгую устойчивость к коррозии даже в агрессивных средах
• Плавный радиус 100 мм снижает нагрузку на кабели, особенно при многожильных и чувствительных к изгибам проводах
• Стандартные размеры позволяют легко комбинировать с другими элементами ESCA без доработок
• Широкий диапазон температур делает изделие пригодным для использования в суровых климатических зонах

Ограничения применения

• Не предназначена для наружной установки без корпуса или крышки - IP00 не защищает от влаги и пыли
• Не рекомендуется применять там, где требуется высокая степень защиты (например, в сырых цехах без кожухов)
• Толщина 0,8 мм недостаточна для мест с высокой механической нагрузкой - не следует использовать как несущий элемент
• Крышка не входит в комплект - обязательна ее установка для безопасной работы

Примеры использования

• Прокладка кабелей между этажами в промышленных зданиях через кабельные лотки
• Организация маршрута для сигнализационных и управляющих кабелей на конвейерах
• Переход трассы в холодильных камерах и наружных распределительных пунктах
• Обход препятствий в технологических коридорах заводов и складских комплексов

Практические советы

• При расчете количества кабелей учтите, что внутреннее сечение поворота составляет 100×200 мм - не перегружайте его сверх нормы
• Всегда используйте крышку того же типа и серии - это предотвращает доступ посторонних предметов и обеспечивает безопасность
• Проверьте совпадение разъемов перед сборкой - элементы ESCA имеют стандартизованные замки, но не все аналоги подходят
• При монтаже в местах с возможным конденсатом - предусмотрите дrenаж или дополнительную вентиляцию
• Для длительной эксплуатации в условиях химической активности проверяйте состояние покрытия каждые 2–3 года
