Разветвитель Т-образ. плавн. тип Г01 ESCA 100х200 IEK CRT01-0-100-200

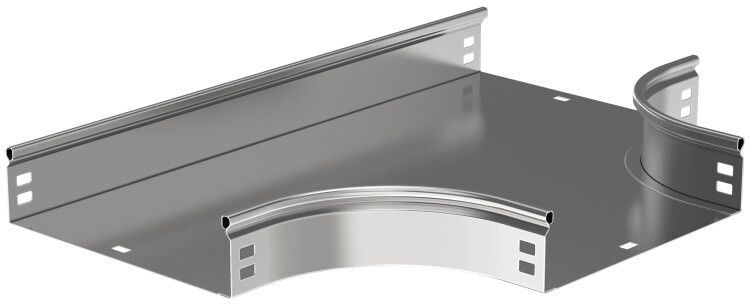

Разветвитель Т-образный плавный тип Г01 ESCA 100х200мм - это элемент кабельной системы, предназначенный для плавного Т-образного ответвления трассы с сохранением гладкости прохода кабелей. Бренд IEK и артикул crt01-0-100-200 указывают на соответствие серийному решению ESCA, рассчитанному на долгую эксплуатацию в промышленных условиях.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 100х200мм используется для создания ответвлений в кабельных лотках без резких углов. Это позволяет прокладывать кабели с меньшим радиусом изгиба, снижает механическое напряжение на жилах и упрощает обслуживание. Применяется в системах распределения электроэнергии и управления на заводах, в цехах, на транспорте, в энергообъектах - там, где требуется организовать перенаправление кабельных трасс без потери доступа к проводам.

Технические характеристики

• Форма: Т-образный тройник с плавным переходом
• Размеры: высота 100 мм, ширина 200 мм - совместим с лотками такого же сечения
• Материал: сталь с покрытием, выполненным методом Сендзимира - обеспечивает равномерный и прочный слой цинка
• Толщина стенки: 0,8 мм - достаточна для жесткости при нагрузке на заполнение лотка
• Цвет: светло-серый - соответствует цветовой гамме всей серии ESCA
• Диапазон рабочих температур: от –50 C до +40 C - подходит для холодных и умеренных климатических зон
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к использованию в помещениях и на открытых площадках с контролируемой средой
• Степень защиты: IP00 - не защищен от попадания воды и пыли; требует установки внутри закрытых лотков
• Нормативный документ: ГОСТ Р 52868-2007 - соответствует требованиям к металлическим кабельным лоткам

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA 100х200мм совместим с другими элементами серии ESCA того же сечения - 100×200 мм. Монтаж осуществляется путём фиксации к основному лотку с помощью болтов или самонарезающих винтов через предварительно подготовленные отверстия. Соединение должно быть плотным, чтобы исключить люфт и перемещение при вибрациях. Интегрированный соединительный разъём позволяет легко соединить несколько секций без дополнительных деталей. Крышка лотка в комплект не входит - её необходимо приобрести отдельно.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует безопасность, механическую прочность и условия эксплуатации кабельных лотков. Цинкование по методу Сендзимира повышает коррозионную стойкость, что важно для длительной работы в условиях повышенной влажности. Однако, поскольку степень защиты IP00 не предусматривает герметичности, использование вне закрытых лотков или во влажных средах без дополнительной защиты недопустимо.

Преимущества

• Плавная форма минимизирует риск повреждения изоляции кабелей при прокладке
• Оцинкованная сталь обеспечивает долговечность даже в агрессивных средах
• Стандартные размеры позволяют использовать с любыми лотками ESCA 100×200 мм
• Интегрированный разъём ускоряет сборку и снижает количество мелких деталей
• Сертифицирован по ГОСТ - подтверждает надёжность для промышленного применения

Ограничения применения

• Не применяется в открытых местах без крышки - IP00 не защищает от внешних воздействий
• Не рекомендуется для использования в помещениях с постоянными брызгами, паром или химически активной средой без дополнительной защиты
• Не предназначен для силовых кабелей свыше 10 кВ - не имеет изоляционных свойств
• Требует наличия крышки для полноценной защиты кабелей - она продается отдельно

Примеры использования

• Ответвление кабелей питания к станку от главной трассы в цеху
• Перенаправление сигнальных линий в автоматизированной линии на конвейере
• Обустройство распределительной точки в подстанции с ограниченным пространством
• Подключение датчиков и устройств контроля в технологическом трубопроводе

Практические советы

• При выборе проверьте внутренние размеры лотка - он должен точно совпадать с 100×200 мм, иначе возникнет зазор или давление на стенки
• Закручивайте крепёж равномерно, чтобы не деформировать форму плавного перехода
• Для влажных помещений используйте дополнительно термоусадочные или герметизирующие элементы на входах/выходах кабелей
• Не забудьте заказать крышку - без неё система не будет соответствовать нормам безопасности
• При замене старого оборудования - этот разветвитель можно применять вместо аналогов других брендов, если размеры и тип конструкции совпадают
