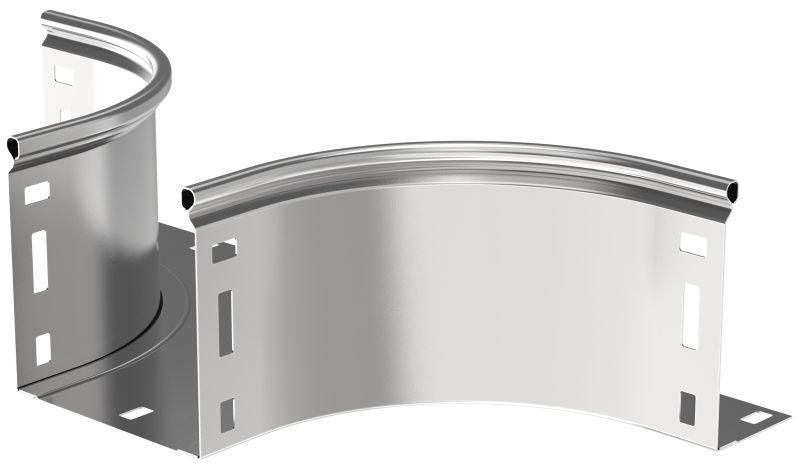

Отвод Т-образный плавный Г01 ESCA 100x200 мм IEK (ИЭК) COT01-0-100-200

Отвод Т-образный плавный тип Г01 100х200мм от IEK (ИЭК) - элемент кабельной системы для плавного изменения направления трассы в виде буквы T или X, обеспечивает организацию ответвлений без острых углов. Артикул cot01-0-100-200 входит в серию ESCA и рассчитан на длительную эксплуатацию в промышленных условиях.

Назначение и область применения

Отвод Т-образный плавный тип Г01 100х200мм используется для создания горизонтальных Т- или Х-образных ответвлений кабельных трасс. Подходит также для вертикального отвода вниз - без установки крышки. Применяется в системах распределения силовых и управляющих кабелей там, где требуется сохранить радиус изгиба и избежать перегибов. Часто встречается на заводах, в энергообъектах, на транспорте и в объектах ЖКХ.

Технические характеристики

• Размеры: ширина 200 мм, высота 100 мм, внутренний радиус 100 мм - обеспечивают плавный переход кабелей без повреждения изоляции;
• Материал: сталь с покрытием по методу Сендзимира - гарантирует коррозионную стойкость и долгий срок службы;
• Толщина стенки: 0,8 мм - достаточна для механической прочности при нагрузках от кабелей;
• Степень защиты IP00 - не защищён от попадания воды и пыли; требует установки в закрытых каналах или с крышкой;
• Диапазон температур: от –50 C до +40 C - работает в суровых климатических зонах;
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2 - допущен к использованию в помещениях и на открытых площадках с контролируемым микроклиматом;
• Огнестойкость: да - материал не распространяет горение и выдерживает воздействие открытого пламени;
• Цвет: серый - соответствует стандартному цвету металлических кабельных систем IEK;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным лоткам и фитингам;
• Исполнение: с интегрированным соединительным разъёмом - позволяет легко соединять с другими элементами лотка без дополнительных креплений.

Совместимость и монтаж

Отвод совместим с лотками серии ESCA от IEK того же размера (100×200 мм). Монтаж осуществляется путём вставки в прямые участки лотка - соединение происходит за счёт интегрированного замка. Для сборки не нужны болты или сварка. Установка возможна как в горизонтальной, так и в вертикальной плоскости. Крышка не входит в комплект - её необходимо приобрести отдельно, если требуется герметизация трассы.

Безопасность и стандарты

Отвод Т-образный плавный тип Г01 100х200мм соответствует ГОСТ Р 52868-2007 и имеет сертификацию на огнестойкость. Несмотря на отсутствие степени защиты IP, изделие безопасно при правильном применении внутри закрытых кабельных систем. Цинкование по методу Сендзимира исключает образование белой ржавчины и продлевает жизнь конструкции даже в агрессивных средах.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения кабелей при прокладке и обслуживании;
• Оцинкованная сталь устойчива к коррозии - особенно важна в цехах с повышенной влажностью;
• Интегрированный разъём ускоряет сборку и исключает люфт между элементами;
• Поддержка огнестойкости повышает уровень безопасности в местах с высокой плотностью кабелей;
• Долгий срок службы (20 лет) снижает затраты на замену и техобслуживание.

Ограничения применения

• Не предназначена для открытой прокладки без крышки - степень защиты IP00 не предохраняет от влаги и пыли;
• Не рекомендуется использовать в качестве основного элемента в системах с частым доступом персонала - отсутствие крышки создаёт опасность поражения током;
• Не подходит для кабелей с внешним диаметром более 90–100 мм - может возникнуть перегрузка и деформация;
• Запрещено применять в средах с постоянными химическими брызгами - цинковое покрытие не защищает от кислот и щелочей.

Примеры использования

• Отвод в цехе на конвейере - изменение направления трассы вокруг оборудования;
• Распределительный пункт - организация ответвления к группе автоматов в нишу;
• Жилой комплекс - прокладка кабеля от этажного щита к подвалу через вертикальный канал;
• Производственные линии - формирование Т-образного ответвления для питания нескольких станков.

Практические советы

• Перед монтажом проверьте, что все кабели помещаются в отводе с запасом - не забудьте про радиус изгиба;
• Обязательно используйте крышку (например, модель COT-KR-100x200) при наличии влажности, пыли или необходимости защиты от доступа;
• При сборке длинных трасс чередуйте прямые участки и отводы - это снижает напряжение на кабелях;
• Для кабелей с жёсткой оболочкой (например, АВВГ) используйте смазку на месте входа - это уменьшит усилие протяжки;
• Проверяйте целостность цинкового покрытия после транспортировки - при повреждениях обработайте края антикоррозийным составом.
