Отвод Т-образный плавный Г01 ESCA 100х100 мм IEK (ИЭК) COT01-0-100-100

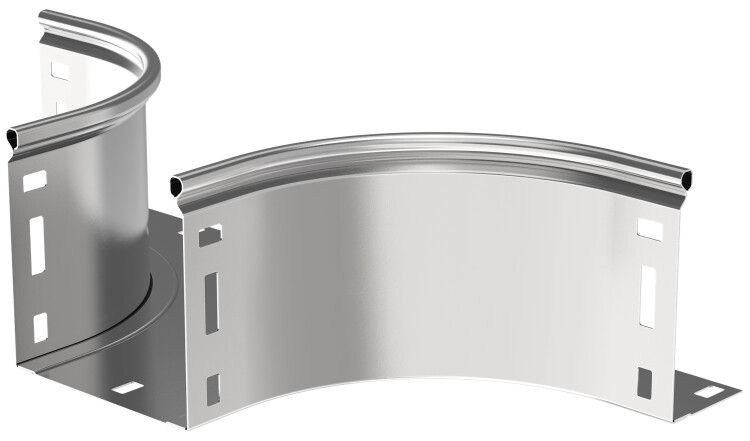

Отвод Т-образный плавный тип Г01 ESCA 100х100мм от IEK - элемент кабельной системы для плавного изменения направления трассы в виде буквы Т или Х, обеспечивает надёжную прокладку кабелей в горизонтальной и вертикальной плоскостях без необходимости установки крышки. Артикул cot01-0-100-100 соответствует серии ESCA и рассчитан на длительную эксплуатацию в промышленных условиях.

Назначение и область применения

Отвод Т-образный плавный тип Г01 ESCA 100х100мм используется для создания ответвлений кабельных трасс без резких углов. Подходит для:

• горизонтальных Т- и Х-образных переходов между участками лотка;
• вертикальных ответвлений вниз - без установки крышки;
• систем с высокой плотностью укладки кабелей, где важна сохранность изоляции за счёт плавного изгиба.

Не предназначен для использования как самостоятельный лоток - требует соединения с другими элементами системы. Применяется в цехах, на объектах энергетики, транспорта и автоматизации.

Технические характеристики

• Форма и размеры: внутренний радиус 100 мм, высота и ширина лотка - по 100 мм; обеспечивает равномерный изгиб кабеля без перегибов.
• Материал: сталь с покрытием по методу Сендзимира - защитный слой цинка ≥10 мкм, повышает коррозионную стойкость.
• Толщина стенки: 0,8 мм - достаточна для механической жёсткости при нагрузках от кабелей.
• Степень защиты IP00: отсутствие защиты от пыли и воды - требуется установка в закрытых помещениях или внутри герметичных систем.
• Температурный диапазон: от –50 C до +40 C - работает в холодных и умеренных климатах.
• Огнестойкость: да - материал не распространяет горение, соответствует требованиям к пожаробезопасным системам.
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии химических воздействий.
• Цвет: серый - совпадает с цветовой гаммой всей серии ESCA.
• Норматив: ГОСТ Р 52868-2007 - соответствие российским стандартам на кабельные пути.

Совместимость и монтаж

Отвод Т-образный плавный тип Г01 ESCA 100х100мм совместим с другими элементами серии ESCA того же размера (100×100 мм). Устанавливается путём болтового соединения с прямыми участками лотка. Интегрированный соединитель позволяет выполнить сборку без дополнительных фланцев или кронштейнов. Монтаж выполняется на предварительно смонтированную основную трассу. Для вертикальных ответвлений вниз - крышка не нужна, что ускоряет сборку. Не допускается использование с лотками других производителей без проверки точности посадки.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 и имеет сертификацию на огнестойкость. Отсутствие степени защиты IP00 означает, что применение вне помещений или во влажных зонах возможно только при наличии внешней защиты (корпуса, кожуха). Климатические исполнения У2/ХЛ2/УХЛ2/ОМ2 позволяют использовать изделие в большинстве регионов России и стран СНГ.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения изоляции кабелей при прокладке.
• Оцинкование по методу Сендзимира обеспечивает долгую защиту от коррозии даже при механическом воздействии.
• Встроенный соединитель исключает необходимость дополнительных деталей и ускоряет сборку.
• Огнестойкий материал соответствует нормам безопасности для промышленных объектов.
• Серый цвет и единая система размеров обеспечивают эстетическую и технологическую согласованность всей трассы.

Ограничения применения

• Не предназначена для открытых площадок - отсутствие защиты IP00 делает её уязвимой к влаге и пыли.
• Не может использоваться как самостоятельная секция - обязательно требует соединения с другими элементами лотка.
• Не рекомендуется для кабелей с минимальным радиусом изгиба более 100 мм - возможен перегиб и повреждение.
• Не поддерживает установку крышек - нельзя использовать там, где требуется герметизация или защита сверху.

Примеры использования

• На конвейере в пищевой промышленности - организация ответвления питания к датчикам без нарушения маршрута основной трассы.
• В распределительном щите - вывод кабелей вниз к оборудованию без применения дополнительных переходников.
• На производственной линии с множеством станков - формирование Х-образного пересечения трасс для подключения нескольких устройств.

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры отвода соответствовали диаметрам используемых кабелей - максимальная заполненность не должна превышать 40–50% свободного объема.
• При установке в местах с вибрацией дополнительно закрепите отвод антивибрационными прокладками.
• Для работы в агрессивных средах (например, с химикатами) используйте отвод только внутри корпуса или с дополнительной защитной оболочкой.
• Закупайте отводы вместе с остальными элементами серии ESCA - гарантируется точное совмещение и одинаковое качество покрытия.
• Артикул cot01-0-100-100 - единственный вариант данного типа в серии ESCA с такими размерами - другие размеры требуют другого артикула.
