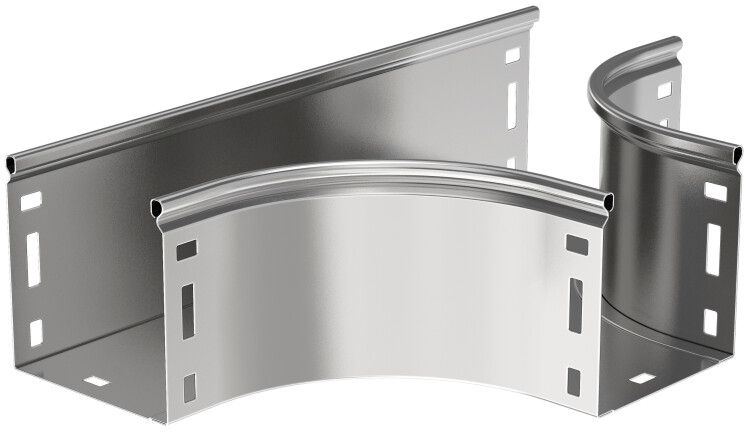

Разветвитель Т-образный плавный тип Г01 ESCA 100х100 мм - CRT01-0-100-100 IEK

Разветвитель Т-образный плавный тип Г01 ESCA 100×100 мм - элемент кабельной системы, обеспечивающий плавное Т-образное ответвление трассы без резких поворотов. Продукт от IEK серии ESCA с оцинкованным покрытием рассчитан на долгую эксплуатацию в промышленных условиях.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 100×100 мм используется для создания ответвлений в кабельных лотках под углом 90°, сохраняя плавность траектории прокладки кабелей. Подходит для систем, где важно минимизировать механические напряжения на жилах - например, в цехах с частыми перемещениями оборудования, на конвейерах, в распределительных пунктах и серверных помещениях. Устанавливается в составе лотковых систем с аналогичными габаритами.

Технические характеристики

• Форма: Т-образный тройник, горизонтальное исполнение
• Размеры: высота и ширина лотка - 100 × 100 мм
• Материал: сталь с оцинкованным покрытием по методу Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: холоднокатаная оцинкованная сталь, защитный слой цинка ≥10 мкм
• Цвет: светло-серый
• Степень защиты: IP00 - без защиты от внешних воздействий, применяется внутри закрытых помещений
• Диапазон температур: от –50 C до +40 C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2 - допущено к использованию в умеренных и холодных климатических зонах
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Соответствие: ГОСТ Р 52868-2007

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA 100×100 мм совместим с другими элементами серии ESCA того же размера - прямые участки, углы, переходники. Монтаж осуществляется путём фиксации к основному лотку с помощью болтов или саморезов через предварительно подготовленные отверстия. Интегрированный соединительный разъём позволяет легко соединить детали без дополнительных крепёжных элементов. Крышка в комплект не входит - её необходимо приобрести отдельно, если требуется герметизация.

Особенности конструкции

Плавный радиус изгиба снижает риск перегибов кабелей и обеспечивает равномерное распределение нагрузки. Конструкция выполнена из цельной заготовки - сварные швы отсутствуют, что исключает возможность коррозии в местах соединения. Оцинкование по методу Сендзимира гарантирует однородное и прочное покрытие даже на кромках и внутренних поверхностях.

Преимущества

• Плавный профиль снижает износ кабелей при протяжке
• Оцинкованная сталь устойчива к коррозии в средах с повышенной влажностью
• Соответствие ГОСТ Р 52868-2007 обеспечивает стандартизированную совместимость
• Интегрированный разъём ускоряет сборку и снижает количество компонентов
• Долгий срок службы - 20 лет - снижает затраты на обслуживание

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP00 требует установки в защищённых помещениях
• Не рекомендуется использовать в агрессивных химических средах - цинк может подвергаться коррозии при контакте с кислотами или щелочами
• Требуется обязательная установка крышки для защиты от пыли и случайного доступа - она продается отдельно
• Подходит только для лотков шириной и высотой 100 мм - несовместим с другими размерами

Примеры использования

• Обустройство ответвления кабельной трассы от главного лотка к станку на производстве
• Переход между двумя параллельными рядами оборудования в автоматизированных линиях
• Разводка силовых и сигнальных кабелей в распределительном щите с ограниченным пространством
• Создание ответвления в технологическом коридоре завода с постоянной вибрацией

Практические советы

• При выборе убедитесь, что посадочные размеры вашего лотка точно соответствуют 100×100 мм - даже небольшое отклонение нарушит герметичность и надёжность крепления
• Для удобства прокладки кабелей используйте смазку на основе силикона - особенно при большом количестве проводов
• Закрывайте разветвитель крышкой сразу после монтажа - это предотвращает попадание пыли и снижает риск травмирования при обслуживании
• Проверьте наличие всех крепёжных отверстий перед установкой - некоторые партии могут иметь отличия в расположении
• Для работы в условиях повышенной влажности дополнительно проверяйте целостность цинкового покрытия - при повреждениях примените антикоррозийный спрей
