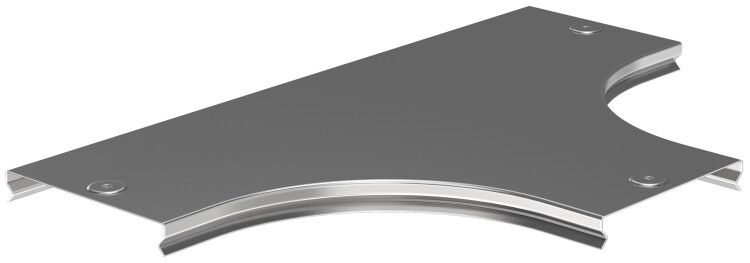

Крышка разветвителя T-образ. плавн. тип Г01 ESCA 200мм IEK CRT01D-0-200-08

Крышка разветвителя Т-образная плавная тип Г01 ESCA 200мм от IEK - элемент защиты для кабельных трасс, обеспечивающий доступ к соединениям в T-разветвителе без вскрытия всей системы. Артикул crt01d-0-200-08 предназначен для установки в условиях умеренного и холодного климата, совместим с системой ESCA.

Назначение и область применения

Крышка разветвителя Т-образная плавная тип Г01 ESCA 200мм используется для закрывания доступа к месту ответвления кабелей в T-разветвителе. Она позволяет проводить осмотр, ремонт или переключение кабелей без демонтажа всего участка трассы. Применяется в кабельных каналах, лотках и коробах, где требуется частый доступ к соединениям - например, на промышленных объектах, в распределительных пунктах, на транспорте или в зданиях с высокой плотностью кабельной сети.

Технические характеристики

• Материал: сталь с оцинкованным покрытием по методу Сендзимира - обеспечивает долговечную коррозионную стойкость
• Толщина стенки: 0,8 мм - достаточна для механической прочности при сохранении легкости
• Покрытие: оцинковано по методу Сендзимира - защитный слой цинка ≥10 мкм, соответствует требованиям ГОСТ Р 52868-2007
• Степень защиты: IP00 - не защищает от воды и пыли; применяется только внутри закрытых кабельных систем
• Диапазон рабочих температур: от –50 C до +40 C - подходит для холодных регионов и неотапливаемых помещений
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - рассчитана на работу в помещениях с нормальной влажностью и на улице при соблюдении условий эксплуатации
• Цвет: светло-серый - соответствует цветовой гамме комплектующих ESCA
• Срок службы: 20 лет - при правильном монтаже и отсутствии механических повреждений

Совместимость и монтаж

Крышка разветвителя Т-образная плавная тип Г01 ESCA 200мм совместима исключительно с T-разветвителями серии ESCA того же типа и размера. Крепление осуществляется за счет защелки - достаточно прижать крышку к корпусу разветвителя до характерного щелчка. Для надежного фиксирования важно, чтобы поверхность разветвителя была чистой и не имела деформаций. Монтаж возможен как на вертикальных, так и на горизонтальных участках трассы. Не требует инструментов - можно установить вручную даже в труднодоступных местах.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - стандарту на кабельные системы с металлическими коробами и аксессуарами. Оцинкование по методу Сендзимира гарантирует соответствие требованиям к антикоррозийной защите. Несмотря на отсутствие степени защиты IP, крышка не является источником опасности - она не содержит токоведущих частей и не подвергается воздействию напряжения.

Преимущества

• Высокая стойкость к коррозии благодаря глубокому оцинкованию - особенно актуально во влажных средах
• Простота монтажа и обслуживания - защелка позволяет открывать и закрывать крышку без инструментов
• Совместимость с сериями ESCA - легко заменяется и дополняет существующую систему
• Долгий срок службы - 20 лет при соблюдении условий эксплуатации снижают затраты на замену
• Поддержка работы в широком температурном диапазоне - подходит для холодных регионов России

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP00 не предохраняет от влаги, пыли и внешних воздействий
• Не подходит для использования вне системы ESCA - форма и механизм крепления уникальны для этой серии
• Не рекомендуется применять в агрессивных химических средах - хотя оцинковка устойчива, длительный контакт с кислотами или солями может вызвать коррозию
• Толщина 0,8 мм не обеспечивает противодействие значительным ударным нагрузкам - не использовать там, где есть риск механических повреждений

Примеры использования

• Закрытие точки ответвления в кабельной трассе на заводе с конвейерными линиями
• Доступ к соединению в распределительном шкафу в неотапливаемом складском помещении
• Обслуживание кабелей в системе автоматизации на тепловой станции
• Фиксация места подключения в кабельном канале на железнодорожной платформе

Практические советы

• Перед установкой проверьте, что разветвитель ESCA имеет точно такой же тип Г01 - несовпадение формы не позволит защелке сработать
• Если крышка плохо фиксируется - проверьте наличие деформаций на кромке разветвителя или следы коррозии
• При необходимости многократного открытия - периодически смазывайте защелку силиконовым спреем, чтобы избежать заклинивания
• Не используйте эту крышку вместо герметичной крышки - если нужна защита от пыли и влаги, выбирайте модели с IP54 и выше
• При заказе запасных частей всегда указывайте артикул crt01d-0-200-08 - другие аналоги могут иметь другую форму или размер
