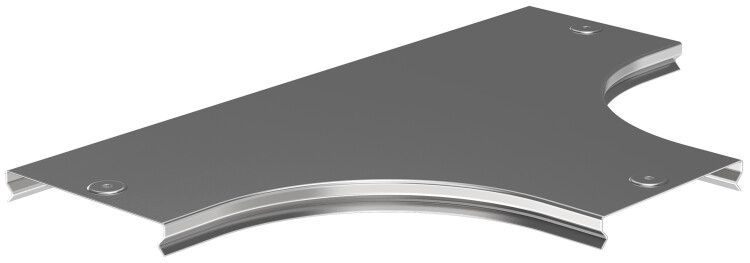

Крышка разветвителя T-образ. плавн. тип Г01 ESCA 150мм IEK CRT01D-0-150-08

Крышка разветрителя Т-образная плавный тип Г01 ESCA 150мм — это защитный элемент для кабельных трасс, обеспечивающий доступ к соединениям в Т-разветвителе без демонтажа всей системы. Произведённая компанией IEK, крышка выполнена из оцинкованной стали и рассчитана на длительную эксплуатацию в условиях промышленного оборудования.

Назначение и область применения

Крышка разветрителя Т-образная плавный тип Г01 ESCA 150мм устанавливается поверх Т-разветвителя кабельной трассы, чтобы обеспечить быстрый доступ к месту ответвления кабелей. Применяется там, где требуется периодический осмотр, ремонт или модификация проводки — например, на участках с множеством подключений: распределительные щиты, производственные линии, конвейеры, автоматизированные системы.

Технические характеристики

• Материал: сталь с покрытием по методу Сендзимира — защитный слой цинка не менее 10 мкм
• Толщина стенки: 0,8 мм
• Форма: Т-образная, с плавным переходом — снижает риск повреждения кабелей при проходе
• Размер: 150 мм — соответствует стандартному шагу кабельных каналов
• Тип крепления: защелка — позволяет открывать и закрывать крышку без инструментов
• Степень защиты: IP00 — не обеспечивает защиту от воды и пыли; применяется только внутри помещений
• Цвет: серый
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 — работает при температурах от –50 °C до +40 °C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Соответствие нормативам: ГОСТ Р 52868-2007

Совместимость и монтаж

Крышка разветрителя Т-образная плавный тип Г01 ESCA 150мм совместима с Т-разветвителями того же типа и размера от серии ESCA компании IEK. Монтаж осуществляется путём установки на готовую Т-фурнитуру: защелки фиксируются на выступах корпуса разветвителя. Для правильной работы проверьте соответствие габаритов — посадочные площадки должны точно совпадать. Нельзя использовать с другими формами или размерами разветвителей — даже если они кажутся аналогичными.

Безопасность и стандарты

Производится в соответствии с ГОСТ Р 52868-2007 — стандартом для металлических кабельных систем. Отсутствие степени защиты IP (IP00) означает, что изделие не предназначено для открытых зон, влажных сред или мест с высоким уровнем пыли. Эксплуатация вне указанных климатических условий (–50…+40 °C) недопустима.

Преимущества

• Оцинкование по методу Сендзимира гарантирует долговечность — антикоррозийный слой равномерный и прочный
• Закрепление на защелках исключает необходимость в болтах и инструментах — экономит время при обслуживании
• Плавный дизайн внутренней поверхности предотвращает перегиб и abrasion кабелей при перемещении
• Серый цвет легко сочетается с большинством кабельных трасс и шкафов
• Срок службы 20 лет — снижает затраты на замену комплектующих

Ограничения применения

• Не используется во влажных помещениях, на улице, в пыльных зонах — степень защиты IP00 не предусматривает никакой герметизации
• Подходит только для Т-разветвителей с точным соответствием габаритам и форме — несовместима с другими типами (например, L-образными или прямоугольными)
• Не рекомендуется применять в местах с механическими нагрузками — тонкая сталь 0,8 мм может деформироваться при ударах
• Не предназначен для использования в качестве основного корпуса — только как съёмная крышка над уже установленным разветвителем

Примеры использования

• На производственных линиях — доступ к кабелям питания станков без остановки всего участка
• В распределительных щитах — удобство диагностики и переоборудования групп кабелей
• В логистических комплексах — обслуживание кабельных трасс на конвейерах с частыми изменениями схемы
• В офисных зданиях — маскировка и доступ к ответвлениям в потолочных каналах

Практические советы

• Перед установкой убедитесь, что разветвитель ESCA имеет ту же модель — G01 с плавным типом и размером 150 мм
• Проверьте, что кабели внутри не перегнуты и не задевают кромки крышки — плавный дизайн не спасёт от неправильного монтажа
• При использовании в холодном климате (до –50 °C) не допускайте резких ударов — сталь становится хрупче
• Не используйте смазку или клей для фиксации — защелки работают только на механическом контакте
• Если нужна защита от пыли и влаги — выбирайте другие модели с IP54/IP65, а не эту крышку
