Крышка разветвителя T-образ. плавн. тип Г01 ESCA 100мм IEK CRT01D-0-100-08

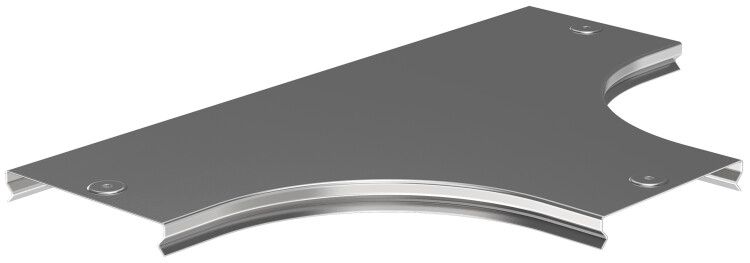

Крышка разветвителя Т-образная плавный тип Г01 ESCA 100мм от IEK - это защитный элемент для кабельных трасс, обеспечивающий доступ к точкам ответвления без вскрытия всей системы. Артикул crt01d-0-100-08 предназначен для установки на T-образные разветвители серии ESCA и сохраняет целостность проводки при необходимости обслуживания.

Назначение и область применения

Крышка разветвителя Т-образная плавный тип Г01 ESCA 100мм используется для закрывания доступа к месту соединения кабелей в T-образном разветвителе. Она позволяет выполнять осмотр, ремонт или переключение проводов без демонтажа всего кабельного канала. Применяется в системах распределения электроэнергии внутри зданий - например, на участках с множественными ответвлениями к светильникам, розеткам или оборудованию.

Технические характеристики

• Материал: сталь с оцинкованным покрытием по методу Сендзимира - обеспечивает устойчивость к коррозии;
• Толщина стенки: 0,8 мм - достаточна для механической прочности при монтаже и эксплуатации;
• Тип крепления: защелка - быстрый монтаж и снятие без инструментов;
• Степень защиты IP00 - не обеспечивает защиту от пыли и воды, применяется только во внутренних помещениях;
• Цвет: светло-серый - соответствует цветовой гамме комплектующих серии ESCA;
• Диапазон рабочих температур: от –50 C до +40 C - подходит для холодных и умеренных климатических зон;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к использованию в условиях повышенной влажности, в том числе в неотапливаемых помещениях;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным каналам и аксессуарам.

Совместимость и монтаж

Крышка разветвителя Т-образная плавный тип Г01 ESCA 100мм совместима исключительно с T-образными разветвителями серии ESCA того же размера (100 мм). Крепление осуществляется за счет фиксирующей защелки - достаточно плотно прижать крышку к корпусу разветвителя до характерного щелчка. Для снятия - аккуратно оттянуть край крышки в сторону. Не требует сверления, болтов или других крепежей. Убедитесь, что разветвитель имеет правильную форму и размер - несовместима с другими сериями или модификациями.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным каналам и аксессуарам для электромонтажа. Наличие оцинкованного покрытия снижает риск возникновения коррозии, что продлевает срок службы и повышает надежность. Однако, поскольку степень защиты IP00 не предполагает герметичности, применение в сырых, пыльных или открытых зонах запрещено.

Преимущества

• Быстрая замена и доступ к кабелям благодаря механизму защелки - экономит время при обслуживании;
• Высокая долговечность за счет толстого слоя цинка (не менее 10 мкм) - не требует окраски или антикоррозийной обработки;
• Совместимость с широким спектром изделий серии ESCA - можно использовать в комплексных решениях;
• Не деформируется при нормальных нагрузках - сохраняет форму даже после многократного открывания.

Ограничения применения

• Не предназначена для использования вне помещений - отсутствие защиты от влаги и пыли делает её непригодной для улицы, колодцев, шахт;
• Не подходит для сред с высокой химической активностью - агрессивные пары, кислоты или солевые растворы могут повредить цинковое покрытие;
• Не рекомендуется для установки там, где возможны ударные нагрузки - тонкая сталь (0,8 мм) не выдерживает значительных внешних воздействий;
• Только для T-образных разветвителей 100 мм - не универсальная, нельзя адаптировать под другие формы или размеры.

Примеры использования

• Обслуживание распределительных коробок в офисных зданиях - удобный доступ к групповым соединениям кабелей;
• Монтаж в торговых центрах - где требуется частая переориентация питания для рекламных конструкций или оборудования;
• Производственные линии - точки подключения станков, конвейеров, датчиков, где часто меняются схемы подключения;
• Жилые дома - в этажных щитах при наличии нескольких квартир с ответвлениями от одного кабеля.

Практические советы

• Перед установкой проверьте, чтобы разветвитель был правильно собран и не имел перегибов кабелей - иначе крышка не закроется плотно;
• Не используйте силовые инструменты для фиксации - защелка рассчитана на ручное нажатие; при чрезмерном усилии она может сломаться;
• При длительной эксплуатации в условиях повышенной влажности (например, в подвале) периодически осматривайте место контакта крышки с корпусом - возможна локальная коррозия при повреждении цинка;
• Закупайте крышки вместе с разветвителями одной партии - цвет и точность посадки лучше совпадают;
• Не заменяйте эту крышку на аналоги с другим типом крепления - они не гарантируют герметичность посадки и могут вызвать проблемы при последующем обслуживании.
