Разветвитель Т-образ. плавн. тип Г01 ESCA 50х100 IEK CRT01-0-050-100

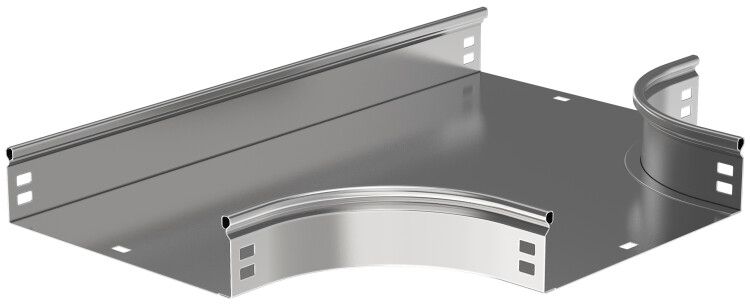

Разветвитель Т-образный плавный тип Г01 ESCA 50×100 мм - элемент кабельной системы, обеспечивающий плавное Т-образное ответвление трассы для кабелей в лотках шириной 100 мм и высотой 50 мм. Произведён компанией IEK в серии ESCA, артикул crt01-0-050-100.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 50×100 мм используется для создания ответвлений кабельных трасс под углом 90° без острых поворотов. Применяется в системах распределения электроэнергии и управления на объектах промышленного, коммерческого и инфраструктурного назначения - например, на заводах, в складских комплексах, транспортных узлах и офисных зданиях. Подходит для прокладки силовых, сигнальных и контрольных кабелей внутри металлических лотков.

Технические характеристики

• Форма: Т-образный тройник, горизонтальное ответвление
• Размеры лотка: ширина 100 мм, высота 50 мм
• Материал: сталь с покрытием
• Покрытие: оцинковано методом Сендзимира - равномерный слой цинка ≥10 мкм, защищающий от коррозии
• Толщина стенки: 0,8 мм
• Рабочий температурный диапазон: от –50 C до +40 C
• Степень защиты: IP00 - без защиты от внешних воздействий; предназначено для установки внутри закрытых кабельных систем
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - умеренный, холодный и тропический климат с контролируемой влажностью
• Цвет: светло-серый
• Соответствие нормативам: ГОСТ Р 52868-2007

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA совместим с другими элементами серии ESCA того же габарита (50×100 мм): прямыми участками, уголками, переходными деталями. Монтаж осуществляется путём фиксации к основному лотку с помощью болтов или самонарезающих винтов через предварительно подготовленные отверстия. Интегрированный соединительный разъём обеспечивает герметичную передачу нагрузки между секциями - не требует доп. креплений. Крышка лотка в комплект не входит - её необходимо заказывать отдельно.

Безопасность и стандарты

Производится в соответствии с требованиями ГОСТ Р 52868-2007, регламентирующего конструкцию и безопасность кабельных лотков. Отсутствие степени защиты IP (IP00) означает, что устройство не рассчитано на открытую установку - использование вне закрытых каналов запрещено. Наличие антикоррозийного покрытия снижает риск аварий из-за разрушения корпуса.

Преимущества

• Плавная форма исключает перегибы кабеля, снижая механический и термический стресс
• Оцинкование по методу Сендзимира гарантирует долговечность даже в условиях повышенной влажности
• Стандартные размеры позволяют легко заменить или расширить существующую трассу
• Интегрированный разъём ускоряет сборку и минимизирует зазоры между элементами
• Поддерживается рекомендованной проектной линейкой - совместим с каталогом IEK ESCA

Ограничения применения

• Не применяется в открытом воздухе - степень защиты IP00 не защищает от воды, пыли и механических ударов
• Запрещена установка в местах с постоянным контактом с химически активными средами (кислоты, щелочи, растворители)
• Не предназначен для работы при температурах выше +40 C - возможна деформация материалов
• Требуется обязательная установка крышки лотка после монтажа - без неё система не соответствует правилам безопасности

Примеры использования

• Обустройство ответвления кабельной трассы от главного канала к станку на производстве
• Переход от вертикального лотка к горизонтальному в многэтажном здании
• Разветвление питания для группы освещения в административном помещении
• Добавление нового оборудования к уже смонтированной кабельной сети без демонтажа основной трассы

Практические советы

• Проверьте внутренний профиль лотка перед монтажом - он должен точно совпадать с размером 50×100 мм
• При использовании в помещениях с высокой влажностью дополнительно проверяйте целостность цинкового покрытия
• Не используйте этот разветвитель как опору для веса кабелей - все нагрузки должны восприниматься основным лотком
• Для удобства обслуживания всегда устанавливайте крышку сразу после прокладки кабелей
• Сохраните сертификат соответствия - он требуется при приемке работ по ГОСТ Р 52868-2007
