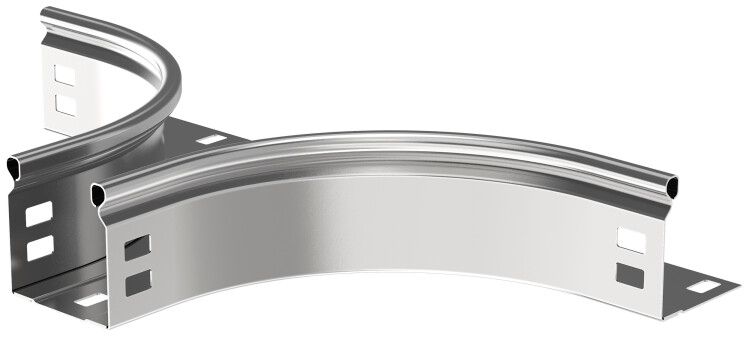

Отвод Т-образ. плавн. тип Г01 ESCA 50х100мм IEK COT01-0-050-100

Отвод Т-образный плавный тип Г01 ESCA 50х100мм от IEK - элемент кабельной системы для плавного изменения направления трассы в виде буквы T или X, обеспечивает организацию ответвлений без острых углов. Применяется в системах с металлическими лотками, совместим с другими изделиями серии ESCA.

Назначение и область применения

Отвод Т-образный плавный тип Г01 ESCA 50х100мм используется для создания горизонтальных Т- или Х-образных ответвлений кабельных трасс. Подходит также для вертикального отвода вниз - без установки крышки. Предназначен для прокладки силовых и управляющих кабелей в промышленных объектах, на заводах, в распределительных пунктах, где требуется гибкая организация маршрутов без перегибов.

Технические характеристики

• Внутренний радиус: 100 мм - обеспечивает плавный изгиб кабелей, снижает риск повреждения изоляции
• Высота лотка: 50 мм, ширина: 100 мм - соответствует стандартным размерам кабельных лотков серии ESCA
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии
• Толщина стенки: 0,8 мм - достаточная жесткость для механической нагрузки при монтаже
• Степень защиты IP00 - не защищен от попадания воды и пыли; требует установки в закрытых помещениях или внутри кабельных каналов
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня в рамках норм ГОСТ Р 52868-2007
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2 - допускает работу в условиях повышенной влажности, холодного и умеренного климата
• Диапазон рабочих температур: от –50 C до +40 C - подходит для неотапливаемых помещений и наружных зон с контролируемым микроклиматом
• Цвет: светло-серый - совпадает с цветовой гаммой других элементов серии ESCA

Совместимость и монтаж

Отвод Т-образный плавный тип Г01 ESCA 50х100мм совместим с лотками и фитингами серии ESCA от IEK. Монтаж осуществляется болтовым соединением с использованием стандартных крепежей для кабельных лотков. Интегрированный соединитель позволяет легко стыковать детали без дополнительных переходников. Для герметизации и защиты от внешних факторов необходимо использовать крышку - она не входит в комплект и должна выбираться отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007 - государственный стандарт на кабельные лотки и фиттинги. Обеспечивает огнестойкость, что важно для промышленных объектов с высокими требованиями к пожарной безопасности. Отсутствие степени защиты IP00 означает, что применение вне закрытых корпусов запрещено - это ограничение регламентировано правилами электромонтажа.

Преимущества

• Плавный радиус 100 мм предотвращает перегибы кабелей, продлевает срок службы изоляции
• Оцинкование по методу Сендзимира гарантирует долгую устойчивость к коррозии даже в агрессивной среде
• Интегрированный соединитель ускоряет сборку и исключает необходимость в дополнительных крепежах
• Совместимость с сериями ESCA от IEK позволяет строить единые, стандартизованные кабельные системы
• Огнестойкость и широкий температурный диапазон делают изделие надежным в сложных условиях

Ограничения применения

• Не предназначена для открытой прокладки - степень защиты IP00 не защищает от влаги, пыли и механических воздействий
• Требуется обязательная установка крышки при наличии доступа к кабелям - иначе возможен случайный контакт или загрязнение
• Не рекомендуется для использования в местах с постоянными ударными нагрузками или вибрациями без дополнительной фиксации
• Подходит только для лотков той же высоты (50 мм) и ширины (100 мм); несовместим с другими размерами

Примеры использования

• Отвод кабельной трассы от основного лотка к станку на производстве
• Переход от горизонтальной трассы к вертикальному стояку в распределительном щите
• Формирование Х-образного ответвления между двумя параллельными линиями оборудования
• Обустройство кабельных путей в технологических корпусах с ограниченным пространством

Практические советы

• При проектировании учтите, что внутренний радиус 100 мм определяет минимальный радиус изгиба кабелей - проверьте соответствие этим параметрам используемых проводов
• Для защиты от пыли и влаги всегда устанавливайте подходящую крышку - например, модель с IP54 или выше
• Закрепляйте отвод с шагом не более 1 метра, особенно при большой массе кабелей
• Проверяйте совместимость с другими элементами серии ESCA перед заказом - все компоненты должны иметь одинаковые габариты
• При монтаже в холодных условиях (до –50 C) избегайте резких ударов - сталь становится хрупче при низких температурах
