Т-отвод ПЛЮС КМ-профиль 50х100 мм, 0.8 мм СИСТЕМА КМ PL0558

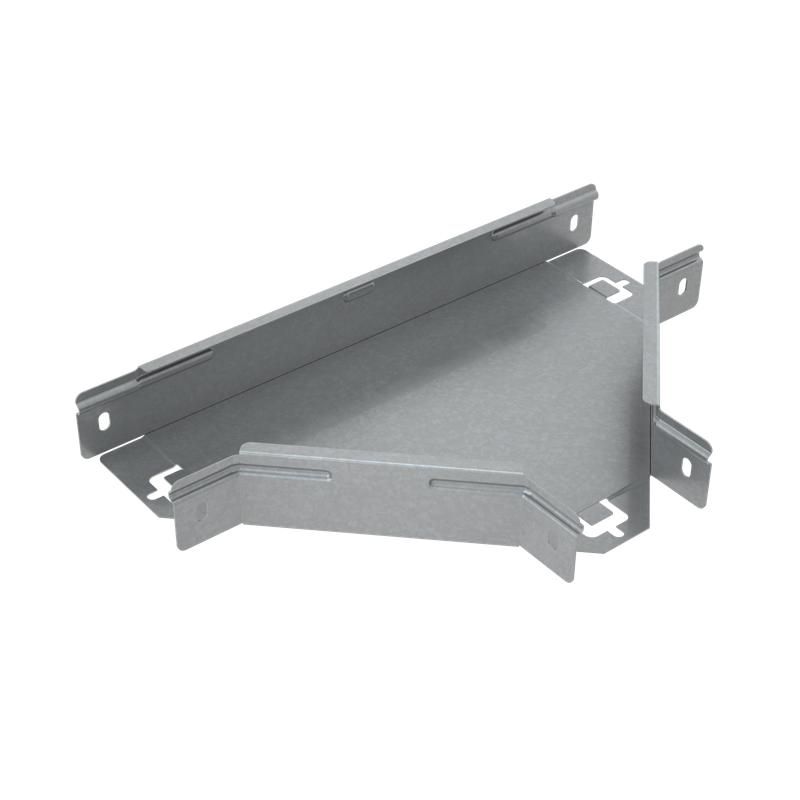

Отвод Т-образный 50х100 мм сталь 0.8 мм КМ-профиль - элемент кабельной трассы серии PLUS, предназначенный для организации ответвлений в металлических лотках. Применяется в помещениях с сухим и умеренно агрессивным климатом, совместим с лотками той же серии.

Назначение и область применения

Отвод Т-образный 50х100 мм сталь 0.8 мм КМ-профиль создаёт горизонтальное ответвление в кабельной трассе под углом 90°. Он позволяет изменить направление трассы без использования нескольких прямых участков, снижая количество стыков и повышая надёжность системы. Подходит для прокладки силовых и слаботочных кабелей в промышленных зданиях, цехах, серверных, распределительных пунктах и других закрытых объектах.

Технические характеристики

• Тип конструкции: горизонтальный Т-отвод
• Габариты: высота 50 мм, ширина 100 мм, внутренний радиус изгиба 100 мм
• Материал: оцинкованная сталь толщиной 0,8 мм
• Покрытие: горячее цинкование по методу Сендзимира - равномерный, прочный слой цинка
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого пламени в рамках норм для электроустановок
• Климатическое исполнение: У1 / УХЛ1 - допустимо использование в помещениях с температурой от −40C до +40C и относительной влажностью до 80%

Совместимость и монтаж

Отвод Т-образный 50х100 мм сталь 0.8 мм КМ-профиль предназначен исключительно для комплектования лотков серии PLUS с аналогичными габаритами: шириной 100 мм и высотой борта 50 мм. Соединение осуществляется через специальные лепестки на кромках - они плотно заходят в бортики лотка, обеспечивая механическую фиксацию и герметичность стыка. Для окончательного крепления используют саморезы или болты M6/M8. Нет необходимости в сварке - все работы выполняются с помощью обычного ручного инструмента.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Огнестойкость подтверждена тестированием в условиях, установленных для кабельных систем. Цинкование по методу Сендзимира гарантирует долговечную защиту от коррозии даже при минимальном контакте с влагой. Сертифицирован для использования в электротехнических установках согласно ПУЭ.

Преимущества

• Жёсткая конструкция благодаря лепесткам - не деформируется при нагрузке на кабели
• Одинаковая толщина стенок (0,8 мм) с лотками серии PLUS - равномерная несущая способность всей трассы
• Горячее цинкование - устойчивость к ржавчине, особенно важна при частой влажной уборке
• Не требует дополнительной защиты или покраски после монтажа
• Поддерживает быстрый сбор и демонтаж - удобно при модернизации трасс

Ограничения применения

• Не применяется во внешних сетях - не рассчитан на постоянное воздействие осадков, прямого UV-излучения или перепадов температур выше +-40C
• Запрещён в агрессивных средах: химических цехах, кислотных производствах, морских портах
• Не совместим с лотками других серий или производителей - из-за отличий в форме лепестков и габаритах
• Не предназначен для прокладки кабелей с наружным диаметром более 80% от свободного сечения отвода

Примеры использования

• Ответвление от основного лотка к станку в механическом цехе
• Переход кабеля от вертикального шахтного лотка к горизонтальному в серверной комнате
• Обход препятствия (например, трубопровода) в распределительном щите
• Формирование развилки для питания группы оборудования в одном ряду

Практические советы

• Проверьте перед монтажом, что внутренний радиус 100 мм соответствует минимальному радиусу изгиба используемых кабелей - особенно для многожильных и оптоволоконных
• При использовании в сырых помещениях (без прямого попадания воды) дополнительно проверяйте состояние цинкового слоя каждые 2–3 года
• Не затягивайте крепёж слишком сильно - это может деформировать тонкий металл (0,8 мм)
• Для больших объемов кабелей используйте отвод только в сочетании с лотками той же серии - другие модели не обеспечат нужную жёсткость
• Артикулы pl0558, tdplus50-100 и tdplus50\*100 - это один и тот же продукт; различия в написании связаны с системами учёта магазинов
