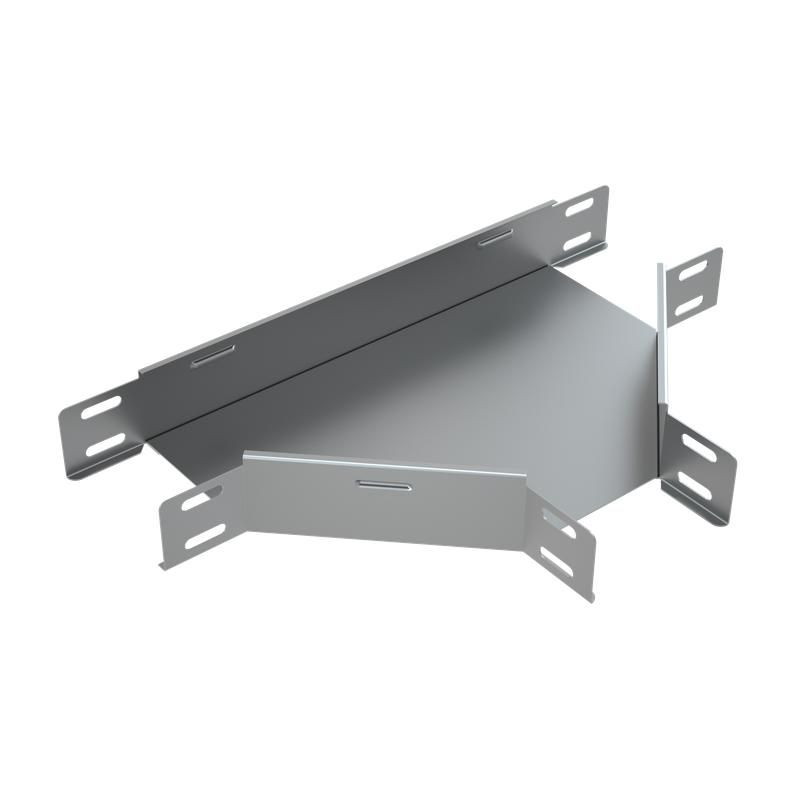

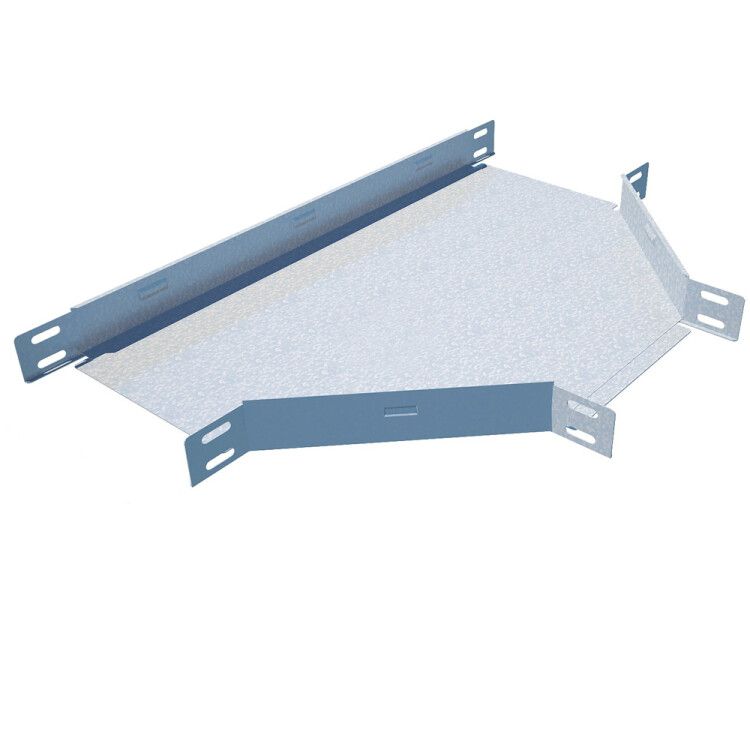

Отвод для лотка Т-образ. 100х50 сталь 0.8мм TD50-100 КМ LO0102 КМ-Профиль

Отвод Т-образный 50х100 мм для лотка КМ-профиль - элемент кабельной трассы, предназначенный для формирования ответвлений в системах с лотками серии КМ-профиль. Изделие изготовлено из оцинкованной стали, совместимо с основными компонентами серии и обеспечивает надёжное соединение без потери герметичности. Артикулы td50-100, td50*100 и lo0102 соответствуют одному продукту.

Назначение и область применения

Отвод Т-образный 50х100 мм для лотка КМ-профиль применяется для изменения направления кабельной трассы под углом 90°, создавая вертикальное ответвление от горизонтального участка. Подходит для прокладки силовых и слаботочных кабелей в помещениях. Используется в системах с лотками той же серии - с высотой борта 50 мм и шириной 100 мм. Рекомендован для внутренней установки в сухих и слабоагрессивных средах, например, в офисах, производственных цехах, серверных и распределительных щитовых.

Технические характеристики

• Тип конструкции: горизонтальный T-отвод
• Внутренний радиус изгиба: 100 мм - обеспечивает плавный переход кабелей без перегибов
• Габариты: высота 50 мм, ширина 100 мм - совпадает с параметрами базового лотка КМ-профиль
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость
• Толщина стенки: 0,8 мм - достаточна для механической прочности при нормальных нагрузках
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное покрытие цинка, устойчивое к сколам
• Исполнение: с встроенным интегрированным соединителем - исключает необходимость дополнительных фланцев
• Цвет: серый - соответствует цветовой гамме всей серии
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени до 30 минут
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к использованию в условиях умеренного и холодного климата, в закрытых помещениях

Совместимость и монтаж

Отвод Т-образный 50х100 мм для лотка КМ-профиль совместим только с лотками той же серии - с аналогичной высотой (50 мм) и шириной (100 мм). Нельзя использовать с лотками других размеров, даже если они от того же производителя. Интегрированный соединитель позволяет крепить отвод к прямому участку лотка болтами M6 или самонарезающими винтами через заранее подготовленные отверстия. Монтаж выполняется без сварки - достаточно выровнять элемент, зафиксировать и затянуть крепёж. Для герметизации стыка рекомендуется использовать крышку для T-отвода (продается отдельно).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Огнестойкость подтверждена испытаниями на соответствие нормам пожарной безопасности для кабельных систем. Материал не содержит токсичных веществ, безопасен при работе в замкнутых пространствах. Применение в зонах с повышенной взрывоопасностью запрещено - отвод не имеет взрывозащиты.

Преимущества

• Встроенное соединение снижает количество деталей и время сборки
• Оцинкование по методу Сендзимира увеличивает срок службы в сравнении с обычным цинкованием
• Жёсткая конструкция минимизирует деформацию при нагрузке на кабели
• Серый цвет не требует окраски после монтажа - готов к эксплуатации сразу
• Поддерживается полный ассортимент аксессуаров: крышки, заглушки, кронштейны

Ограничения применения

• Не предназначен для наружной установки - не выдерживает постоянного воздействия осадков и УФ-излучения
• Запрещён к использованию в агрессивных средах: химических цехах, влажных помещениях с паром, в зонах с частыми мойками
• Не совместим с лотками другой высоты - даже если ширина одинакова
• Не рассчитан на значительные динамические нагрузки - не следует использовать как несущий элемент для оборудования

Примеры использования

• Отвод от горизонтальной трассы к вертикальному стояку в серверной комнате
• Переход от основного лотка к распределительному щиту на уровне пола
• Обход препятствий (вентиляционные каналы, трубы) в производственном цехе
• Создание ответвления к группе датчиков на конвейере

Практические советы

• При монтаже проверьте, чтобы все кабели в отводе имели минимальный радиус изгиба - 100 мм внутреннего радиуса соответствует внешнему радиусу около 150–160 мм
• Используйте крышку для T-отвода, особенно если есть риск попадания пыли, опилок или влаги
• Не перегружайте отвод - максимальная нагрузка по весу кабеля должна соответствовать нормам для лотка 50×100 мм
• При необходимости удлинения трассы - комбинируйте этот отвод с прямыми участками той же серии; не смешивайте с другими брендами
• Для удобства сборки - собирайте всю трассу на полу перед установкой, затем поднимайте цельным блоком
