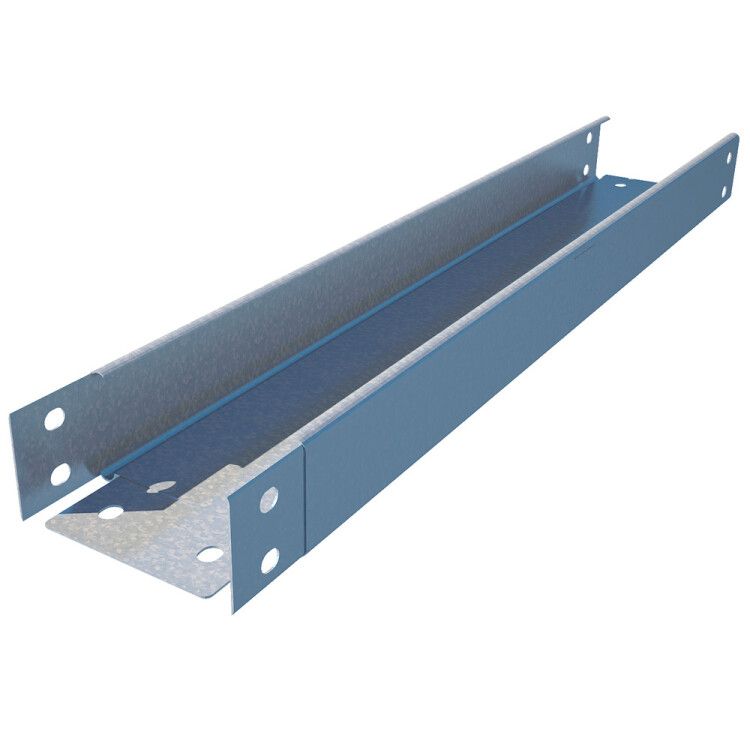

Лоток неперфорированный 100х50х3000х0,55мм "БЫСТРЫЙ МОНТАЖ" | LN50*100*0.55 КМ-профиль LN50-100-0.55-3000 LO0004

Лоток неперфорированный 100х50х3000х0,55мм сталь быстрый монтаж КМ-профиль - базовый элемент кабельной трассы из оцинкованной стали, предназначенный для прокладки силовых и управляющих кабелей внутри помещений. Благодаря интегрированному механизму быстрого монтажа и высокой жесткости, Лоток неперфорированный 100х50х3000х0,55мм сталь быстрый монтаж КМ-профиль обеспечивает прочную и долговечную транспортировку проводов без необходимости дополнительного крепления.

Назначение и область применения

Лоток неперфорированный 100х50х3000х0,55мм сталь быстрый монтаж КМ-профиль используется для прокладки кабелей в закрытых помещениях: офисах, производственных цехах, распределительных щитах, серверных, системах автоматизации. Подходит для группового размещения силовых, контрольных и слаботочных кабелей. Применяется там, где важна механическая защита кабеля и минимальная потеря несущей способности трассы. Не предназначен для открытой установки на улице, в условиях повышенной влажности, химической агрессии или постоянного контакта с водой.

Технические характеристики

• Габариты: ширина 100 мм, высота борта 50 мм, длина 3000 мм
• Толщина стенки: 0,55 мм
• Полезное сечение: 4610 мм2 - позволяет разместить значительный объем кабелей без перегрузки
• Материал: сталь оцинкованная по методу Сендзимира - равномерное покрытие цинком, устойчивое к коррозии
• Покрытие: серое, матовое - не требует окраски, совместимо с большинством крепежных решений
• Огнестойкость: да - выдерживает воздействие открытого пламени в течение нормированного времени согласно требованиям к кабельным трассам
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу в помещениях с температурой от −40C до +40C и относительной влажностью до 80%
• Соединение: интегрированные лепестки - не требуют дополнительных болтов или зажимов

Совместимость и монтаж

Лоток неперфорированный 100х50х3000х0,55мм сталь быстрый монтаж КМ-профиль совместим с другими элементами БАЗОВОЙ серии: углы, переходники, крышки, тройники. Монтаж выполняется путём вставки одного лотка в другой - интегрированные лепестки плотно фиксируются друг в друге, образуя герметичный и жёсткий стык. Нет необходимости сверлить или использовать саморезы. Для сборки требуется лишь усилие руками. Рекомендуется соблюдать шаг опорных точек не более 1,5 метра при нагрузке на максимальное заполнение сечения. Крышка серии КМ-профиль (артикул по каталогу) обязательна при наличии риска попадания пыли, влаги или сторонних предметов внутрь лотка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Огнестойкость подтверждается испытаниями на воспламеняемость и распространение пламени в рамках нормативов для кабельных систем. Цинкование по методу Сендзимира соответствует DIN EN ISO 1461 - гарантирует однородность и адгезию антикоррозийного слоя. Сертификаты качества доступны на сайте производителя КМ-профиль.

Преимущества

• Высокая несущая способность благодаря отсутствию перфорации - лоток не теряет прочность при изготовлении
• Быстрый монтаж - экономия времени на сборке трассы до 40% по сравнению с болтовыми системами
• Защита кабелей от внешнего воздействия - сплошные стенки исключают риск зацепления, порезов, попадания мусора
• Устойчивость к коррозии - цинкование Сендзимира обеспечивает срок службы более 25 лет в сухих помещениях
• Единая система - все компоненты БАЗОВОЙ серии взаимозаменяемы, что упрощает модификацию трассы

Ограничения применения

• Не применяется во влажных, сырых или подземных помещениях - даже при оцинковке возможна коррозия при постоянном контакте с водой
• Не рекомендуется для установки в агрессивных средах: химические производства, гальванические участки, пищевые цеха с частой мойкой
• Не является заменой трубам или каналам - не обеспечивает степень защиты IP выше чем IP40
• Не рассчитан на механические удары - при вероятности падения оборудования или транспорта поверх трассы необходима дополнительная защита

Примеры использования

• Прокладка кабелей питания и управления в цехах с ЧПУ-станками
• Трассировка сигнальных линий в системах автоматизации на заводах
• Разводка кабелей в серверных комнатах и распределительных пунктах
• Обустройство кабельных маршрутов в административных зданиях, школах, больницах

Практические советы

• Перед монтажом проверьте, чтобы внутренние лепестки были целыми - деформация снижает надёжность соединения
• При использовании крышек убедитесь, что они подходят именно к этому типу лотка - отличается форма крепления
• Для длинных трасс (>15 м) предусмотрите компенсационные участки - металл расширяется при нагреве
• При пересечении с металлическими конструкциями используйте изоляционные прокладки - предотвращает возникновение блуждающих токов
• Заполнять сечение можно до 60–70%, чтобы обеспечить теплоотвод и удобство обслуживания
