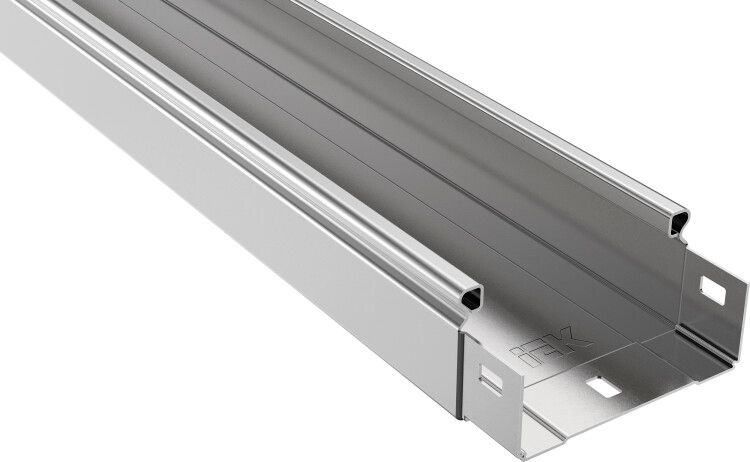

Лоток неперфорированный 100х 50х3000х0,55мм | CLN10-050-100-055-3 IEK

Лоток неперфорированный стальной оцинкованный 100х50х3000х0,55мм от бренда IEK (ИЭК) - это надежный элемент кабельной системы для прокладки силовых и слаботочных проводов в помещениях и под навесом. Артикул cln10-050-100-055-3 рассчитан на длительную эксплуатацию с учетом механических нагрузок и агрессивной среды.

Назначение и область применения

Лоток неперфорированный стальной оцинкованный 100х50х3000х0,55мм используется для упорядоченной прокладки кабелей в условиях, где важна защита от пыли, влаги и механических повреждений. Подходит для внутренней и наружной установки под навесом, в производственных цехах, офисах, торговых центрах и помещениях с высокой влажностью. Благодаря наличию крышки и оцинкованному покрытию, лоток сохраняет целостность кабелей даже в сложных климатических условиях.

Технические характеристики

• Материал: сталь холоднокатаная, оцинкованная по ГОСТ 14918-80 или ГОСТ 9.307
• Габариты: 100×50 мм (высота × ширина), длина 3000 мм
• Толщина стенки: 0,55 мм
• Тип: неперфорированный - без отверстий, что снижает риск попадания пыли и влаги внутрь
• Покрытие: горячее оцинкование - защищает от коррозии, увеличивает срок службы до 20 лет
• Цвет: 7047 (серый матовый)
• Крышка: да, поставляется отдельно - обеспечивает герметичность и доступ к кабелям при необходимости
• Интегрированный соединитель: позволяет легко соединять лотки без дополнительных фитингов
• NATO-отверстия: есть - обеспечивают надежное крепление к стенам и потолкам стандартными болтами
• Огнестойкость: да - соответствует требованиям пожарной безопасности

Совместимость и монтаж

Лоток неперфорированный стальной оцинкованный 100х50х3000х0,55мм совместим с другими элементами системы ESCA от IEK: углы, переходники, заглушки и крышки того же размера. Монтаж выполняется с помощью NATO-отверстий - достаточно просверлить отверстия в основании и закрепить саморезами или анкерами. Интегрированный соединитель позволяет стыковать два лотка без дополнительных деталей - просто совмещаете края и фиксируете. Крышку устанавливают после прокладки кабелей; она плотно защелкивается, но легко снимается для обслуживания.

Безопасность и стандарты

Лоток соответствует:

• Техническому регламенту ТР ТС 004/2011 (безопасность оборудования низкого напряжения)
• ГОСТ Р 52868-2021 (системы кабеленесущие для электромонтажа)
• ТУ 27.33.13-002-83135016-2017 (технические условия производства)

Огнестойкость изделия обеспечена конструкцией и материалом - не распространяет пламя и не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая прочность благодаря толщине 0,55 мм и холоднокатаной стали
• Долговечность - оцинковка предотвращает коррозию, срок службы - 20 лет
• Закрытая форма + крышка = лучшая защита кабелей от внешних факторов
• Интегрированный соединитель ускоряет сборку и исключает необходимость в дополнительных крепежах
• NATO-отверстия позволяют использовать универсальные крепления, подходящие для большинства типов кронштейнов

Ограничения применения

Не рекомендуется использовать лоток неперфорированный стальной оцинкованный 100х50х3000х0,55мм в следующих случаях:

• Под прямыми осадками - хотя крышка защищает от брызг, постоянный контакт с дождевой водой требует дополнительного водоотвода
• В местах с химически активной средой (например, кислотные пары, щелочные растворы) - оцинковка устойчива, но не ко всем агрессивным веществам
• При необходимости частого доступа к кабелям без демонтажа крышки - поскольку крышка снимается полностью, лучше выбрать перфорированный лоток с открывающимся замком

Примеры использования

• Прокладка силовых кабелей в цехах заводов с высокой запыленностью
• Скрытая прокладка слаботочных сетей (LAN, CCTV, сигнализация) в административных зданиях
• Кабельные трассы в подвальных помещениях с повышенной влажностью
• Наружные маршруты под навесом на складских комплексах
• Объекты розничной торговли - там, где требуется эстетика и безопасность

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типа - смешивание с перфорированными моделями может нарушить герметичность
• При прокладке длинных трасс используйте компенсационные участки через каждые 15–20 метров - металл расширяется при температурных колебаниях
• Крышку устанавливайте только после окончательной прокладки всех кабелей - иначе придется ее снимать заново
• Для крепления используйте болты M6 или M8 - они идеально подходят под NATO-отверстия
• Артикул cln10-050-100-055-3 совместим с другими элементами серии ESCA - заказывайте аксессуары из той же линейки
