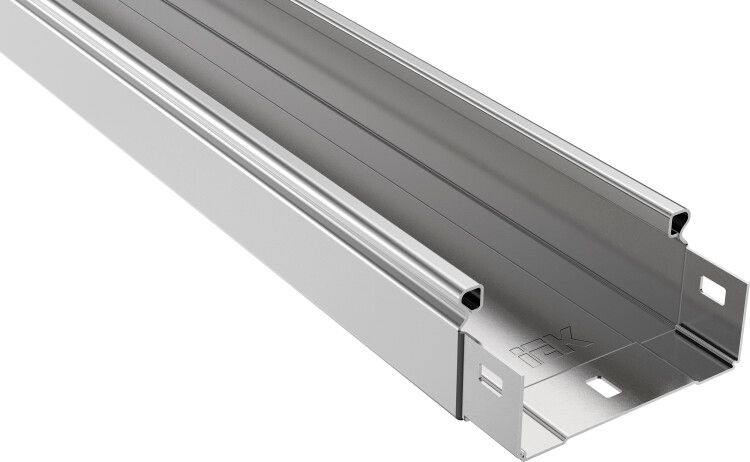

Лоток кабельный неперфорированный ESCA 100х50х3000 мм IEK (ИЭК) CLN10-050-100-3

Лоток листовой неперфорированный 100х50х3000 сталь 0.7 мм от бренда IEK - это элемент кабеленесущей системы для прокладки и защиты кабелей в условиях повышенной влажности, на улице под навесом или внутри зданий. Артикул cln10-050-100-100-3 рассчитан на долгую службу - до 20 лет - благодаря оцинкованной стали и прочной конструкции.

Назначение и область применения

Лоток листовой неперфорированный 100х50х3000 сталь 0.7 мм используется для прокладки силовых и слаботочных кабелей в местах, где важна механическая защита и герметичность. Подходит для внутренней и наружной прокладки: в производственных цехах, офисах, торговых центрах, на объектах ЖКХ, а также под навесом на открытом воздухе. Благодаря покрытию и классу IP, он выдерживает высокую влажность и перепады температур. Для полной защиты рекомендуется использовать вместе с крышкой - она продается отдельно.

Технические характеристики

• Форма: плоский листовой лоток, без отверстий
• Размеры: ширина 100 мм, глубина 50 мм, длина 3000 мм
• Материал: холоднокатаная сталь толщиной 0,7 мм
• Покрытие: горячее цинкование по ГОСТ 9.307 (конвейерный способ)
• Цвет: серый
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C
• Огнестойкость: да - материал не распространяет горение
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017
• Соответствие: ТР ТС 004/2011, ГОСТ Р 52868-2021
• Исполнение: с интегрированным соединительным разъемом - позволяет легко стыковать лотки без дополнительных фитингов
• Монтажные отверстия: NATO - стандартизированные отверстия для крепления на кронштейны и крепежные профили

Совместимость и монтаж

Лоток листовой неперфорированный 100х50х3000 сталь 0.7 мм совместим с другими элементами системы ESCA от IEK: углы, переходники, крышки и соединители того же размера. Интегрированный разъем позволяет соединять лотки друг с другом без болтов - достаточно вставить один лоток в другой и зафиксировать замком. Монтажные отверстия типа NATO позволяют закрепить лоток на кронштейнах, подвесках или профилях с шагом 1–1,5 метра. Крышка не входит в комплект - её необходимо заказывать отдельно (артикул зависит от модели).

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 (безопасность электрооборудования) и ГОСТ Р 52868-2021 (системы кабельного канала). Огнестойкость обеспечивается за счет стального основания - при возгорании лоток не поддерживает горение и не выделяет токсичных веществ. Цинковое покрытие предотвращает коррозию даже при длительном контакте с влагой. Все материалы имеют сертификаты соответствия, подтвержденные испытаниями в аккредитованных лабораториях.

Преимущества

• Высокая жесткость и прочность благодаря толщине 0,7 мм и однородному прокату
• Защита от коррозии - цинковое покрытие сохраняет целостность даже в агрессивной среде
• Удобство сборки - интегрированный разъем исключает необходимость в дополнительных крепежах при удлинении трассы
• Стандартные монтажные отверстия NATO - совместимость с широким спектром крепежных решений
• Подходит для прокладки кабелей любого типа - от силовых до сетевых и сигнальных

Ограничения применения

Не предназначена для постоянного погружения в воду - хотя покрытие защищает от влаги, лоток не является герметичным без крышки. Без крышки не обеспечивает степень защиты выше IP54. Не следует использовать в средах с агрессивными химикатами (например, кислоты, щелочи) - цинк может разрушаться. Также не рекомендуется применять в условиях частых ударных нагрузок или вибраций без дополнительной фиксации - лоток не рассчитан на механическую нагрузку сверх нормы.

Примеры использования

• Прокладка кабелей питания и управления в цехах с высокой запыленностью
• Кабельные трассы в административных зданиях, где нужна эстетика и безопасность
• Наружные участки под навесом - например, у входа в склад или парковку
• Объекты с повышенной влажностью: тепловые пункты, насосные станции, подвалы
• Системы автоматизации на конвейерах, где требуется надежная защита проводов от повреждений

Практические советы

• Перед монтажом проверьте, что посадочные места под крепеж (NATO) совпадают с вашими кронштейнами - тип отверстий стандартизирован, но требуют точного подбора крепежа
• Для длинных трасс используйте компенсационные участки через каждые 15–20 метров - металл расширяется при нагреве
• Крышку выбирайте по тому же артикулу - она должна точно подходить по форме и размеру
• При необходимости резки лотка используйте ножницы по металлу - после резки обязательно обработайте края антикоррозийным составом
• Не забывайте оставлять свободное пространство внутри лотка - не более 60% от объема, чтобы обеспечить теплоотвод и удобство обслуживания
