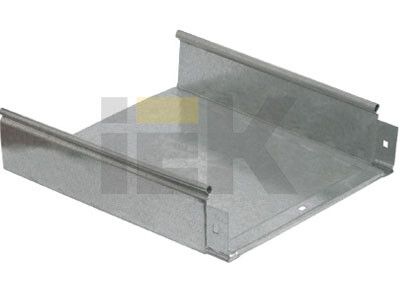

Лоток кабельный неперфорированный ESCA 200х50х3000 IEK (ИЭК) CLN10-050-200-3

Лоток кабельный листовой неперфорированный 200х50х3000 сталь 0.7 мм от бренда IEK (ИЭК) - это надежный элемент кабеленесущей системы для прокладки силовых и слаботочных кабелей в помещениях и под навесом. Артикул cln10-050-200-3 выполнен из оцинкованной стали с встроенным соединителем, что упрощает сборку и повышает долговечность.

Назначение и область применения

Лоток кабельный листовой неперфорированный 200х50х3000 сталь 0.7 мм используется для прокладки и защиты кабелей в кабельных трассах. Подходит для внутренней и наружной установки под навесом, в помещениях с повышенной влажностью, на производствах, в торговых центрах и офисах. Применяется в системах с высокими требованиями к защите от механических повреждений, пыли и влаги. Для полной герметичности требуется установка крышки (поставляется отдельно).

Технические характеристики

• Форма: листовой, неперфорированный - поверхность сплошная, без отверстий, исключает попадание пыли и мелкого мусора;
• Размеры: ширина 200 мм, высота 50 мм, длина 3000 мм - оптимальна для прокладки групп кабелей среднего сечения;
• Материал: сталь толщиной 0,7 мм - прочная, жесткая основа, устойчивая к деформациям;
• Покрытие: горячее цинкование - антикоррозийная защита, соответствует ГОСТ 9.307 и ГОСТ 14918-80;
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, допускается использование в условиях повышенной влажности;
• Огнестойкость: да - материал не распространяет пламя, соответствует ТР ТС 004/2011 и ГОСТ Р 52868-2021;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и правильном монтаже;
• Цвет: серый - стандартный цвет оцинкованного покрытия, не требует окраски;
• Исполнение: с встроенным интегрированным соединителем - позволяет легко состыковывать лотки без дополнительных деталей;
• NATO монтажные отверстия: есть - стандартизированные отверстия для фиксации на кронштейнах и крепежных профилях;
• Нормативный документ: ГОСТ 14918-80 - соответствие государственному стандарту на металлические кабельные лотки.

Совместимость и монтаж

Лоток совместим с другими элементами системы ESCA от IEK: углы, переходники, крепежи и крышки. Монтаж выполняется на кронштейнах или крепежных профилях через NATO-отверстия. Встроенный соединитель обеспечивает плотное стыкование между секциями - зазоры минимальны, не требуют дополнительных болтов или хомутов. Крышка (продается отдельно) фиксируется на замках и закрывается без инструментов. Рекомендуется использовать одинаковые по ширине и типу лотки в одной трассе для сохранения целостности системы.

Безопасность и стандарты

• Соответствует ТР ТС 004/2011 - безопасность оборудования низковольтных систем;
• Соответствует ГОСТ Р 52868-2021 - требования к кабельным лоткам в электроустановках;
• Огнестойкий материал - не поддерживает горение, снижает риск возгорания при перегрузках;
• Цинковое покрытие - предотвращает образование ржавчины, продлевает срок службы даже в агрессивной среде.

Преимущества

• Встроенное соединение ускоряет сборку и снижает количество комплектующих;
• Оцинкованная сталь обеспечивает длительную защиту от коррозии без дополнительной обработки;
• Высокая жесткость стенок (0,7 мм) - выдерживает нагрузки от кабелей и случайных ударов;
• Сплошная поверхность - минимизирует попадание пыли, влаги и насекомых внутрь трассы;
• Сертификация по ГОСТ и ТР ТС - гарантия соответствия нормам для коммерческих и промышленных объектов.

Ограничения применения

• Не предназначена для прямого постоянного контакта с открытой водой - например, под дождём без навеса; для таких условий нужны лотки с IP65+ и герметичными крышками;
• Не рекомендуется для установки в местах с частыми вибрациями без дополнительного демпфирования - возможна усталость металла;
• Крышка не входит в комплект - её необходимо заказывать отдельно, если нужна полная герметизация;
• Подходит только для кабелей, не превышающих заполнение 40–50% сечения лотка - перегрузка затрудняет обслуживание и вызывает перегрев.

Примеры использования

• Прокладка силовых кабелей в цехах заводов и на конвейерах;
• Сборка кабельных трасс в административных зданиях и торговых комплексах;
• Монтаж слаботочных сетей (LAN, CCTV, сигнализация) в помещениях с высокой влажностью - например, в теплицах или мойках;
• Обустройство кабельных каналов под потолком или вдоль стен в лабораториях и серверных.

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типа и размера - смешивать с перфорированными нельзя без адаптеров;
• При прокладке длинных трасс оставляйте компенсационные участки (1–2% длины) для учета термического расширения;
• Используйте только оригинальные крышки IEK - они точно подходят по форме и замкам;
• При работе в агрессивной среде (например, химпроизводство) дополнительно проверяйте совместимость с химическими веществами - цинк не устойчив к кислотам;
• Посадочный диаметр крепежа под NATO-отверстия - 6 мм - используйте болты M6 с шайбами для равномерного распределения нагрузки.
