Поворот на 90 гр. вертикальный внутренний 50х200 - CLP1V-050-200 IEK

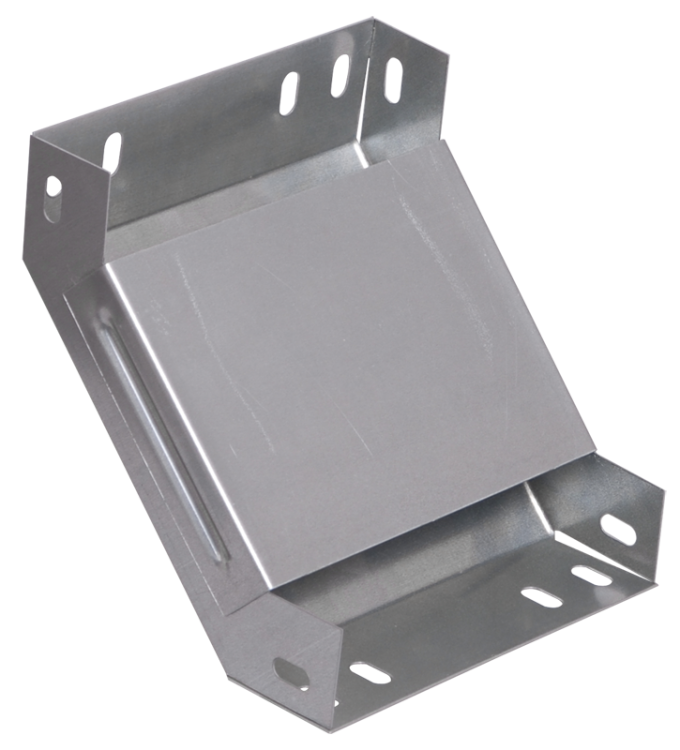

Поворот вертикальный внутренний 90 градусов 50х200 мм от IEK (ИЭК), артикул clp1v-050-200, предназначен для изменения направления кабельной трассы под углом 90° внутри вертикального участка. Этот элемент входит в серию ESCA и совместим с другими компонентами системы металлических лотков.

Назначение и область применения

Поворот вертикальный внутренний 90 градусов 50х200 мм используется для плавного перехода кабелей между горизонтальным и вертикальным участками кабельной трассы. Применяется в системах распределения электроэнергии и управления сигналами в зданиях, промышленных объектах, серверных помещениях и на транспорте. Подходит для укладки силовых, контрольных и слаботочных кабелей.

Технические характеристики

• Угол поворота: 90° - обеспечивает чёткий вертикальный поворот без перегибов кабелей
• Высота: 50 мм - соответствует стандартной высоте лотков серии ESCA
• Ширина: 200 мм - позволяет прокладывать кабели сечением до 200 мм по ширине
• Внутренний радиус: 300 мм - минимизирует механическую нагрузку на изоляцию кабелей при прокладке
• Материал: сталь с покрытием по методу Сендзимира - гарантирует долговечную коррозионную стойкость
• Толщина стенки: 0,8 мм - оптимальное сочетание жесткости и веса
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных фланцев
• Наличие крышки: да - защищает кабели от внешних воздействий и предотвращает выпадение проводов
• Цвет: серый - унифицирован с остальной продукцией серии ESCA
• Диапазон рабочих температур: от -60 до +60 C - работает в условиях сурового климата
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам

Совместимость и монтаж

Поворот вертикальный внутренний 90 градусов 50х200 мм совместим с лотками серии ESCA от IEK того же размера. Монтаж осуществляется болтовым способом - крепление выполняется через предварительно подготовленные отверстия в соединителе. Крышка фиксируется на защёлках и легко открывается для обслуживания. Установка требует выравнивания по уровню и плотного прилегания к смежным элементам трассы. Не рекомендуется использовать с лотками других серий без проверки геометрической совместимости.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к прочности, герметичности и электробезопасности кабельных лотков. Цинковое покрытие по методу Сендзимира обеспечивает защиту от коррозии даже в агрессивных средах. Температурный диапазон (-60…+60 C) позволяет применять изделие в холодильных установках, на открытых площадках и в неотапливаемых помещениях.

Преимущества

• Интегрированный соединитель снижает время монтажа и количество деталей
• Оцинкованное покрытие увеличивает срок службы без необходимости окраски
• Крышка защищает кабели от пыли, влаги и случайного контакта
• Чёткая геометрия с радиусом 300 мм предотвращает повреждение изоляции кабелей
• Серый цвет и единый дизайн обеспечивают эстетичность всей трассы

Ограничения применения

Не предназначено для использования в качестве основного несущего элемента - только как аксессуар в составе полноценной кабельной трассы. Не следует применять в средах с постоянным воздействием кислот, щелочей или солевых растворов - хотя цинк устойчив, длительный контакт с химически активными веществами может снизить срок службы. Недопустимо использование с лотками другого типа (например, пластиковыми или алюминиевыми) без адаптеров.

Примеры использования

• Переход кабелей от потолочного лотка к полу в офисном здании
• Подъём кабелей от уровня пола к шкафу автоматизации на промышленном участке
• Обход колонн и трубопроводов в серверной комнате
• Прокладка сигнальных кабелей в холодильных камерах с низкими температурами

Практические советы

• При проектировании трассы учтите, что минимальный радиус изгиба кабеля должен быть не меньше 300 мм - иначе возможны повреждения изоляции
• Проверьте совпадение ширины (200 мм) и высоты (50 мм) с соседними элементами перед заказом
• Закручивайте болты равномерно, чтобы избежать деформации корпуса
• После монтажа закрывайте крышку - это сохраняет степень защиты IP67, указанную для целой системы
• Для крупных проектов используйте одинаковые элементы серии ESCA - так обеспечивается однородность и надёжность соединений
