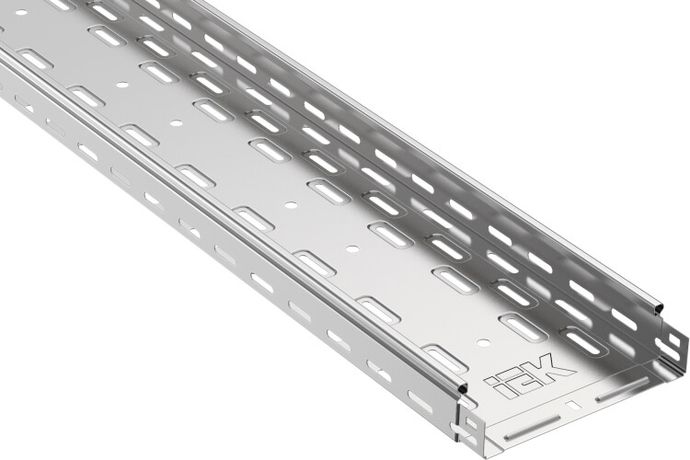

Лоток перфорированный ESCA 50x200x3000, 1.2 мм, сталь IEK (ИЭК) CLP10-050-200-120-3

Лоток перфорированный 50х200х3000-1.2 сталь оцинкованный от IEK - это элемент кабеленесущей системы для упорядоченной прокладки силовых и слаботочных кабелей в зданиях и на открытых участках. Артикул clp10-050-200-120-3 выполнен из оцинкованной стали с интегрированным соединителем, что упрощает сборку и повышает надёжность монтажа.

Назначение и область применения

Лоток перфорированный 50х200х3000-1.2 сталь оцинкованный используется для прокладки кабелей напряжением до 1000 В. Подходит для внутренней и наружной установки: в производственных цехах, офисах, торговых центрах, на эстакадах и под навесами. Благодаря оцинковке и высокой степени защиты допускается использование в условиях повышенной влажности. Применяется в системах управления, автоматизации, телекоммуникациях и энергоснабжении.

Технические характеристики

• Размеры: 50×200×3000 мм (высота × ширина × длина)
• Толщина материала: 1,2 мм
• Материал: холоднокатаная сталь с оцинкованным покрытием
• Покрытие: горячее цинкование по ГОСТ 14918-80
• Перфорация: боковые стенки и монтажные отверстия - да
• Исполнение: с интегрированным соединителем для быстрой стыковки
• Огнестойкость: соответствует требованиям безопасного использования в случае возгорания
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Лоток перфорированный 50х200х3000-1.2 сталь оцинкованный совместим с другими элементами системы ESCA от IEK: крышками, углами, переходниками и крепёжными деталями. Интегрированный соединитель позволяет легко состыковывать лотки без дополнительных фитингов - достаточно совместить замки и зафиксировать болтами. Монтаж выполняется на кронштейнах, подвесах или крепёжных планках. Перфорация на боковых стенках позволяет использовать саморезы или болты для фиксации кабельных стяжек и креплений. Для герметичности рекомендуется устанавливать крышку - она снижает риск попадания пыли и влаги.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 61537 и российскому ГОСТ 14918-80. Огнестойкость обеспечивается конструкцией и материалом - при температурном воздействии лоток не выделяет токсичных веществ и сохраняет форму. Цинковое покрытие предотвращает коррозию даже при механическом повреждении поверхности.

Преимущества

• Высокая прочность благодаря толщине 1,2 мм и качественному цинкованию
• Удобство монтажа: интегрированный соединитель исключает необходимость в дополнительных стыковочных элементах
• Возможность свободной прокладки кабелей через перфорацию - удобно для крепления и обслуживания
• Долговечность: срок службы 20 лет при эксплуатации в агрессивных средах
• Поддержка стандартизованной системы ESCA - все компоненты взаимозаменяемы

Ограничения применения

Не предназначена для постоянного погружения в воду или работы в агрессивных химических средах (например, кислоты, щёлочи). Не следует использовать в местах с частыми ударными нагрузками или вибрацией без дополнительной жёсткой фиксации. Лоток не является несущей конструкцией - не применяйте для подвешивания оборудования. Температурный диапазон ограничен условиями эксплуатации стали и цинка - не рекомендован для экстремально низких температур ниже -40 C.

Примеры использования

• Прокладка кабелей питания и управления на заводах и в логистических комплексах
• Монтаж слаботочных сетей (LAN, CCTV, сигнализация) в административных зданиях
• Обустройство кабельных трасс в торговых центрах и офисах с открытым доступом
• Установка на улице под навесом - например, для освещения парковки или рекламных конструкций

Практические советы

• При проектировании трассы учтите посадочные размеры: ширина 200 мм требует минимум 220–250 мм свободного пространства для установки с креплениями
• Для длинных прямых участков (>10 м) используйте компенсационные зазоры - металл расширяется при нагреве
• Заглушите торцы лотка, чтобы предотвратить попадание мусора и насекомых
• При необходимости модификации (резка, сверление) используйте инструменты для работы с оцинкованной сталью - после обработки обработайте кромки антикоррозийным составом
• Артикул clp10-050-200-120-3 совместим с крышкой IEK clc10-050-200-3000 - закрывайте лоток в местах с высокой запылённостью или влажностью
