Угол вертикальный внутренний 90 градусов Стандарт HDZ 200х50 | PR16.2078 Промрукав Строитель

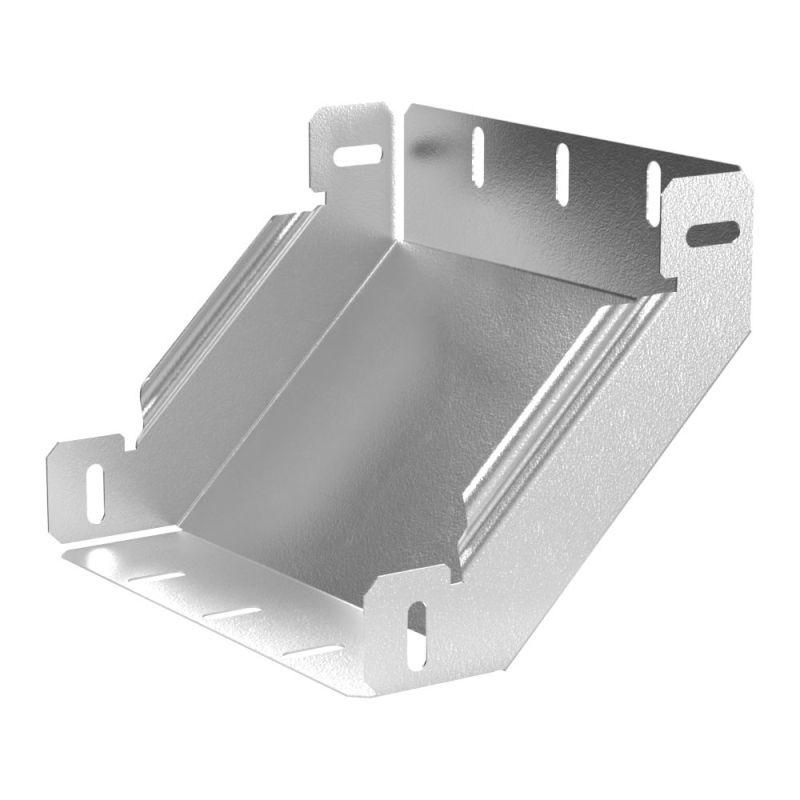

Угол вертикальный внутренний 90 градусов 200х50 оцинкованная сталь серый HDZ Промрукав - это элемент кабельной системы для изменения направления трассы на 90° вверх, изготовленный из оцинкованной стали с защитой по ГОСТ 9.307. Подходит для сборки лотков серии «Стандарт» в помещениях и на улице. Артикул pr16.2078, бренд Промрукав.

Назначение и область применения

Угол вертикальный внутренний 90 градусов 200х50 оцинкованная сталь серый HDZ Промрукав используется для перехода кабельной трассы с горизонтального участка на вертикальный - например, при выводе проводов с этажа на этаж, через перекрытие или при подъёме к оборудованию. Применяется в системах кабельного лотка серии «Стандарт». Подходит для прокладки силовых, слаботочных и управляющих кабелей в промышленных зонах, на объектах ЖКХ, энергетике, транспорте и логистике.

Технические характеристики

• Форма: внутренний угол 90°
• Габариты: высота 200 мм, ширина 50 мм
• Материал: оцинкованная сталь
• Защитное покрытие: горячий цинк (HDZ, по ГОСТ 9.307)
• Цвет: серый
• Артикул: pr16.2078
• Производитель: Промрукав

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов 200х50 оцинкованная сталь серый HDZ Промрукав совместим только с лотками серии «Стандарт» от того же производителя. Монтируется с помощью болтовых соединений или фланцевых креплений, предусмотренных в боковых стенках лотка. Для герметичности и прочности рекомендуется использовать комплектные крепёжные элементы от Промрукав. Установка выполняется после сборки основной трассы - угол крепится к нижнему и верхнему лоткам с выравниванием по уровню.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 9.307 - защитное покрытие обеспечивает долговечную антикоррозийную стойкость. Материал не поддерживает горение, не выделяет токсичных веществ при нормальных условиях эксплуатации. Соответствует требованиям безопасности для промышленных электроустановок.

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию - срок службы до 25 лет даже во влажной среде
• Жесткая конструкция сохраняет форму при нагрузке и вибрации
• Серый цвет не требует окраски, легко сочетается с другими элементами системы
• Подходит для открытых площадок - не боится дождя, перепадов температур

Ограничения применения

• Не предназначена для использования вне системы «Стандарт» - несовместима с лотками других серий или брендов
• Не рассчитана на механические удары или давление свыше 100 кг/м² - не применяется как несущая конструкция
• Не следует применять в агрессивных химических средах (например, в кислотных производствах) - цинк может разрушаться
• Запрещено использовать в качестве опоры для тяжёлых трубопроводов или оборудования

Примеры использования

• Переход кабельной трассы с потолочного лотка на вертикальный столб у распределительного щита
• Подъём кабелей от пола к технологическому оборудованию на уровне второго яруса
• Обход колонн и перегородок в производственных цехах
• Прокладка кабелей в подземных парковках и наружных кабельных каналах

Практические советы

• Проверьте перед установкой внутренние размеры лотка - ширина 50 мм должна точно совпадать с шириной профиля лотка серии «Стандарт»
• При монтаже на открытом воздухе используйте резиновые прокладки между углом и лотком для снижения вибраций и предотвращения попадания воды
• Не затягивайте крепёж слишком сильно - это может деформировать тонкостенную оцинкованную сталь
• Для длинных вертикальных участков рекомендуется устанавливать дополнительные поддерживающие кронштейны каждые 1–1,5 метра
• Артикул pr16.2078 - единственный вариант этого типа в линейке Промрукав; аналоги других брендов не гарантируют совместимость
